JVC KD-X561DBT User Manual

69
Italiano |
Installazione
Continua alla pagina successiva...

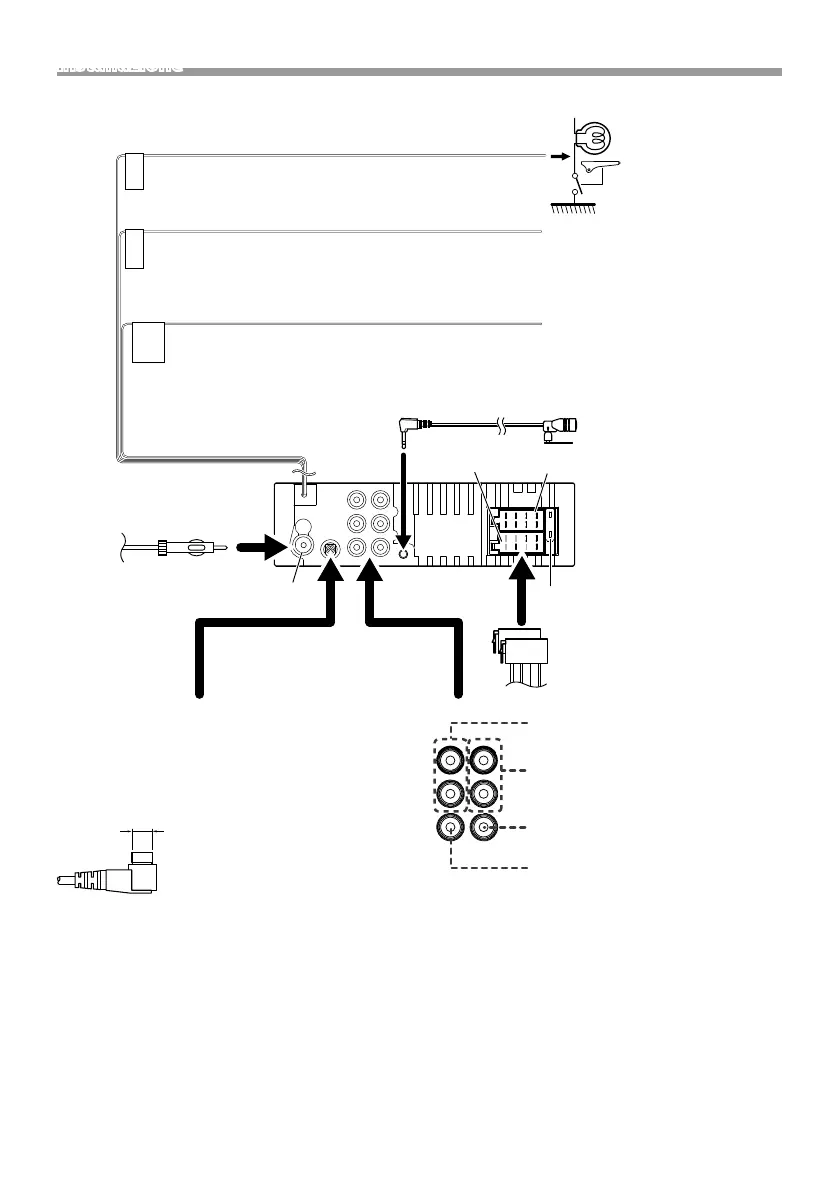

Ñ Collegare i fili ai terminali
15A
PRK SW
REVERSE
STEERING WHEEL REMOTE INPUT
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
Collegare il cablaggio
dell'interruttore
di rilevamento
posizione del freno
di stazionamento del
veicolo.
Per la massima sicurezza, collegare il sensore di
parcheggio.
Verde chiaro (cavo sensore di parcheggio)
Viola/bianco (cavo sensore retromarcia)
Accessorio 5:
Microfono Bluetooth
Al controllo remoto dello sterzo
Per utilizzare la funzione di comando remoto del volante, occorre uno
speciale adattatore remoto (non in dotazione) adatto alla vettura.
Collegare il cablaggio della luce di retromarcia del veicolo
quando si utilizza la telecamera opzionale di retrovisione.
Celeste/giallo (cavo di comando remoto del volante)
Fusibile (15 A)Ingresso antenna FM/AM
Antenna FM/AM
Connettore A
Connettore B
Connettore ISO
Preuscita audio posteriore
(sinistra: bianco, destra: rosso)
Preuscita audio anteriore
(sinistra: bianco, destra: rosso)
Preuscita subwoofer (blu)
Ingresso telecamera di retrovisione
(Giallo)
Jack per antenna DAB (connettore SMB)
Solo KD-X561DBT
!
Se si desidera utilizzare antenne DAB
commerciali, il diametro del connettore
SMB deve essere pari o inferiore a Φ 6,5
mm.
Φ 6,5 mm (massimo)
B5K-0634-21_E_EnFrDeNlItEsPtRu.indb 69 2019/04/17 8:19

JVC KD-X561DBT Specifications

General

DIN size	1 DIN
Output power	180 W
Product color	Black, Blue
Ready for iPod	Yes
Disc types supported	No
Audio output channels	- channels
Equalizer bands quantity	13
Maximum power per channel	16 W
Bluetooth version	3.0+HS
USB port position	Front
Bluetooth profiles	A2DP, AVRCP, PBAP
USB ports quantity	1
FM band range	87.9 - 108 MHz
Supported radio bands	AM, DAB+, FM
Preset stations quantity	30
Hands-free calling	Keep your hands on wheel with Bluetooth™ Hands-free calling. After pairing your compatible Bluetooth mobile phone to your TomTom GPS, you’ll be able to see incoming call information, make and answer calls, and talk hands-free through your device. You’ll e
Audio formats supported	AAC, FLAC, MP3, WMA
Image formats supported	BMP, JPEG, PNG
Video formats supported	AVI, H.264, MPEG1, MPEG2, MPEG4
Display diagonal	3 \
Illumination color	Blue
Package weight	1180 g

Weight and Dimensions

Depth	52 mm
Width	182 mm
Height	117 mm
Weight	750 g
