Verbindung/Installation
82

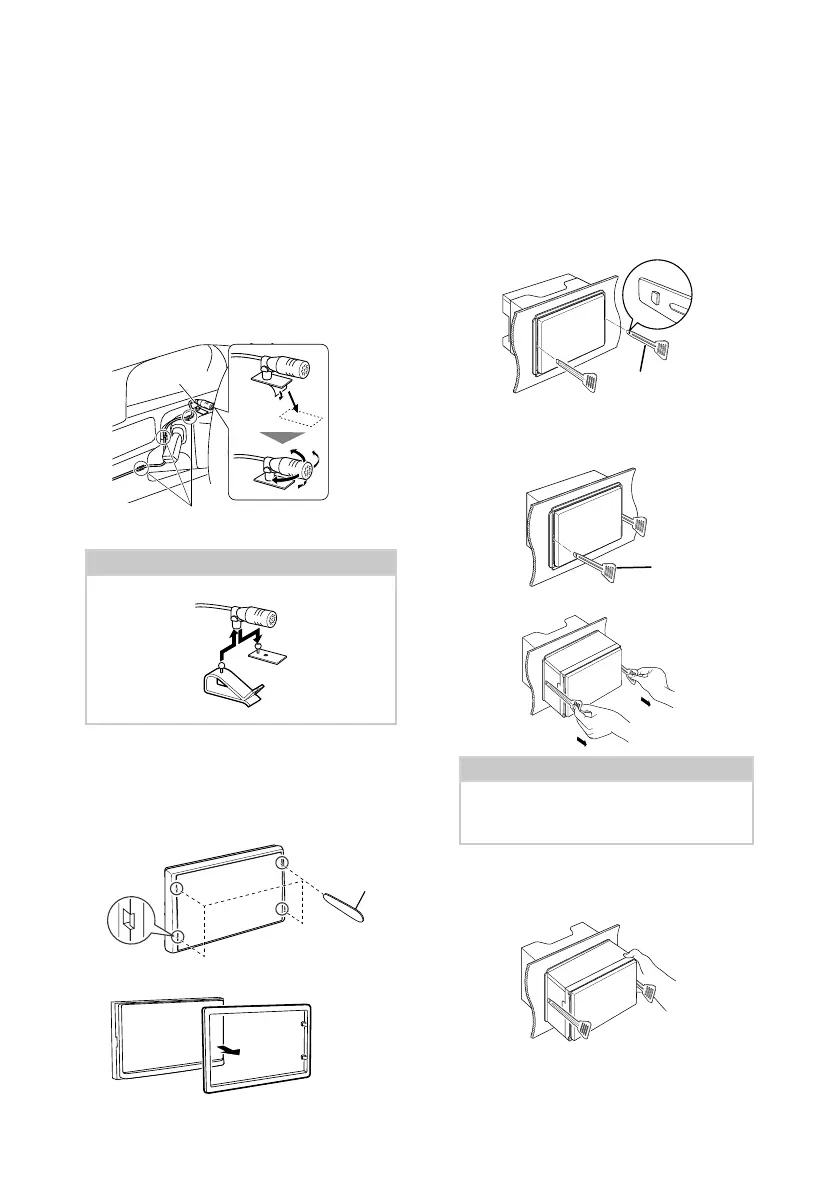

Ñ Mikrofoneinheit
1) Überprüfen Sie die Einbauposition des
Mikrofons (Zubehör 1).
2) Säubern Sie die Installationsfläche.
3) Entfernen Sie die Schutzfolie vom Mikrofon
(Zubehör 1) und kleben Sie das Mikrofon an
die unten gezeigte Stelle.
4) Verlegen Sie das Mikrofonkabel bis zum Gerät
und befestigen Sie es an mehreren Punkten
mit Klebeband oder Ähnlichem.
5) Richten Sie die Richtung des Mikrofons
(Zubehör 1) auf den Fahrer aus.
1
Befestigen Sie das Kabel mit handelsüblichem
Klebeband.
HINWEIS
• Tauschen Sie bei Bedarf die Clips aus.
Ñ Entfernen der Ziertafel
1) Nutzen Sie den Entnahmeschlüssel (Zubehör
4), um die vier Laschen auszuhebeln (zwei
am linken Teil, zwei am rechten Teil).
4
2) Ziehen Sie die Zierplatte nach vorn.
Ñ Ausbau des Geräts
1) Entfernen Sie wie unter Schritt 1 von
„Entfernen der Ziertafel“ beschrieben die
Ziertafel.
2) Führen Sie den Entnahmeschlüssel (Zubehör
5) wie abgebildet tief in den Schlitz ein.
(Der vorstehende Teil an der Spitze des
Entnahmeschlüssels muss zum Gerät zeigen.)
5
3) Wenn der Entnahmeschlüssel eingerastet ist,
führen Sie den anderen Entnahmeschlüssel in
den Schlitz ein.
5
4) Ziehen Sie das Gerät halb heraus.
HINWEIS
• Gehen Sie vorsichtig vor, um sich nicht an
den Vorsprüngen des Entnahmwerkzeugs zu
verletzen.
5) Umfassen Sie das Gerät mit beiden Händen
und ziehen Sie es vorsichtig heraus, damit es
nicht herunterfällt.
!B5H-0357-06_QSG_JVC_KWM_E_EnFrDeNl.indb 82 2020/07/09 11:25
