JVC KW-M565DBT Quick Start Guide

Verbindung/Installation
83Deutsch

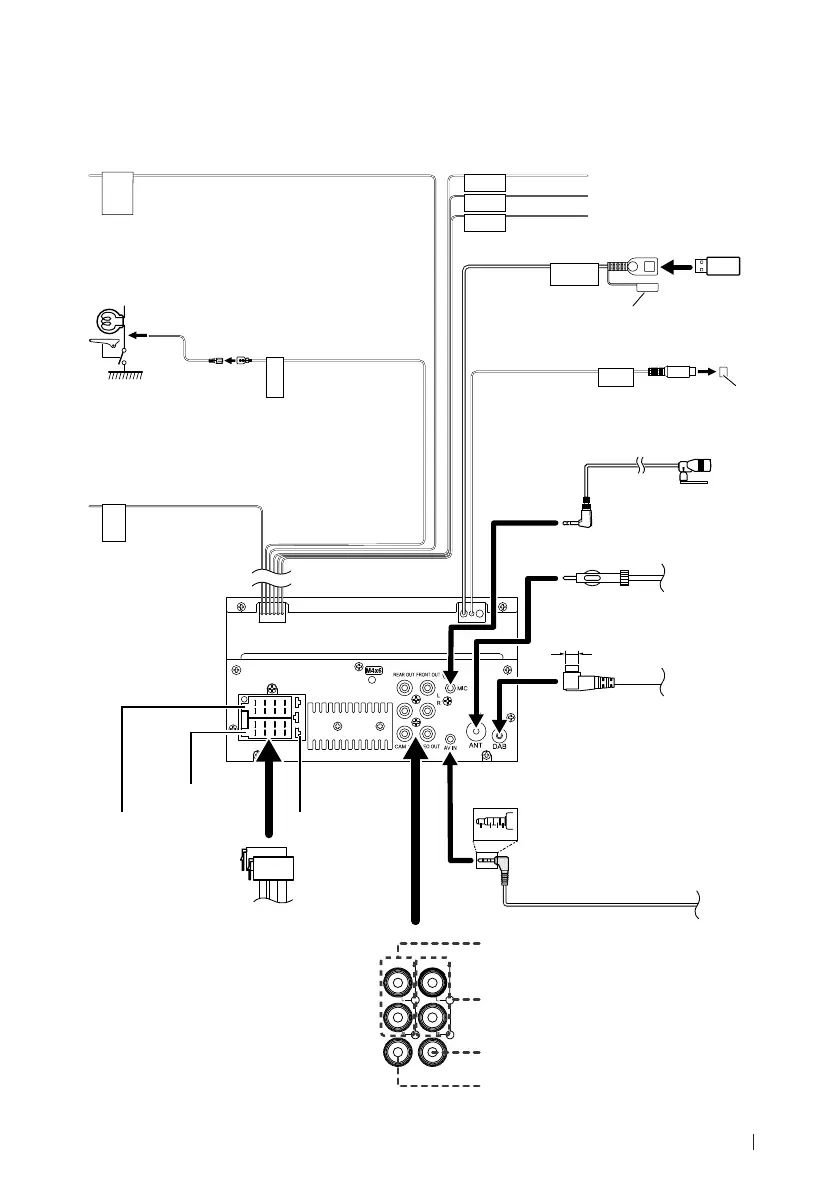

Ñ Anschließen der Kabel an die Anschlüsse
PRK SW
STEERING WHEEL REMOTE INPUT
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
REVERSE
SUB
WOOFER
1 2 3 4
5V
=
1.5A
ST REMOTE
INPUT 1
ST REMOTE
INPUT 2
ST REMOTE
GND
Am Feststellbremsen-
Erkennungsschalterkabelbaum
des Fahrzeugs anschließen.
Aus
Sicherheitsgründen
muss der
Feststellbremsen-
Sensor unbedingt
angeschlossen
werden.
Hellgrün (Parksensorkabel)
Zubehör 3: Verlängerungskabel zum Parksensor
Lila/Weiß (Rückwärtsgangsensorkabel)
Zur Lenkrad-Fernbedienung
Für die Verwendung der Lenkrad-
Fernbedienungsfunktion benötigen Sie einen
speziellen Fernbedienungsadapter (nicht im
Lieferumfang enthalten), der auf Ihr Fahrzeug
abgestimmt ist.
An den Rückfahrlicht-
Kabelbaum des
Fahrzeugs anschließen
bei Verwendung
der optionalen
Rückspiegelkamera.
Hellblau/Gelb (Lenkrad-Fernbedienungskabel)
Sicherung (15 A)
Subwoofer-Vorverstärker
Deckel
Deckel
UKW/MW-Antenne
Anschluss A
Anschluss B
USB-Gerät
[2]
USB-Anschluss
[1]
(1,0 m)
[1]
Maximale Stromstärke der USB-
Stromversorgung: DC 5 V = 1,5 A
[2]
Separat erhältlich
ISO-Steckverbinder
FRONT OUTREAR OUT
VIDEO OUTCAM IN
Hinterer Audiovorverstärker
(Links; Weiß, Rechts; Rot)
Vorderer Audiovorverstärker
(Links; Weiß, Rechts; Rot)
Videoausgang (Gelb)
Rückfahrkameraeingang (Gelb)
AV-IN
[2]
(1; Ton links, 2; Composite Video,
3; Masse, 4; Ton rechts).
Zubehör 1:
Bluetooth-Mikrofon
Hellgrün/Rot
Lila/Rot
Grau/Rot
Am Lenkrad-Fernbedienungskabelbaum des
Fahrzeugs anschließen. Wenden Sie sich für
Einzelheiten an Ihren JVC-Händler.
Φ 6,5 mm (maximal)
DAB-Antennenbuchse (SMB-Anschluss)
# ACHTUNG
Bei Verwendung einer handelsüblichen
DAB-Antenne darf der Durchmesser
des SMB-Steckers höchstens Φ6,5 mm
betragen.
!B5H-0357-06_QSG_JVC_KWM_E_EnFrDeNl.indb 83 2020/07/09 11:25

JVC KW-M565DBT Specifications

General

AM band range	531 - 1.611 kHz
FM band range	87.5 - 108 MHz
LW band range	153 - 279 kHz
Supported radio bands	AM, DAB+, FM, LW, MW
Radio Data System (RDS)	Yes
Preset stations quantity	20
DIN size	2 DIN
Output power	200 W
Product color	Black
Disc types supported	-
Audio output channels	- channels
Equalizer bands quantity	13
Maximum power per channel	- W
USB port position	Rear
Bluetooth profiles	HFP, PBAP
USB ports quantity	1
Bluetooth functions	Audiostreaming, Handsfree calling
Audio formats supported	AAC, FLAC, MP3, SBC, WAV, WMA, WMV
Video formats supported	H.264, MPEG1, MPEG2, MPEG4
Display diagonal	6.8 \
Display resolution	640 x 480 pixels

Weight and Dimensions

Weight	1300 g
