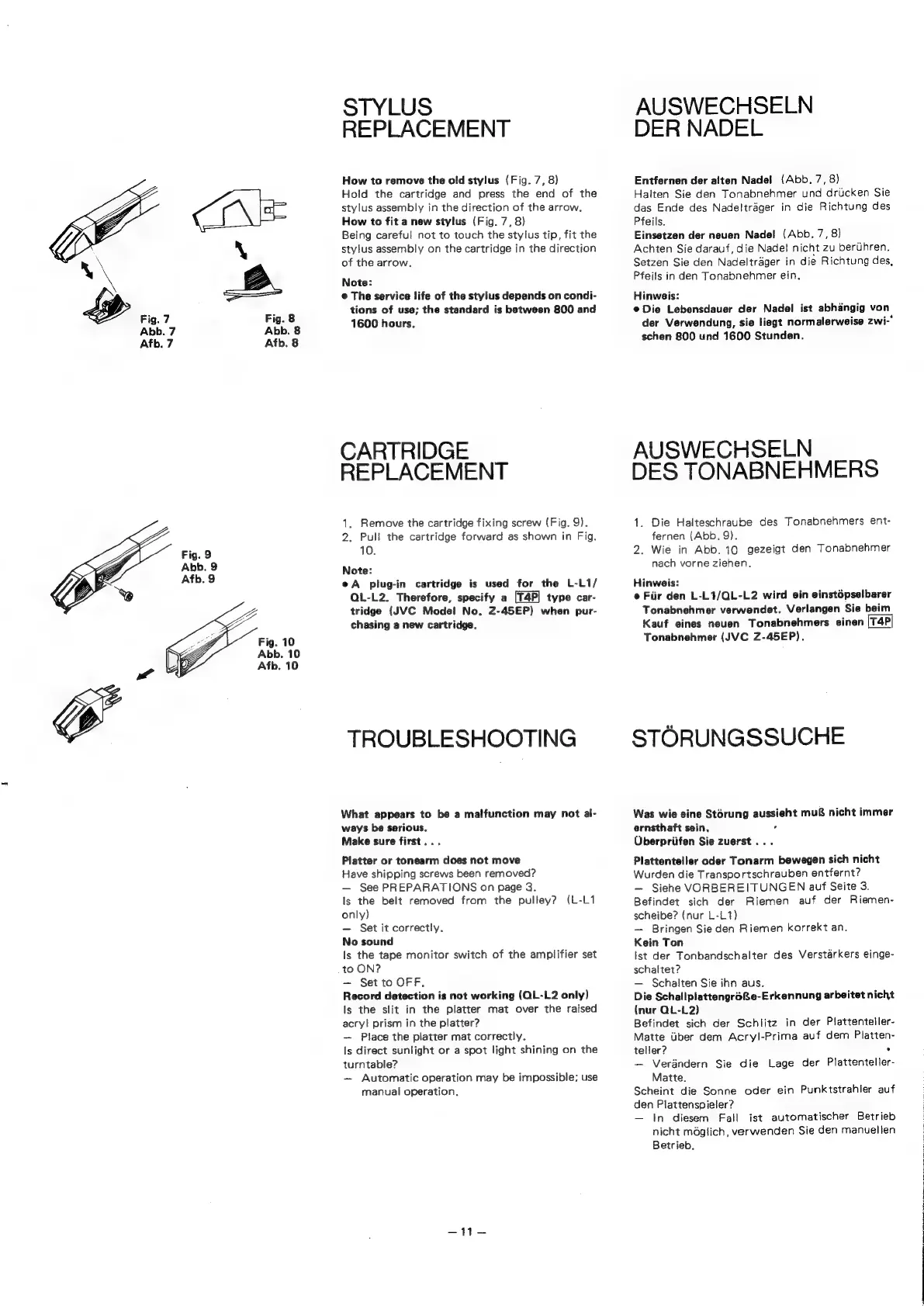

Fig. 8
Abb. 8
Afb. 8
STYLUS
REPLACEMENT
How to remove the old stylus (Fig. 7, 8)
Hold the cartridge and press the end of the
stylus assembly in the direction of the arrow,
How to fit a new stylus (Fig. 7, 8)
Being careful not to touch the stylus tip, fit the
stylus assembly on the cartridge in the direction
of the arrow.
Note:
© The service life of the stylus depends on condi-
tions of use; the standard is between 800 and
1600 hours.
CARTRIDGE
REPLACEMENT
1, Remove the cartridge fixing screw (Fig. 9).
2. Pull the cartridge forward as shown in Fig.
10.
Note:
eA plug-in cartridge is used for the L-L1/
QL-L2. Therefore, specify a type car-
tridge (JVC Model No. Z-45EP) when pur-
chasing a new cartridge.
TROUBLESHOOTING
What appears to be a malfunction may not al-
ways be serious.
Make sure first...
Platter or tonearm does not move
Have shipping screws been removed?
— See PREPARATIONS on page 3.
Is the belt removed from the pulley? (L-L1
only)
— Set it correctly.
No sound
Is the tape monitor switch of the amplifier set
to ON?
— Set to OFF,
Record detection is not working (QL-L2 only)
Is the slit in the platter mat over the raised
acry! prism in the platter?
— Place the platter mat correctly.
Is direct sunlight or a spot light shining on the
turntable?
— Automatic operation may be impossible; use
manual operation,
AUSWECHSELN
DER NADEL
Entfernen der alten Nadel (Abb, 7, 8)
Halten Sie den Tonabnehmer und drucken Sie
das Ende des Nadeltrager in die Richtung des
Pfeils.
Einsetzen der neuen Nadel (Abb. 7, 8)
Achten Sie darauf, die Nadel nicht zu berUhren,
Setzen Sie den Nadeltrager in die Richtung des,
Pfeils in den Tonabnehmer ein.
Hinweis:
@ Die Lebensdauer der Nadel ist abhangig von
der Verwendung, sie liegt normalerweise zwi-"
schen 800 und 1600 Stunden.
AUSWECHSELN
DES
TONABNEHMERS
1. Die Halteschraube des Tonabnehmers ent-
fernen (Abb. 9).
2. Wie in Abb. 10 gezeigt den Tonabnehmer
nach vorne ziehen.
Hinweis:
@ Fiir den L-L1/QL-L2 wird ein einstépselbarer
Tonabnehmer verwendet. Verlangen Sie beim
Kauf eines neuen Tonabnehmers einen [raPj
Tonabnehmer (JVC 2-45EP).
STORUNGSSUCHE
Was wie eine Stérung aussieht muB nicht immer
ernsthaft sein, .
Uberpriifen Sie zuerst ...
Plattenteller oder Tonarm bewegen sich nicht
Wurden die Transportschrauben entfernt?
— Siehe VORBEREITUNGEN auf Seite 3.
Befindet sich der Riemen auf der Riemen-
scheibe? (nur L-L1)
— Bringen Sie den Riemen korrekt an.
Kein Ton
Ist der Tonbandschalter des Verstarkers einge-
schaltet?
— Schalten Sie ihn aus.
Die SchallplattengroRe-Erkennung arbeitet nicht
(nur QL-L2)
Befindet sich der Schlitz in der Plattenteller-
Matte Uber dem Acryl-Prima auf dem Platten-
teller?
.
— Verdndern Sie die Lage der Plattenteller-
Matte.
Scheint die Sonne oder ein Punktstrahler auf
den Piattenspieler?
— In diesem Fall ist automatischer Betrieb
nicht mdglich, verwenden Sie den manuellen
Betrieb.
