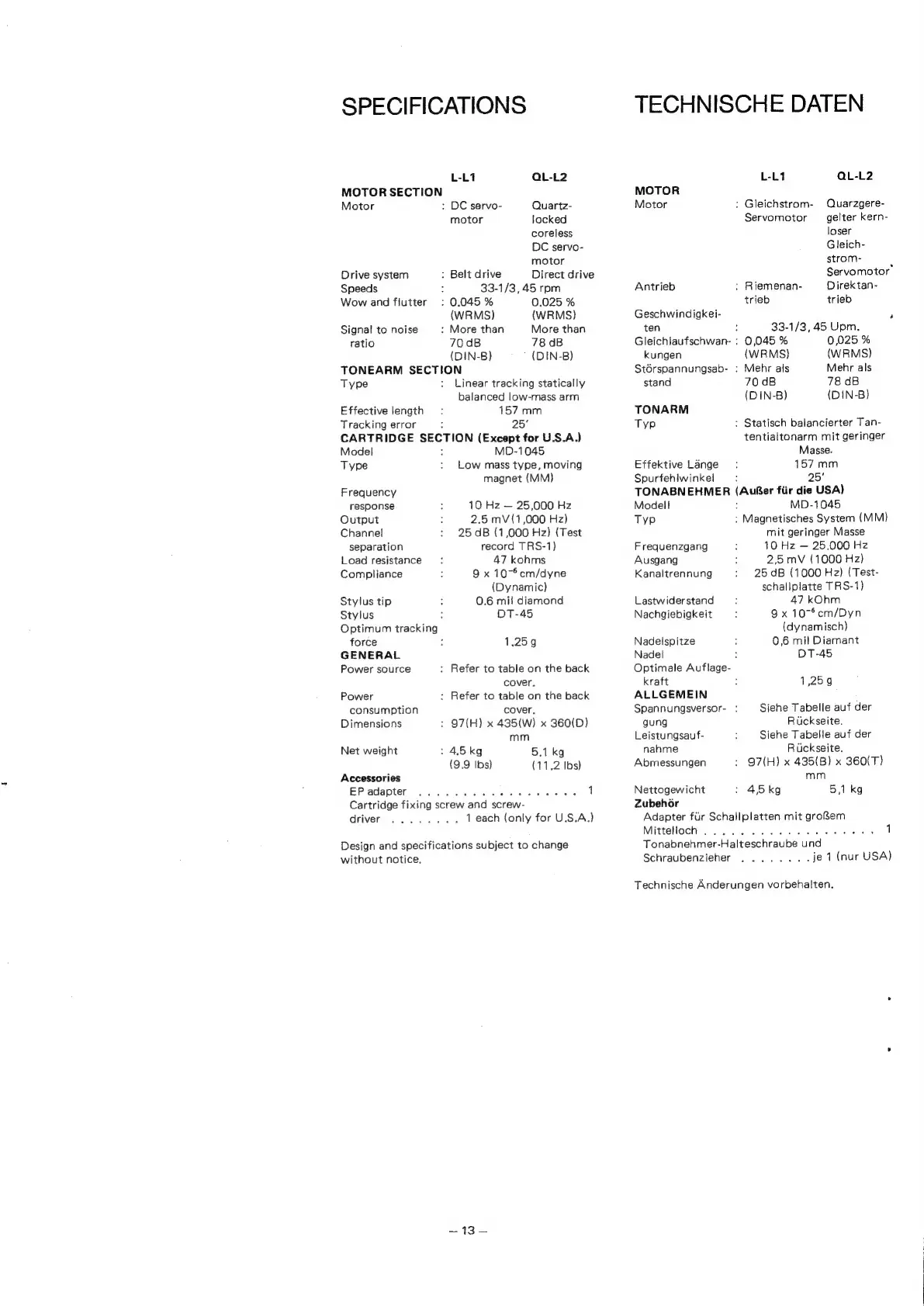

SPECIFICATIONS
L-L1 QL-L2
MOTOR SECTION
Motor : DC servo- Quartz-
motor locked
coreless
DC servo-
motor
Drive system : Belt drive Direct drive
Speeds : 33-1/3, 45 rom
Wow and flutter : 0.045% 0.025 %
(WRMS) (WRMS)
Signal to noise : More than More than
ratio 70 dB 78 dB
(DIN-B) (DIN-B)
TONEARM SECTION
Type : Linear tracking statically
balanced low-mass arm
Effective length 157 mm
Tracking error : 25'
CARTRIDGE SECTION (Except for U.S.A.)
Model i MD-1045
Type : Low mass type, moving
magnet (MM)
Frequency
response 10 Hz — 25,000 Hz
Output ; 2.5 mV(1,000 Hz)
Channel 25 dB (1,000 Hz) (Test
separation record TRS-1)
Load resistance 47 kohms
Compliance 9 x 10-§cm/dyne
(Dynamic)
Stylus tip £ 0.6 mi! diamond
Stylus ; DT-45
Optimum tracking
force : 1.259
GENERAL
Power source : Refer to table on the back
cover.
Power : Refer to table on the back
consumption cover.
Dimensions : 97(H) x 435(W) x 360(D)
mm
Net weight : 4.5kg 5.1 kg
(9,9 Ibs) (11.2 Ibs)
Accessories
EP adapter: s.ccice Sek sand tee we 1
Cartridge fixing screw and screw-
driver .. 2.2... 1 each (only for U.S.A.)
Design and specifications subject to change
without notice.
TECHNISCHE DATEN
L-L1 QL-L2
MOTOR
Motor : Gleichstrom- Quarzgere-
Servomotor — gelter kern-
loser
Gleich-
strom-
Servomotor’
Antrieb : Riemenan- Direktan-
trieb trieb
Geschwindigkei- 7
ten : 33-1/3, 45 Upm.
Gleichlaufschwan- : 0,045 % 0,025 %
kungen (WRMS) (WRMS)
Stdrspannungsab- : Mehr als Mehr als
stand 70 dB 78 dB
(DIN-B) (DIN-B)
TONARM
Typ : Statisch balancierter Tan-
tentialtonarm mit geringer
Masse.
Effektive Lange: 157 mm
Spurfehlwinkel : 25'
TONABNEHMER (AufRer fiir die USA)
Modell : MD-1045
Typ : Magnetisches System (MM)
mit geringer Masse
Frequenzgang 10 Hz — 25,000 Hz
Ausgang 2,5 mV (1000 Hz)
25 dB (1000 Hz) (Test-
schallplatte TRS-1)
Kanaltrennung
Lastwiderstand 47 kOhm
Nachgiebigkeit 9 x 10°§cm/Dyn
(dynamisch)
Nadelspitze : 0,6 mil Diamant
Nadel : DT-45
Optimale Auflage-
kraft : 1,259
ALLGEMEIN
Spannungsversor- : Siehe Tabelle auf der
gung Ruckseite.
Leistungsauf- Siehe Tabelle auf der
nahme Ruckseite.
Abmessungen 97(H) x 435(B) x 360(T)
mm
Nettogewicht : 45kg 5,1 kg
Zubehor
Adapter fiir Schallplatten mit groRem
MittelOch ie acco. cele are ee 1
Tonabnehmer-Halteschraube und
Schraubenzieher ........ je 1 (nur USA)
Technische Anderungen vorbehalten.
