Pripojenie antény
Poznámka: Pred pripojením ďalších aplikácií:
Aby ste sa vyhli možnému poškodeniu súpravy uistite sa pri pripájaní, že všetky položky sú vypnuté
a odpojené od napájania.
Zostavte požadované pripojenie.
Po dokončení pripájania opätovne pripojte napájanie do jednotky a znovu ju zapnite.
Anténu pripojte podľa nižšie uvedeného zobrazenia (H). Pripojenia k iným zariadeniam sú vysvetlené
neskôr na str. 25 - 26. Ak máte problémy s príjmom, kontaktujte odborníka na anténu.
•
•
•
(A) C.I. slot: pre CA- modul
(CAM) (ak ho podporuje
platený poskytovateľ
televíznych služieb).
Poznámka: Ak chcete
zabrániť poruchám
a poškodeniam uistite
sa pred vkladaním alebo
vyberaním karty CAM, že
televízor je vypnutý.
(B) AV/COMPONENT vstup
Vstup pre analógový AV-
signál/Komponentný-signál.
Pozri str.25, 26.
Poznámka: Vstup AV-ZVUK
je zdieľaný so vstupom
KOMPONENTNÝ ZVUK.
(C) DIGITAL AUDIO (COAXIAL)
výstup: Výstup digitálneho
zvuku
(D) Vstup HDMI/DVI Viď str. 25.
(E)
USB vstup: Pozri str. 22 - 24.
(F) Konektor HEADPHONE:
K tomuto konektoru pripojte
slúhadlá s mini prípojkou
(3,5 mm).
(G) Zásuvka Scart: Na
pripojenie scart káblov. Pozri
str. 26.
(H)
Anténa: Pripojte anténu.
Zabudovaný tuner
prijíma všetky programy
analógového kábla a DVB-
T/-C kanálov.
(I) PC-INPUT (počítač): Viď
str. 25.
(J) Vstup PC/DVI AUDIO: Viď
str. 25.
(K) Napájanie: Dodaný
napájací kábel pripájajte
iba k AC 220 – 240 V/50 Hz
– nepokúšajte sa ho pripojiť
k žiadnemu inému typu
napájania.

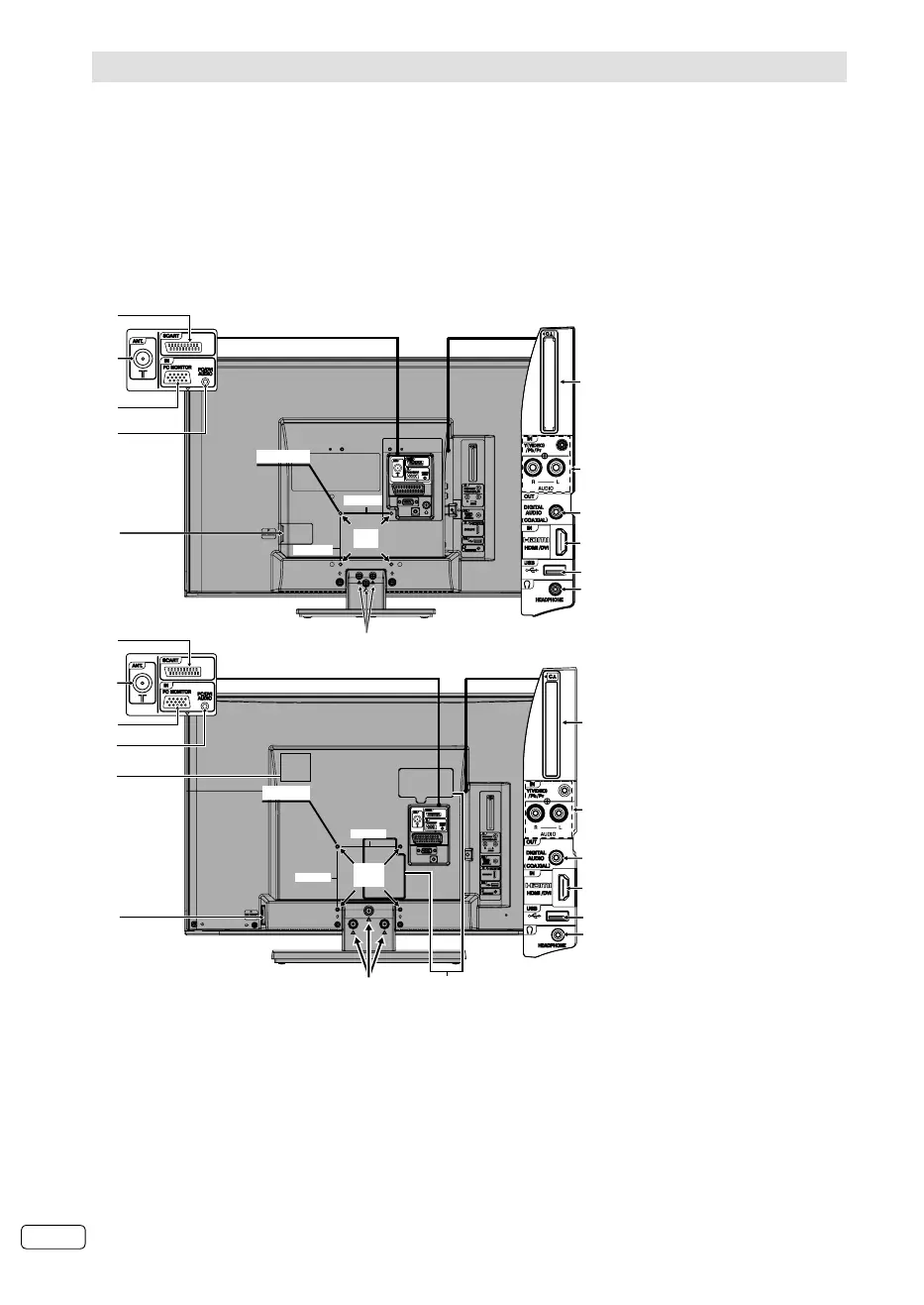

Zadná strana
(L) Otvory na konzolu: Sem pripevnite montážnu konzolu (nie je súčasťou dodávky).
(M) Ak chcete zavesiť televízor na stenu, odstráňte tieto skrutky a potom odmontujte stojan.
Skôr ako začnete, rozprestrite tlmiaci materiál cez oblasť základne, na ktorý televízor položíte.
(N) Kryt servisného konetora: Tento kryt neotvárajte. Vo vnútri sa nachádza zásuvka, ktorá slúži iba na
servisné účely.
100 mm
100 mm
M4 x 10
75 mm
M4 x 10
75 mm
