JVC LT-29HA48E - Připojení Antény

CZ 10
Připojení antény
Poznámka: Před připojením dalších zařízení:
Aby nemohlo případně dojít k poškození přístroje, ujistěte se před připojováním, že všechna zařízení jsou
vypnuta a odpojena od sítě.
Proveďte požadovaná propojení.
Po ukončení propojování znovu zapojte přístroje do sítě a zapněte je.

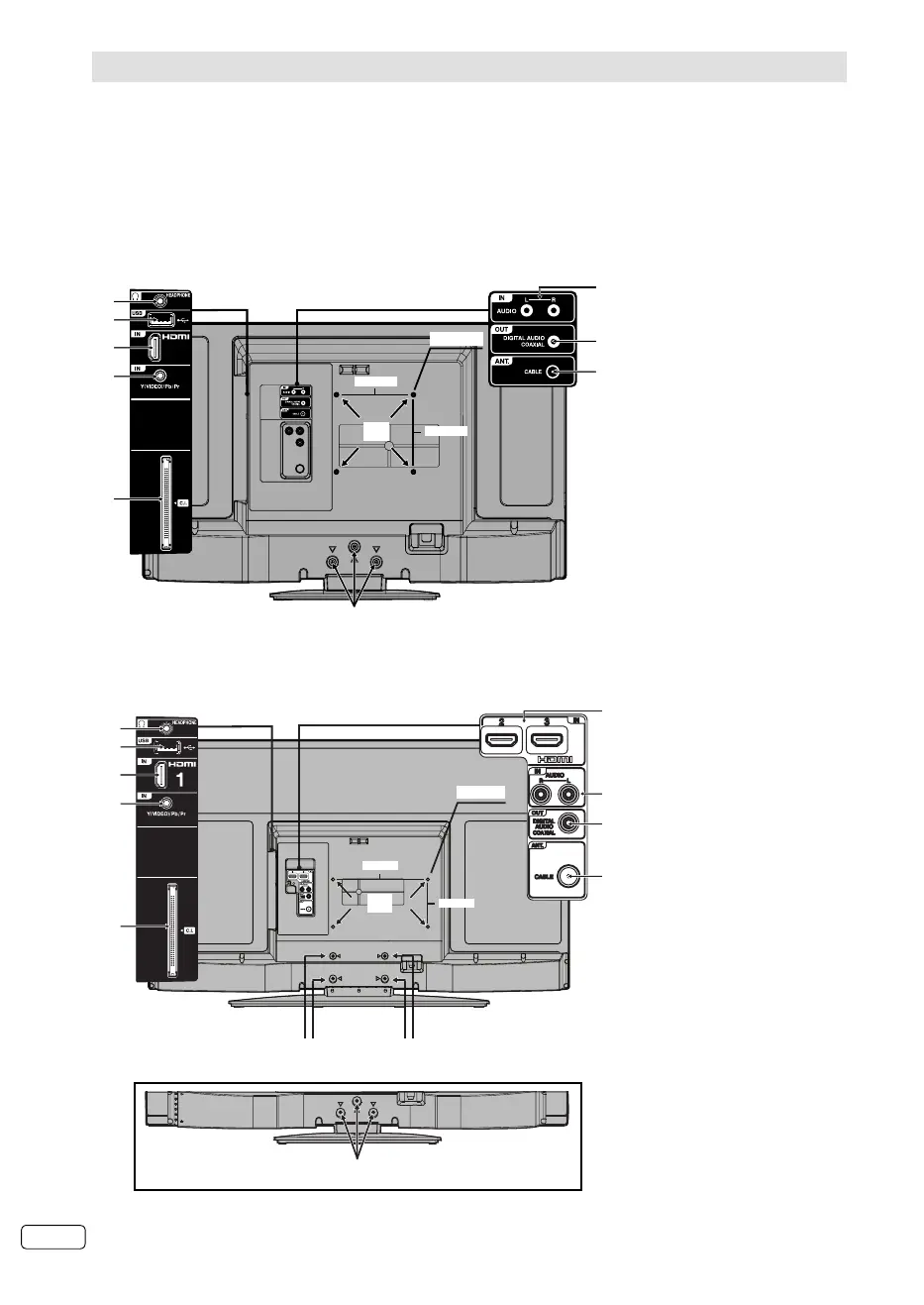

Připojte anténu tak, jak je znázorněno níže (C). Připojení ostatních zařízení je vysvětleno dále na
str. 26 - 27. Máte-li problémy s příjmem, obraťte se na odborníky na antény.
•
•
•
(A) AUDIO (L/R) IN
: Vstup
zvuku pro komponentní
audio/video (sdílení). Viz
str. 26-27.
(B) Výstup DIGITAL AUDIO
COAXIAL: digitální výstup
zvuku. Viz str.26.
(C) ANT.: Připojte anténu.
Vestavěný tuner přijímá
všechny DVB-T kanály.
(D) Konektor pro
HEADPHONE: Připojení
sluchátek pomocí
minikonektoru (3,5 mm) do
této zdířky.
(E) USB vstup: Viz str. 22-25.
Tento port je určen pouze
pro použití servisním
technikem, pokud jej
použijete, záruka pozbude
platnosti.
(F) HDMI (LT-29HA48E/
LT-39HG48E: HDMI1/2/3)
vstup: Viz str.26.
(G) Vstup Y(VIDEO)/Pb/Pr:
Vstup pro analogový AV
signál/komponentní signál.
Viz str. 26-27.
Poznámka: Vstup AV-
CVBS je sdílen se vstupem
KOMPONENTNÍHO.
(H) C.I. slot: pro CA modul
(CAM) (pokud je
podporováno ze strany
poskytovatele placené TV).
Poznámka: Aby se
předešlo poruchám a
poškození, vždy se před
vložením či vyjmutím
CAM karty ujistěte, že jste
vypnuli televizor.
(I) Otvory na držák: Zde
připevněte nástěnný držák
(není součástí balení).
(J) Chcete-li televizor umístit
na stěnu, vyjměte šrouby a
poté sejměte stojan.
Před položením televizoru
roztáhněte měkkou deku
na plochu, na kterou
položíte televizor.
Zadní strana
M4 x 10
*
1
100 mm
*
2
100 mm
*
2
LT-24HA48E
(A)
(B)
(C)
(D)
(E)
(F)
(I)
(J)
(G)
(H)
M6 x 10
200 mm
100 mm
LT-29HA48E/LT-39HG48E
(A)
(B)
(C)
(D)
(E)
(F)
(I)
(J)
(G)
(H)
(F)
LT-29HA48E
(J)
*¹ M4x10
*² 100x100mm
