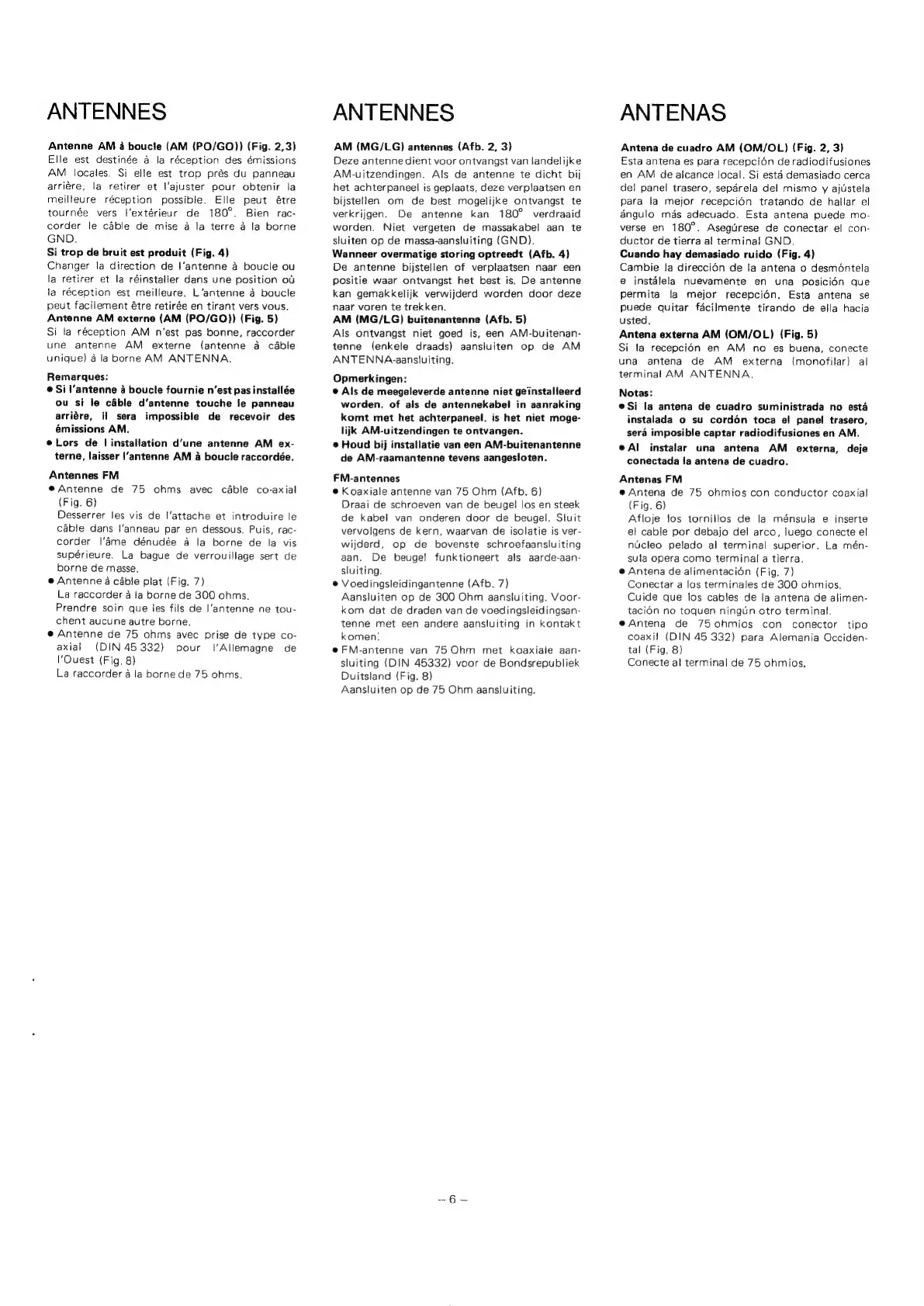

ANTENNES
Antenne AM 4a boucle (AM (PO/GO)) (Fig. 2,3)
Elle est destinée a la réception des émissions
AM locales. Si elle est trop prés du panneau
arriére, la retirer et l‘ajuster pour obtenir la
meilleure réception possible. Elle peut @tre
tournée vers l’extérieur de 180°. Bien rac-
corder le cabie de mise a la terre a la borne
GND.
Si trop de bruit est produit (Fig. 4)
Changer la direction de I’antenne a boucle ou
la retirer et la réinstaller dans une position ot
Ja réception est meilleure, L‘antenne a boucle
peut facilement étre retirée en tirant vers vous.
Antenne AM externe (AM (PO/GO)) (Fig. 5)
Si la réception AM n'est pas bonne, raccorder
une antenne AM externe (antenne a cable
unique) a la borne AM ANTENNA,
Remarques:
@ Si I‘antenne 4 boucle fournie n’est pas installée
ou si le cable d’antenne touche te panneau
arriére, il sera impossible de recevoir des
émissions AM.
@Lors de l installation d'une antenne AM ex-
terne, laisser |‘antenne AM a boucle raccordée.
Antennes FM
@ Antenne de 75 ohms avec cable co-axial
(Fig. 6)
Desserrer les vis de l’attache et introduire le
cable dans |'anneau par en dessous. Puis, rac-
corder |’ame dénudée a la borne de la vis
supérieure. La bague de verrouillage sert de
borne de masse.
e Antenne a cable plat (Fig. 7)
La raccorder a la borne de 300 ohms.
Prendre soin que Jes fils de |’'antenne ne tou-
chent aucune autre borne.
@ Antenne de 75 ohms avec prise de type co-
axial (DIN 45332) pour l’Allemagne de
l'Ouest (Fig. 8)
La raccorder a la borne de 75 ohms.
ANTENNES
AM (MG/LG) antennes (Afb. 2, 3)
Deze antenne dient voor ontvangst van landelijke
AM-uitzendingen. Als de antenne te dicht bij
het achterpaneel is geplaats, deze verplaatsen en
bijstellen om de best mogelijke ontvangst te
verkrijgen. De antenne kan 180° verdraaid
worden. Niet vergeten de massakabel aan te
sluiten op de massa-aansluiting (GND).
Wanneer overmatige storing optreedt (Afb. 4)
De antenne bijstellen of verplaatsen naar een
positie waar ontvangst het best is. De antenne
kan gemakkelijk verwijderd worden door deze
naar voren te trekken.
AM (MG/LG) buitenantenne (Afb. 5)
Als ontvangst niet goed is, een AM-buitenan-
tenne (enkele draads) aansluiten op de AM
ANTENNA-aansluiting,
Opmerkingen:
@ Als de meegeleverde antenne niet geinstalleerd
worden, of als de antennekabel in aanraking
komt met het achterpaneel. is het niet moge-
liik AM-uitzendingen te ontvangen.
@ Houd bij installatie van een AM-buitenantenne
de AM-raamantenne tevens aangesloten.
FM-antennes
@ Koaxiale antenne van 75 Ohm (Afb. 6)
Draai de schroeven van de beugel los en steek
de kabel van onderen door de beugel. Stuit
vervolgens de kern, waarvan de isolatie is ver-
wijderd, op de bovenste schroefaansluiting
aan. De beuge! funktioneert als aarde-aan-
sluiting.
© Voedingsleidingantenne (Afb. 7)
Aansluiten op de 300 Ohm aansluiting. Voor-
kom dat de draden van de voedingsleidingsan-
tenne met een andere aansluiting in kontakt
komen:
@FM-antenne van 75 Ohm met koaxiale aan-
sluiting (DIN 45332) voor de Bondsrepubliek
Duitsland (Fig. 8)
Aansluiten op de 75 Ohm aansluiting.
ANTENAS
Antena de cuadro AM (OM/OL) (Fig. 2, 3)
Esta antena es para recepcién deradiodifusiones
en AM de aicance local. Si estd demasiado cerca
del panel trasero, separela del mismo y ajustela
para la mejor recepcidn tratando de hallar el
angulo mas adecuado. Esta antena puede mo-
verse en 180°. Aseguirese de conectar el con-
ductor de tierra al terminal GND.
Cuando hay demasiado ruido (Fig. 4)
Cambie la direccién de la antena o desméntela
e instalela nuevamente en una posicién que
permita la mejor recepcién. Esta antena se
puede quitar facilmente tirando de ella hacia
usted,
Antena externa AM (OM/OL) (Fig. 5)
Si la recepcién en AM no es buena, conecte
una antena de AM externa (monofilar) al
terminal AM ANTENNA.
Notas:
e Si la antena de cuadro suministrada no esta
instalada o su cordon toca el panel trasero,
sera imposible captar radiodifusiones en AM.
eAl instalar una antena AM externa, deje
conectada la antena de cuadro.
Antenas FM
e Antena de 75 ohmios con conductor coaxial
(Fig. 6)
Afloje Jos tornillos de la ménsula e inserte
el cable por debajo del arco, luego conecte el
nucleo pelado al terminal superior. La mén-
sula opera como terminal a tierra.
@ Antena de alimentacién (Fig. 7)
Conectar a los terminales de 300 ohmios.
Cuide que los cables de la antena de alimen-
tacidn no toquen ningtin otro terminal.
e Antena de 7S5Sohmios con conector tipo
coaxi! (DIN 45 332) para Alemania Occiden-
tal (Fig. 8)
Conecte al terminal de 75 ohmios.
