Keith McMillen Instruments SoftStep User Manual

2.2 MIDI Expander Hardware
The KMI MIDI Expander is an optional accessory that allows the SoftStep to connect to external MIDI
hardware via MIDI cables.

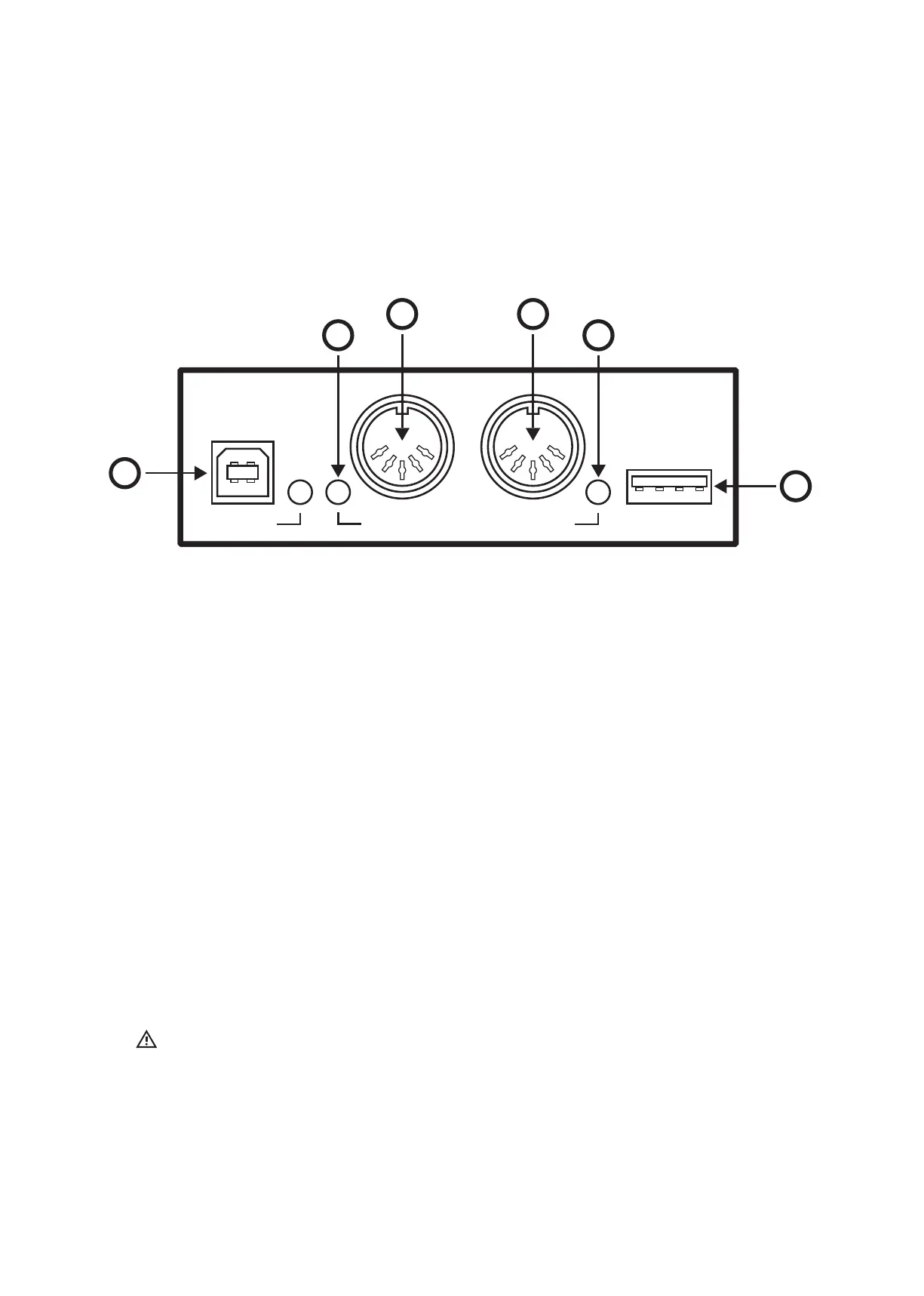

2.2.1 Overview
(1) MIDI In
MIDI input to the Expander. Incoming MIDI will be passed through the SoftStep and up the USB
connection to a connected computer or tablet —!similar to a MIDI interface. MIDI sent into the
Expander’s input can also be used to control the SoftStep LEDs, display, and presets.
(2) MIDI Out
MIDI output from the Expander. MIDI from the SoftStep (and a connected computer) can be sent
out of this to external MIDI hardware.
(3) Input LED Indicator
Flashes when MIDI is received at the MIDI In port.
(4) Output LED Indicator
Flashes when MIDI is sent out of the MIDI Out port.
(5) Power Port
Used to power the MIDI Expander and an attached SoftStep. Just plug a USB power supply (one is
provided with the Expander package) into an outlet, then connect the power supply to the POWER
port on the Expander with a USB A to B cable (also provided with the Expander).
Note: If nothing is plugged into the EXPAND port when powered, the Expander’s Input and Output LED
Indicators will light up. This is just to indicate that the Expander is being powered —!no MIDI is actually being
output or received. Once a KMI controller is connected to the EXPAND port they will turn off and behave
normally.
MIDI Expander
POWER MIDI In MIDI Out EXPAND
Keith McMillen
!
"
# $
%
&
Getting Started 13
KMIMIDIExpander は、SoftStep を MIDI ケーブルで外部 MIDI 機器に接続するための、別売のアクセサリーです。
MIDIExpander本体
本体の概要
（1）MIDIIn ポート
Expander の MIDI 入力ポートです、入力された MIDI 信号は SoftStep に送られ、さらには USB 接続された
コンピューターやタブレットに送られます――MIDI インターフェースと同様の動作になります。
Expander の MIDIIn に送る MIDI 信号で、SoftStep の LED やディスプレイ、プリセットをコントロールする
こともできます。
（2）MIDIOut ポート
Expander の MIDI 出力ポートです。SoftStep（そして接続されたコンピューター）から送信された MIDI
信号は、このポートから外部 MIDI 機器に送られます。
（3）入力 LED インジケーター
MIDIIn ポートが MIDI 信号を受信すると点滅します。
（4）出力 LED インジケーター
MIDIOut ポートが MIDI 信号を送信すると点滅します。
（5）POWER ポート
MIDIExpander と、Expander に接続された SoftStep に電源を供給するのに使用します。USB 電源アダプ
ター（1 個は Expander に同梱）をコンセントに接続してから、USBA ／ B 変換ケーブル
（同じく Expander に同梱）で電源アダプターと Expander の POWER ポートを接続します。
注意：EXPAND ポートに何も接続されていない場合は、電源を入れると入力と出力の LED が両方とも
点灯します。ただし、これは単に電源が入ったことを示すだけで、MIDI 信号が送受信されたわけでは
ありません。このポートに KMI コントローラーを接続すると、LED は消灯し、通常の動作に戻ります。
