Conexión/Instalación
102

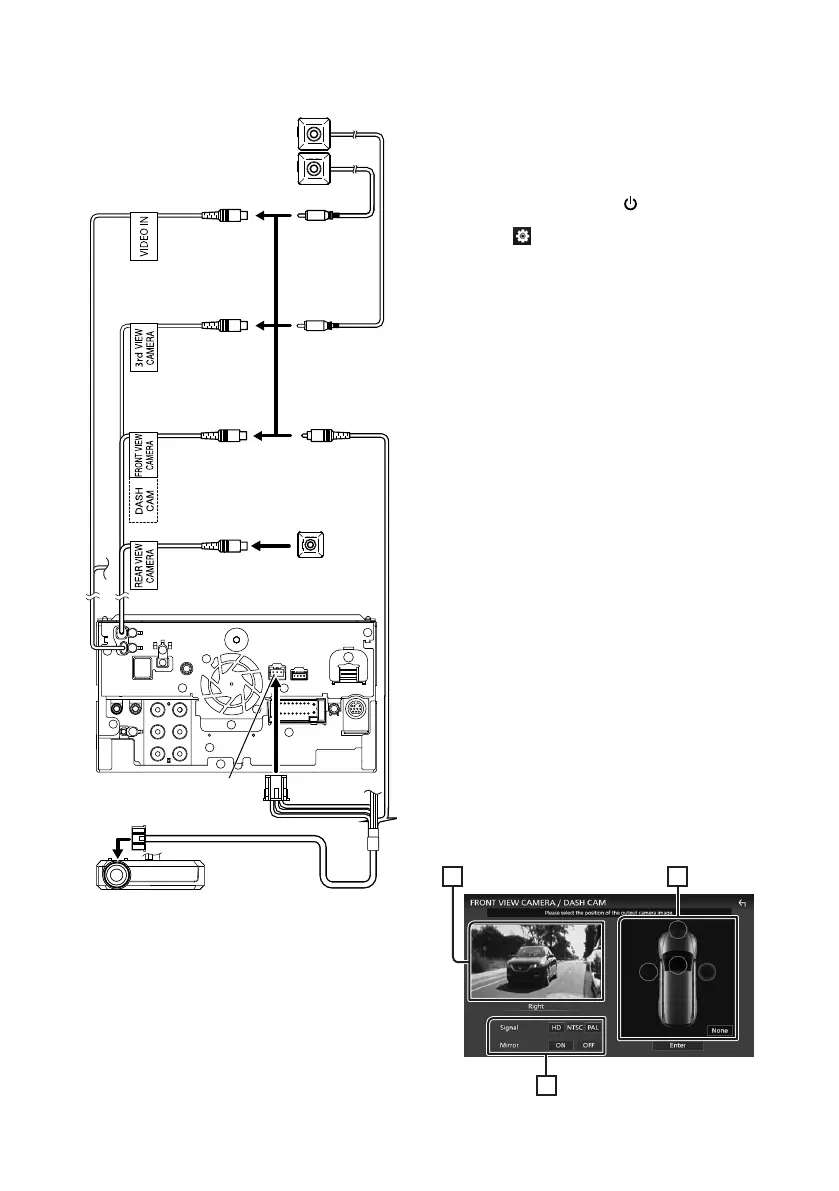

Ñ Conexión de la cámara
DRV-N520
[1]
Entrada de la
cámara de visión
de terceros
(amarillo)
Entrada de la cámara
de visión delantera/
cámara de salpicadero
(amarilla)
Cámara de visión delantera
[4] [6]
Cámara de visión lateral izquierda y
cámara de visión lateral derecha
[2]
Entrada de
vídeo (amarillo)
Entrada de la
cámara de visión
trasera (Amarillo)
Interfaz de cámara de
salpicadero
Cámara de visión
trasera
[4] [5]
[3]
[1]
Accesorio opcional
[2]
Se vende por separado
[3]
Se pueden conectar hasta un máximo de
3 cámaras de entre cámara de salpicadero,
cámara de visión delantera, cámara de visión
lateral izquierda y cámara de visión lateral
derecha. (P.102).
[4]
Serie CMOS-3xx (accesorio opcional) o cámara
comercialmente disponible.
[5]
Para video HD, también se usa una cámara HD
como cámara de visión trasera.
[6]
Para video HD, también se usa una cámara HD
como cámara de visión delantera.
Ñ Para configurar los ajustes de
asignación de la cámara
1
Pulse el botón [HOME]/[ ].
2
Toque [ ].
3
Toque [SETUP].
Aparece la pantalla SETUP Menu.
4
Toque [Camera].
Aparece el menú de ajustes de la
cámara.
5
Toque [Camera Assignment Settings].
6
Seleccione el elemento a configurar.
■ [REAR VIEW CAMERA]
Establezca la asignación de la vista de la
cámara conectada al terminal de entrada de
la cámara de visión trasera.
■ [FRONT VIEW CAMERA/DASH CAM]
Establezca la asignación de cámara desde la
vista de la cámara conectada al terminal de
entrada de la cámara de visión delantera/
cámara de salpicadero.
■ [3rd VIEW CAMERA]
Establezca la asignación de la vista de la
cámara conectada al terminal de entrada de
la cámara de visión de terceros.
■ [VIDEO IN]
Establezca la asignación de la cámara de la
vista de la cámara conectada al terminal de
entrada de vídeo.
7
Seleccione la vista de la cámara a
configurar.
1 2
3
