Connexion/Installation
68

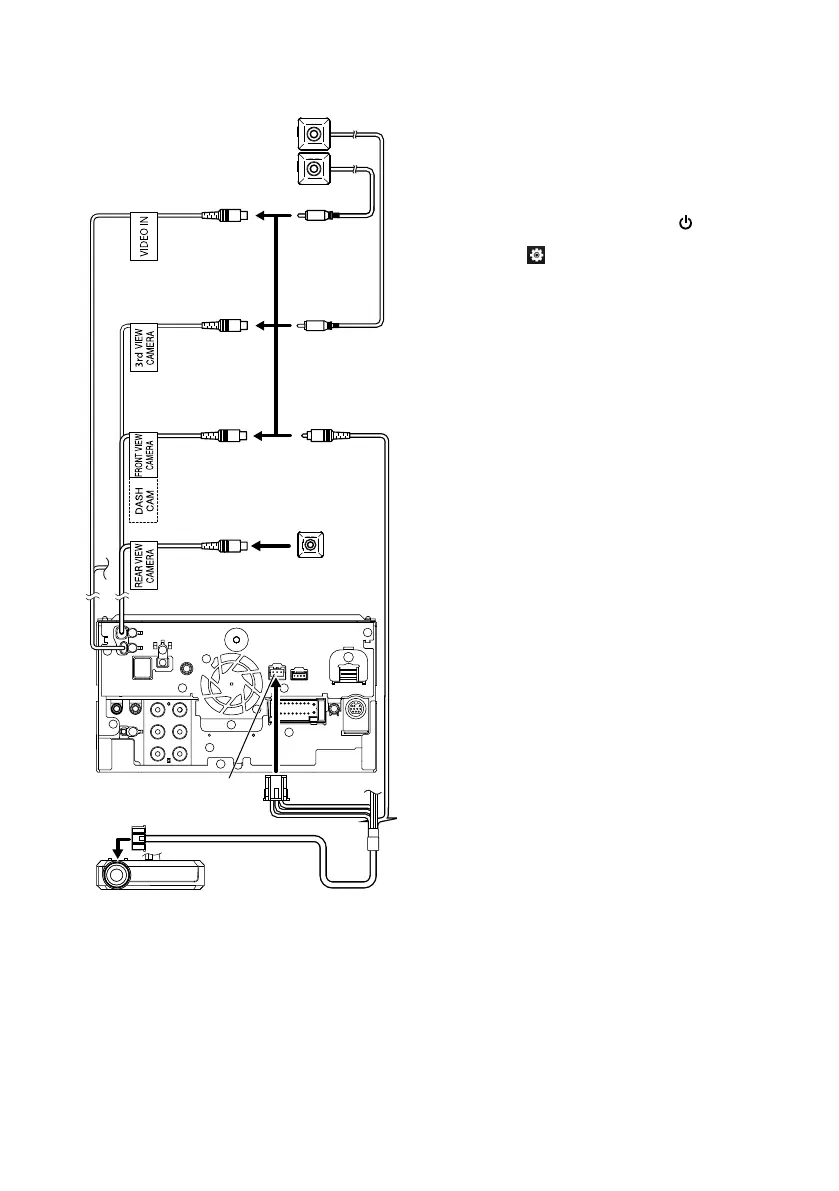

Ñ Connexion de la caméra
DRV-N520
[1]
Entrée de la 3ème
caméra de vue
(jaune)
Entrée de la caméra
vue avant/caméra du
tableau de bord (jaune)
Caméra de vue avant
[4] [6]
Caméra de vue latérale gauche et
caméra de vue latérale droite
[2]
Entrée vidéo
(jaune)
Entrée de la
caméra vue arrière
(jaune)
Interface de la caméra du
tableau de bord
Caméra de vue
arrière
[4] [5]
[3]
[1]
Accessoire proposé en option
[2]
Vendu séparément
[3]
Jusqu'à 3 caméras sur le tableau de bord,
caméra de vue avant, caméra de vue latérale
gauche et caméra de vue latérale droite
peuvent être connectées. (p.68).
[4]
Série CMOS-3xx (accessoire en option) ou en
vente dans le commerce.
[5]
Pour la vidéo HD, une caméra HD est
également utilisée comme caméra de vue
arrière.
[6]
Pour les vidéos HD, une caméra HD est
également utilisée comme caméra de vue
avant.
Ñ Pour configurer les réglages
d'affectation de la caméra
1
Appuyez sur la touche [HOME]/[ ].
2
Touchez [ ].
3
Touchez [SETUP].
 L'écran de menu de configuration
s'affiche.
4
Touchez [Camera].
 Le menu des paramètres de la caméra
s'affiche.
5
Touchez [Camera Assignment Settings].
6
Sélectionnez l'élément à configurer.
■ [REAR VIEW CAMERA]
Réglez l'affectation de la caméra depuis la
caméra de vue connectée à la borne d'entrée
de la caméra de recul.
■ [FRONT VIEW CAMERA / DASH CAM]
Réglez l'affectation de la caméra à partir
d'une caméra de vue connectée à la borne
d'entrée de la caméra de vue avant/caméra
de tableau de bord.
■ [3rd VIEW CAMERA]
Réglez l'affectation de la caméra depuis la
caméra de vue connectée à la borne d'entrée
de la 3ème caméra de vue.
■ [VIDEO IN]
Réglez l'affectation de la caméra depuis la
caméra de vue connectée à la borne d'entrée
Vidéo.
