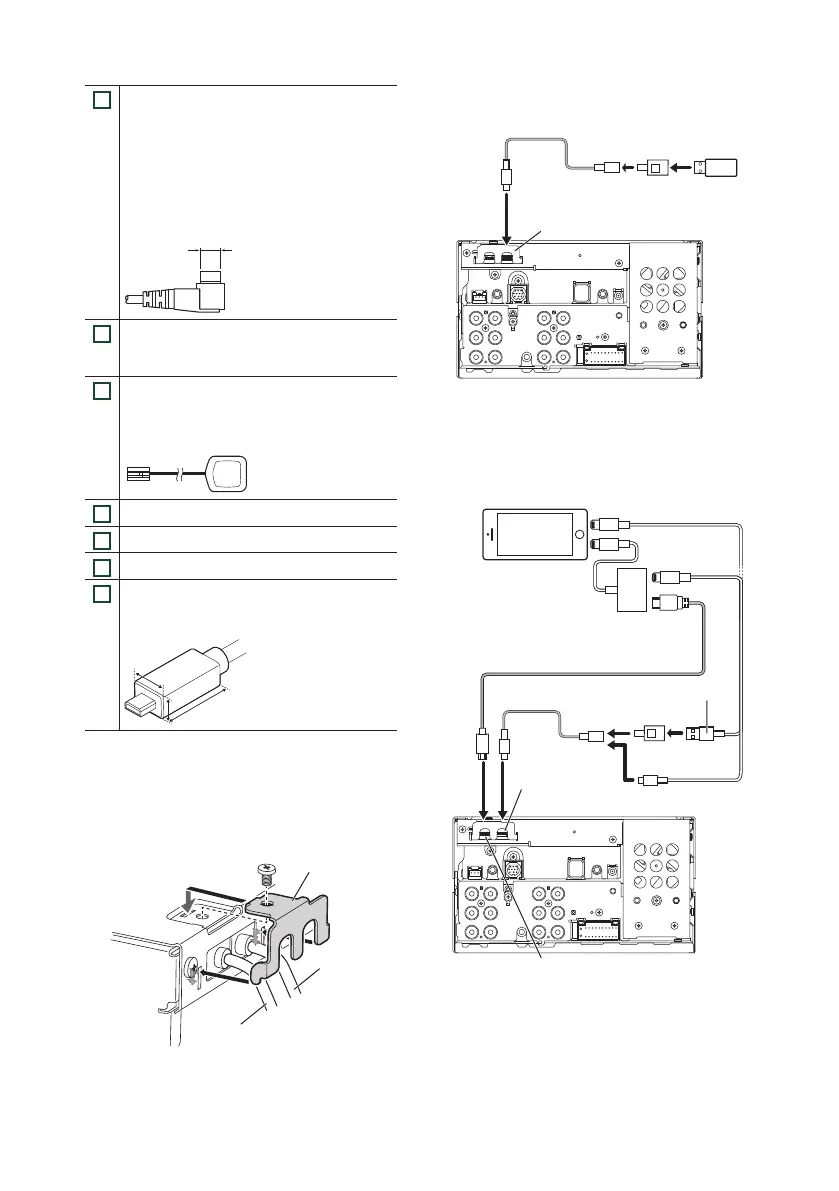

Conexão/Instalação
114
10
Antena de Rádio Digital CX-DAB1 (acessório
opcional)
!
A utilização de um CX-DAB1 (acessório
opcional) como uma antena de Rádio Digital é
recomendada.
Quando utilizar uma antena de Rádio Digital
disponível no mercado, o diâmetro do conector
SMB deve ser igual ou inferior a Φ6,5 mm.
Φ 6,5 mm (máximo)
11
Ligue à cablagem do comando da direção do
veículo. Contacte o seu revendedor KENWOOD
para obter mais detalhes.
12
Acessório 7: Antena GPS
Use a antena GPS fornecida. Usar uma antena
GPS diferente da fornecida pode causar uma
diminuição da precisão do posicionamento.
13
Saída Visual (Amarelo)
14
I/F externo
15
Terminal USB (USB Type-C®)
16
Entrada HDMI (tipo-D)
Ligue um KCA-HD200 (acessório opcional) a
um terminal de entrada HDMI.
L: 11,1 mm ou menos
A: 7,7 mm ou menos
P: 21,5 mm ou menos
L
A
P
Instalação/remoção do suporte de
fixação
Quando ligar o cabo ao terminal HDMI e ao
terminal USB, retire a fixação. Depois de ligar o
cabo, coloque novamente a fixação.
Fixação
Cabo USB
Cabo HDMI
Ñ Conectar a um dispositivo USB
Acessório 2 (1,0 m)
Acessório 3
Terminal USB
[1]
Dispositivo USB tipo A
[2]
[1]
Corrente de fornecimento de energia máxima
de USB: CC 5 V = 3,0 A
[2]
Vendido em separado
Ñ Ligar um iPod/iPhone.
KCA-HD200 (1,8 m)
[3]
iPod/iPhone
[2]
Cabo USB a Lightning
[2]
Terminal USB
[1]
Terminal HDMI
Adaptador AV digital
de iluminação
[2]
KCA-iP103 (0,8 m)
[3]
Acessório 3
Acessório 2 (1,0 m)
[1]
Corrente de fornecimento de energia máxima
de USB: CC 5 V = 3,0 A
[2]
Vendido em separado
[3]
Acessório opcional
