Conexão/Instalação
113Português

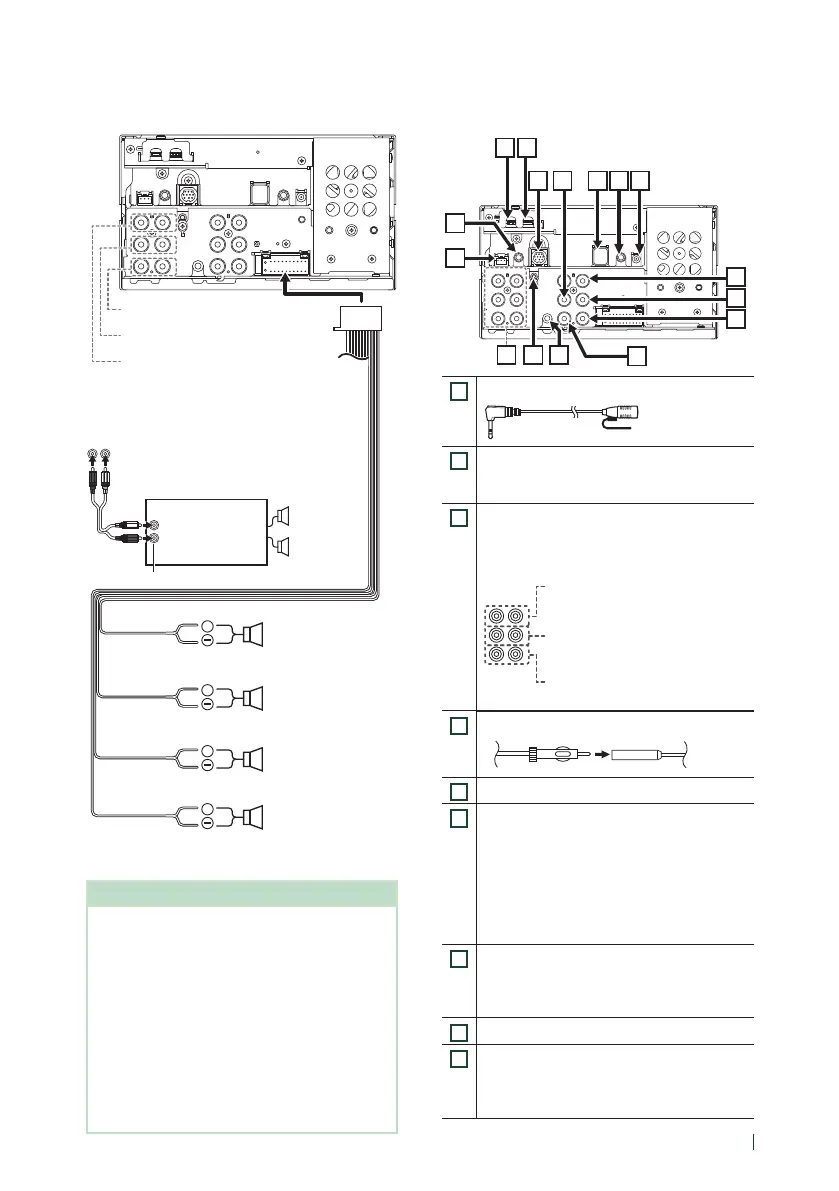

Ñ Configuração do sistema de
altifalantes de 3 vias
+
+
+
+
Ao ligar a um amplificador externo, ligue o seu
fio de terra ao chassis do automóvel para evitar
danificar a unidade.
Branco/Preto
Cinzento/Preto
Verde/Preto
Roxo/Preto
Impedância de altifalante 4-8 Ω
Roxo
Verde
Cinzento
Branco
Para coluna esquerda
de gama média
Pré-saída do Subwoofer
Para coluna direita de
gama média
Pré-saída de Gama Média
Para a coluna esquerda
do tweeter
Pré-saída de Tweeter
Para a coluna direita
do tweeter
Amplificador de
potência
(acessório
opcional)
Cabo RCA
(Vendido em separado)
Entrada
Altifalante
Pré-saída
NOTA
• Para a configuração do sistema de altifalantes,
consulte Configuração do sistema de
altifalantes de 3 vias (P.62) no Manual de
instruções.
• Para configuração das colunas e configuração
cruzada, consulte Configuração dos
altifalantes/ X’over (P.63) no Manual de
instruções.
• Para saber como conectar os cabos das colunas
a terminais diferentes dos terminais das colunas
e os terminais de Pré-saída, consulte Ligar o
sistema e os componentes externos (P.113) e
Ligar os fios aos terminais (P.112).
Ñ Ligar o sistema e os componentes
externos
8
9
7
13
5
1
4
3
1516
6
10
1114
2
12
1
Acessório 4: Microfone
2
Interface da câmara de tablier
Conecte uma Câmara de Tablier DRV-N520
(acessório opcional). (P.115)
3
Ao ligar a um amplificador externo, ligue o seu
fio de terra ao chassis do automóvel para evitar
danificar a unidade.
Pré-saída de Áudio Traseira
(Esquerda; Branco, Direita; Vermelho)
Pré-Saída Áudio Frontal
(Esquerda; Branco, Direito;
Vermelho)
Pré-saída do Subwoofer
(Esquerda; Branco, Direita; Vermelho)
4
Entrada da antena FM/AM
5
Entrada AV-IN (para áudio) (mini ficha ø3,5)
6
Entrada VÍDEO (amarelo)
Ligue um cabo RCA (vendido separadamente)
ao terminal de entrada de VÍDEO para usar
a entrada (amarela) AV-IN (para visão) ou da
câmara de visão lateral (esquerda ou direita).
Para obter mais informações, consulte Definir
a configuração de atribuição da câmara
(P.53) no Manual de instruções.
7
Entrada da Câmara de visão dianteira/Câmara
de tablier (amarelo). Consulte Definir a
configuração de atribuição da câmara
(P.53) no Manual de instruções.
8
Entrada da câmara de visão traseira (Amarelo)
9
Entrada da 3ª câmara de visão (amarelo).
Consulte Definir a configuração de
atribuição da câmara (P.53) no Manual de
instruções.
