Verbindung/Installation
49Deutsch

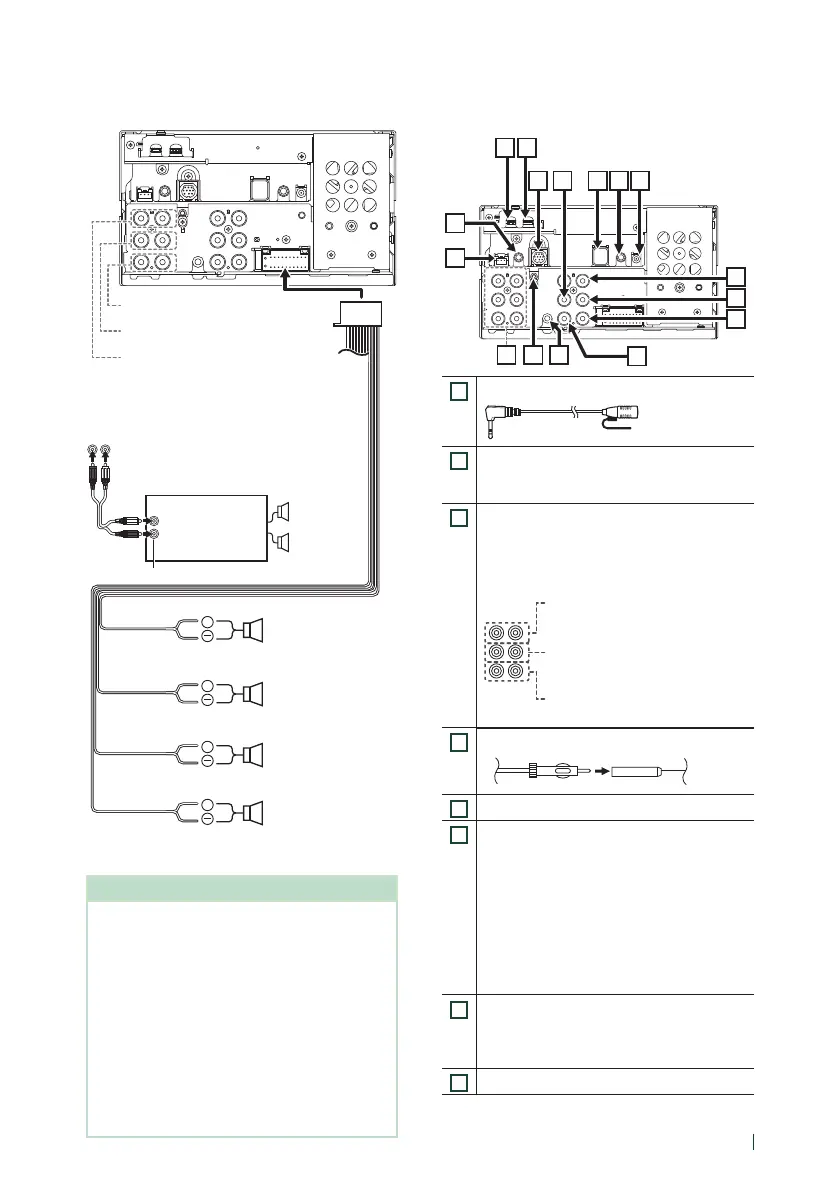

Ñ Systemeinrichtung 3-Wege-
Lautsprecher
+
+
+
+
Wenn Sie die Verbindung zu einem externen
Verstärker einrichten, verbinden Sie dessen
Erdungskabel mit der Autokarosserie, um
Schäden am Gerät zu vermeiden.
Weiß/Schwarz
Grau/Schwarz
Grün/Schwarz
Lila/Schwarz
Lautsprecherimpedanz: 4-8 Ω
Lila
Grün
Grau
Weiß
Zum Mittelbereich-
Lautsprecher
Subwoofer-Preout
Zum Mittelbereich-
Lautsprecher rechts
Mittelbereich-Preout
Zum Hochtöner-
Lautsprecher links
Hochtöner-Preout
Zum Hochtöner-
Lautsprecher rechts
Verstärker
(optionales
Zubehör)
RCA-Kabel
(separat erhältlich)
Eingang
Lautsprecher
Preout
HINWEIS
• Für die Lautsprechersystemeinstellung, siehe
3-Wege-Lautsprechersystem-Setup (S.62) in
der Bedienungsanleitung.
• Zur Lautsprechereinstellung und
Crossover-Einstellung, siehe Lautsprecher/
X’over-Einstellung (S.63) in der
Bedienungsanleitung.
• Zum Anschluss von Lautsprecherkabeln an
andere Anschlüsse als die Lautsprecheranschlüsse
und Preout-Anschlüsse, siehe Anschluss von
System- und externen Komponenten (S.49)
und Anschluss der Kabel an die Anschlüsse
(S.48).
Ñ Anschluss von System- und
externen Komponenten
8
9
7
13
5
1
4
3
1516
6
10
1114
2
12
1
Zubehör 4: Mikrofon
2
Armaturenbrettkamera-Schnittstelle
Schließen Sie eine Armaturenbrettkamera
DRV-N520 (optionales Zubehör) an. (S.51)
3
Wenn Sie die Verbindung zu einem externen
Verstärker einrichten, verbinden Sie dessen
Erdungskabel mit der Autokarosserie, um
Schäden am Gerät zu vermeiden.
Hinterer Audiovorverstärker
(Links; Weiß, Rechts; Rot)
Vorderer Audiovorverstärker
(Links; Weiß, Rechts; Rot)
Subwoofer-Vorverstärker
(Links; Weiß, Rechts; Rot)
4
UKW/MW-Antenneneingang
5
Eingang AV-IN (für Audio) (ø3,5 Minibuchse)
6
VIDEO-Eingang (Gelb)
Schließen Sie ein Cinch-Kabel (separat
erhältlich) an den VIDEO-Eingangsanschluss
an, um AV-IN (für das Videosignal) oder den
Seitenkameraeingang (links oder rechts, gelb)
zu nutzen.
Für weitere Informationen,
siehe Zur Einstellung der
amerazuweisungseinstellungen (S.53) in
der Bedienungsanleitung.
7
Frontkamera/Armaturenbrettkameraeingang
(gelb). Siehe Zur Einstellung der
amerazuweisungseinstellungen (S.53) in
der Bedienungsanleitung.
8
Rückfahrkameraeingang (Gelb)
