Kenwood DMX8021DABS Quick Start Guide

Verbinden/installeren
65Nederlands

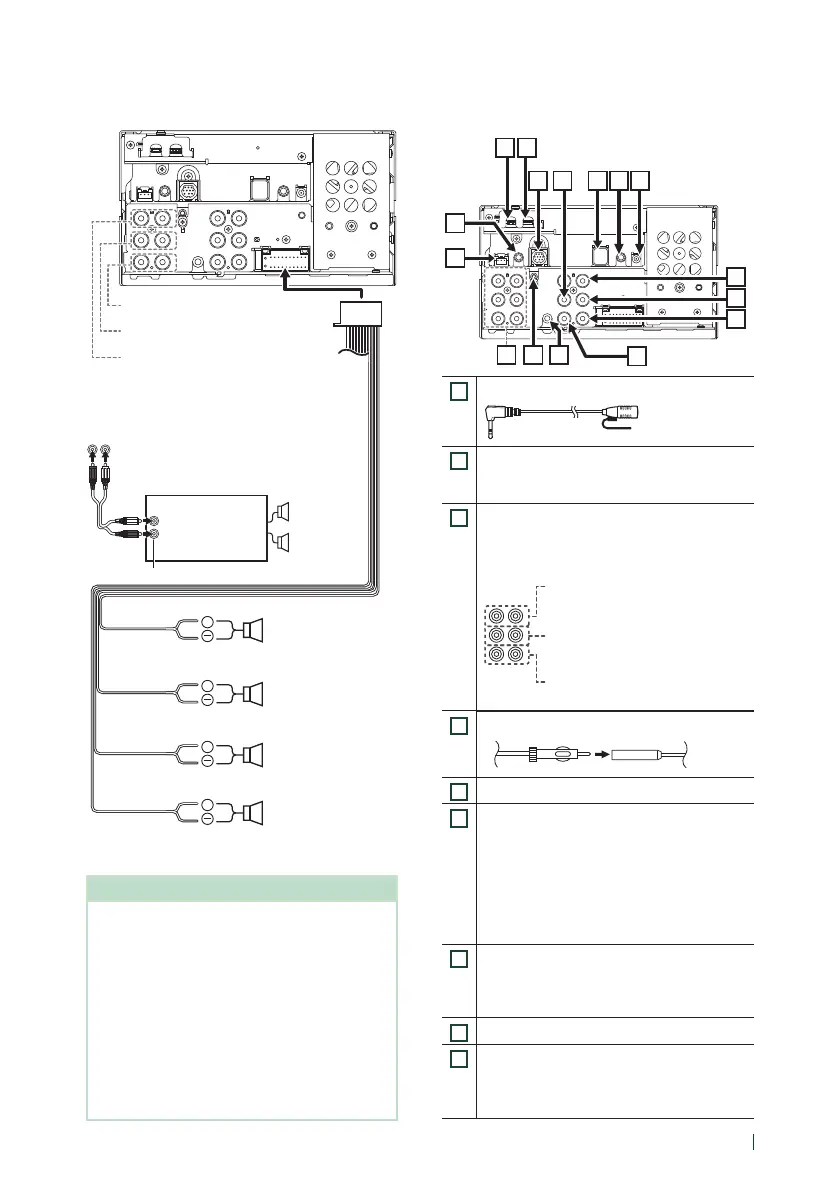

Ñ instelling 3-weg speakersysteem
+
+
+
+
Bij aansluiting op een externe versterker, verbind
de aardkabel aan het chassis van de auto om
beschadiging van het toestel te vermijden.
Wit/Zwart
Grijs/zwart
Groen/zwart
Paars/zwart
Luidsprekerweerstand: 4-8 Ω
Paars
Groen
Grijs
Wit
Naar middenbereik
linker luidspreker
Preout subwoofer
Naar middenbereik
rechter luidspreker
Middenbereik vooruitgang
Naar tweeter linker
luidspreker
Tweeter vooruitgang
Naar tweeter rechter
luidspreker
Versterker
(optionele
accessoire)
RCA-kabel
(Afzonderlijk verkocht)
Invoer
Luidspreker
Preout
OPMERKING
• Voor het instellen van het luidsprekersysteem,
zie 3-weg luidspreker systeeminstellingen
(P.62) in de instructiehandleiding.
• Zie voor instellen van luidsprekers en crossover
Instelling speaker/X'over (P.63) in de
Instructiehandleiding.
• Zie voor informatie over het aansluiten van
luidsprekerdraden op aansluitingen anders dan
luidsprekeraansluitingen en preout-aansluitingen
Aansluiten van het systeem en externe
componenten (P.65) en Aansluiten van
kabels op aansluitingen (P.64).
Ñ Aansluiten van het systeem en
externe componenten
8
9
7
13
5
1
4
3
1516
6
10
1114
2
12
1
Toebehoren 4: Microfoon
2
Interface dashboardcamera
Sluit een dashboardcamera DRV-N520
(optionele accessoire) aan. (P.67)
3
Bij aansluiting op een externe versterker, verbind
de aardkabel aan het chassis van de auto om
beschadiging van het toestel te vermijden.
Audio-preout achter
(Links; wit, rechts; rood)
Audio-preout voor
(Links; wit, rechts; rood)
Subwoofer preout
(Links; wit, rechts; rood)
4
FM/AM antenne-ingang
5
AV-IN-invoer (voor audio) (ø3,5 ministekker)
6
VIDEO-invoer (geel)
Sluit een RCA-kabel (los verkrijgbaar) aan op
de VIDEO-ingangsaansluiting om AV-IN (voor
visueel) of zijaanzicht (links of rechts) camera-
ingang (geel) te gebruiken.
Zie voor meer informatie Om de camera-
toewijzingsinstellingen in te stellen (P.53)
in de instructiehandleiding.
7
Ingang vooruitzichtcamera/
dashboardcamera (geel). Zie Om de camera-
toewijzingsinstellingen in te stellen (P.53)
in de instructiehandleiding.
8
Ingang achteruitzichtcamera (geel)
9
Ingang camera met derdepersoonsperspectief
(geel). Zie Om de camera-
toewijzingsinstellingen in te stellen (P.53)
in de instructiehandleiding.
