Collegamenti/Installazione
81Italiano
Ñ Configurazione del sistema
altoparlanti a 3 vie
+
+
+
+
Quando si esegue il collegamento a un
amplificatore esterno, collegare la massa al telaio
dell'auto per evitare di danneggiare l'unità.
Bianco/Nero
Grigio/Nero
Verde/Nero
Viola/Nero
Impedenza altoparlante: 4-8 Ω
Viola
Verde
Grigio
Bianco
All'altoparlante sinistro
gamma dei medi
Preuscita subwoofer
All'altoparlante destro
gamma dei medi
Preuscita gamma dei medi
All'altoparlante sinistro
tweeter
Preuscita tweeter
All'altoparlante destro
tweeter
Amplificatore di
potenza
(accessorio
opzionale)
Cavo RCA
(Venduto separatamente)
Ingresso
Altoparlante
Preuscita
NOTA
• Per la configurazione del sistema di altoparlanti,
vedere Configurazione del sistema
altoparlanti a 3 vie (P.62) nel Manuale di
istruzioni.
• Per la configurazione altoparlanti e la
configurazione crossover, vedere Impostazione
altoparlante/X'over (Crossover) (P.63) nel
Manuale di istruzioni.
• Per il metodo di connessione dei cavi altoparlanti
a terminali diversi dai terminali altoparlanti e dai
terminali preuscita, vedere Collegamento del
sistema e dei componenti esterni (P.81) e
Collegamento dei fili ai terminali (P.80).

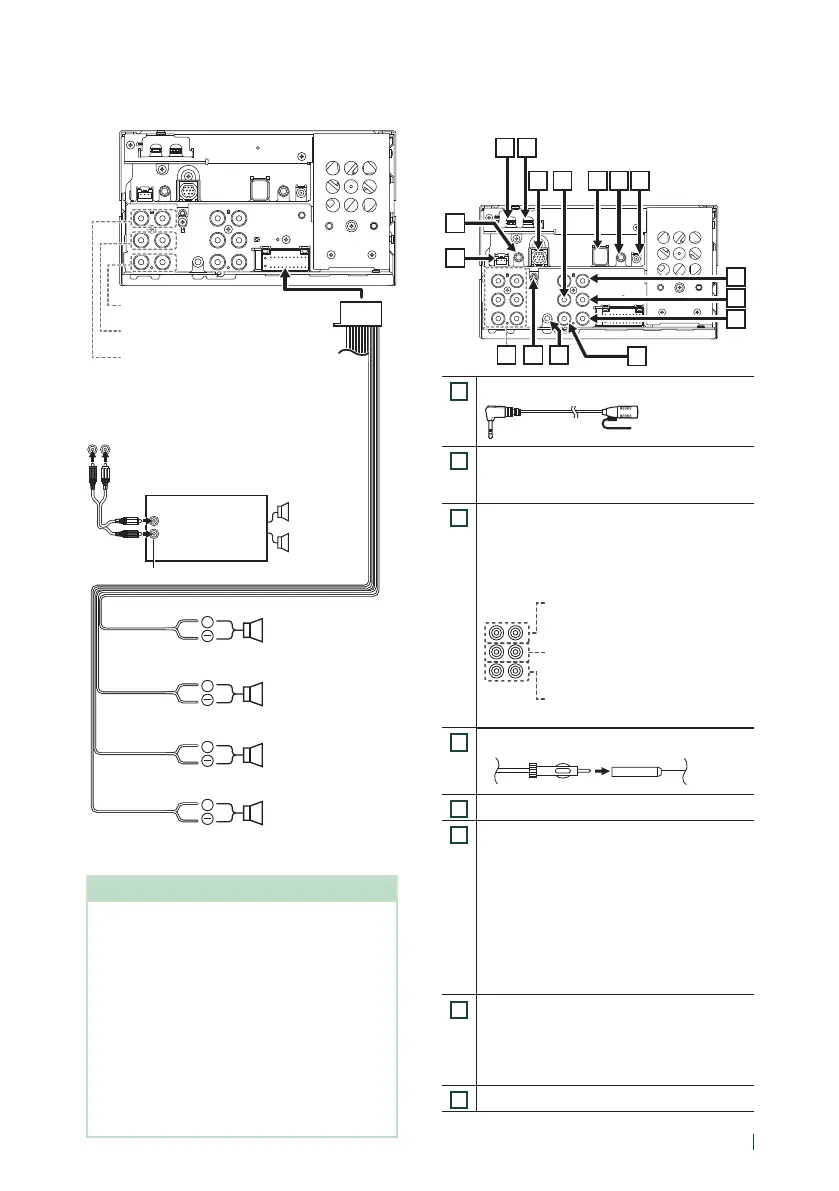

Ñ Collegamento del sistema e dei
componenti esterni
8
9
7
13
5
1
4
3
1516
6
10
1114
2
12
1
Accessorio 4: Microfono
2
Interfaccia telecamera sul cruscotto
Connettere a una telecamera sul cruscotto
DRV-N520 (accessorio opzionale). (P.83)
3
Quando si esegue il collegamento a un
amplificatore esterno, collegare la massa al
telaio dell'auto per evitare di danneggiare
l'unità.
Preuscita audio posteriore
(sinistra: bianco, destra: rosso)
Preuscita audio anteriore
(sinistra: bianco, destra: rosso)
Preuscita subwoofer
(sinistra: bianco, destra: rosso)
4
Ingresso antenna FM/AM
5
Ingresso AV-IN (per audio) (ø3,5 mini jack)
6
Ingresso VIDEO (giallo)
Collegare un cavo RCA (venduto
separatamente) al terminale di ingresso VIDEO
per utilizzare l'ingresso AV-IN (per il video) o
l'ingresso della telecamera di visualizzazione
laterale (sinistra o destra) (giallo).
Per ulteriori informazioni, vedere Per
configurare le impostazioni di assegnazione
della telecamera (P.53) nel Manuale di
istruzioni.
7
Ingresso telecamera di visualizzazione
anteriore/telecamera sul cruscotto (giallo).
Vedere Per configurare le impostazioni di
assegnazione della telecamera (P.53) nel
Manuale di istruzioni.
8
Ingresso telecamera di retrovisione (Giallo)
