Kenwood DMX958XR Quick Start Guide

Connexion/Installation
56
+
+
+
+
Lors de la connexion à un amplificateur externe,
connectez son fil de terre au châssis de la voiture
afin d'éviter d'endommager l'unité.
Blanc/Noir
Gris/Noir
Vert/Noir
Violet/Noir
Impédance de haut-parleur : 4-8 Ω
Violet
Vert
Gris
Blanc
Vers l'enceinte gauche
des sons médiums
Préamplification du
caisson de basses
Vers l'enceinte droite
des sons médiums
Préamplification de
l'enceinte des médiums
Vers l'enceinte gauche
des aigus
Préamplification du
haut-parleur des aigus
Vers l'enceinte droite
des aigus
Amplificateur de
puissance
(accessoire en
option)
Câble RCA
(Vendu séparément)
Entrée
Enceinte
Préamplification
REMARQUE
• Pour la configuration du système d'enceintes, voir
Configuration du système d'enceinte à 3 voies
(P.75) dans le mode d'emploi.
• Pour la configuration des enceintes et du
répartiteur, voir Configuration de l'enceinte/du
répartiteur (P.76) dans le mode d'emploi.
• Pour connecter les fils des enceintes aux bornes
autres que les bornes des enceintes ou les bornes
de préamplification, voir Connexion du système
et des composants externes (P.56) et
Raccordement des câbles aux bornes (P.55).

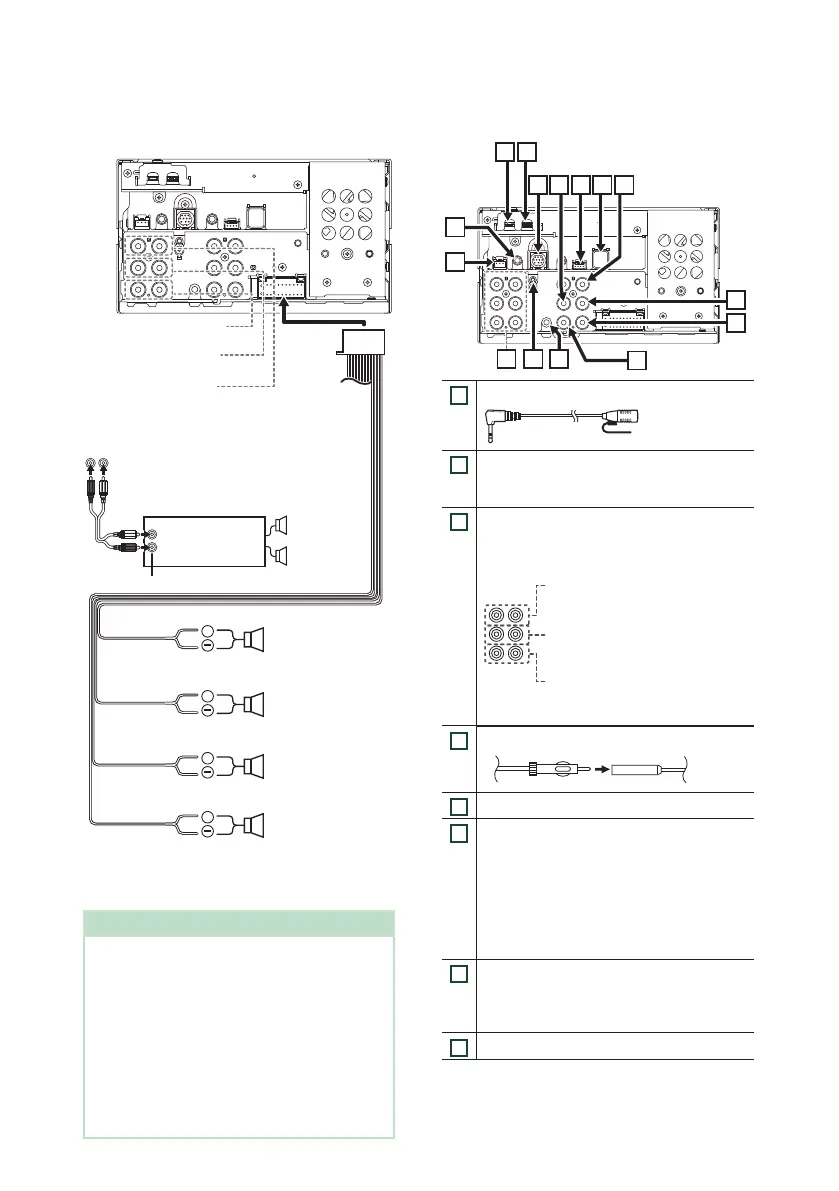

Ñ Configuration du système
d'enceintes à 3 voies
● DMX958XR / DMX908S
Ñ Connexion du système et des
composants externes
8
7
12
5
2
1
4
3
9
1415
6
101113
1
Accessoire 4 : Microphone
2
Interface de la caméra du tableau de bord
Connectez une caméra du tableau de bord
DRV-N520 (accessoire en option). (P.59)
3
Lors de la connexion à un amplificateur externe,
connectez son fil de terre au châssis de la
voiture afin d'éviter d'endommager l'unité.
Préamplification audio arrière
(Gauche : blanc, Droite : rouge)
Préamplification audio avant
(Gauche : blanc, Droite : rouge)
Préamplification du caisson de
basses
(Gauche : blanc, Droite : rouge)
4
Entrée de l'antenne FM/AM
5
Entrée AV-IN (pour audio) (mini jack ø3,5)
6
Entrée VIDÉO (jaune)
Connectez un câble RCA (vendu séparément)
à la borne d'entrée VIDÉO pour utiliser l'entrée
AV-IN (pour le visuel) ou l'entrée de la caméra
de recul (jaune) latérale (gauche ou droite).
Pour plus d'informations, voir Pour configurer
les réglages d'affectation de la caméra
(P.60).
7
Entrée de la caméra de vue avant/caméra du
tableau de bord (jaune).*
1
Voir Pour configurer les réglages
d'affectation de la caméra (P.60).
8
Entrée de la caméra vue arrière (jaune)*
2
