Conexión/Instalación
86
+
+
+
+
Al conectar a un amplificador externo, conecte
su cable de toma a tierra al chasis del coche para
evitar dañar la unidad.
Blanco/Negro
Gris/Negro
Verde/negro
Púrpura/Negro
Impedancia del altavoz: 4-8 Ω
Púrpura
Verde
Gris
Blanco
Para el altavoz
izquierdo de gama
media
Salida previa del
subwoofer
Para el altavoz derecho
de gama media
Salida preamplificada
de rango medio
Para el altavoz
izquierdo tweeter
Salida preamplificada
del tweeter
Para el altavoz derecho
tweeter
Amplificador de
potencia
(accesorio
opcional)
Cable RCA
(Se vende por separado)
Entrada
Altavoz
Presalida
NOTA
• Para más información sobre la configuración del
sistema de altavoces, consulte Configuración de
sistema de altavoces de 3 vías (P.75) en el
Manual de instrucciones.
• Para la configuración de los altavoces y la
configuración de la transición, consulte
Configuración del altavoz/transición (P.76)
en el Manual de instrucciones.
• Para más información sobre cómo conectar los
cables de los altavoces a terminales que no sean
los terminales para altavoz y los terminales de
salida previa, consulte Conexión del sistema
y de los componentes externos (P.86)
y Conexión de los cables a los terminales
(P.85).

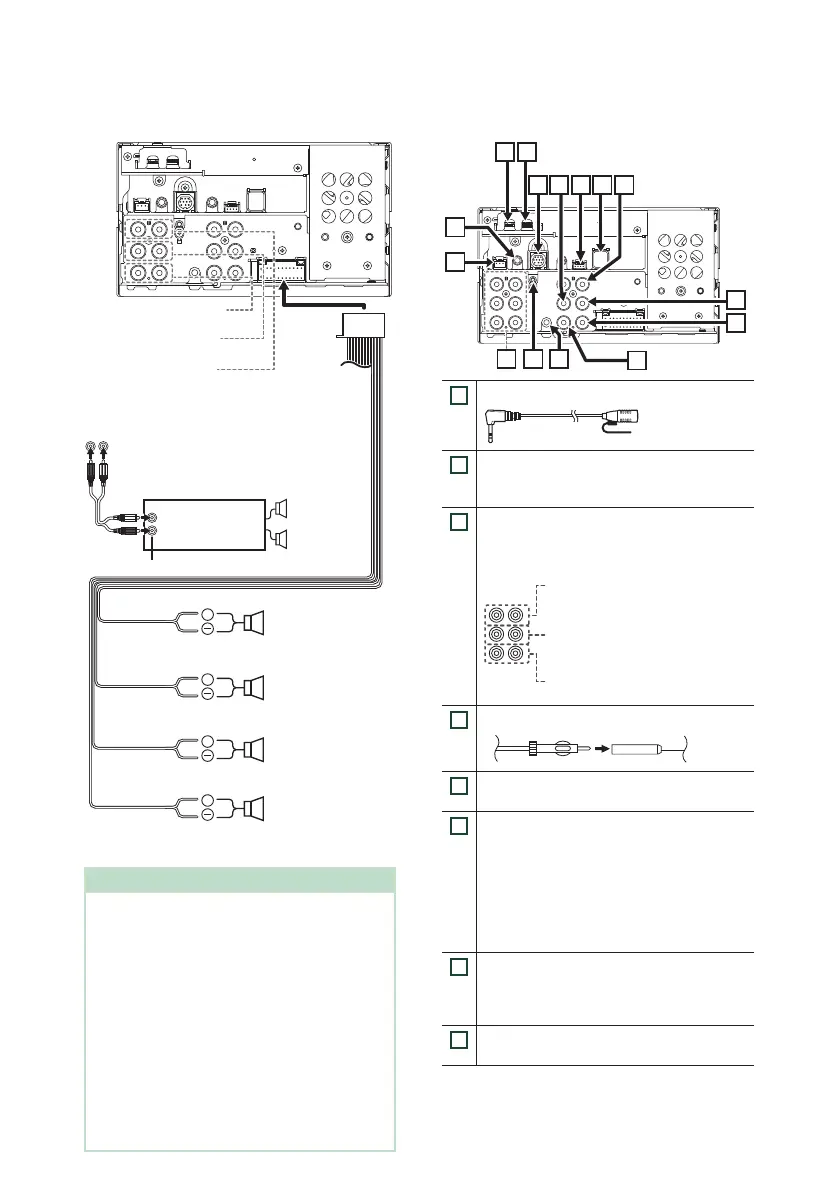

Ñ Configuración del sistema de
altavoces de 3 vías
● DMX958XR / DMX908S
Ñ Conexión del sistema y de los
componentes externos
8
7
12
5
2
1
4
3
9
1415
6
101113
1
Accesorio 4: Micrófono
2
Interfaz de cámara de salpicadero
Conecte una cámara de salpicadero DRV-N520
(accesorio opcional). (P.89)
3
Al conectar a un amplificador externo, conecte
su cable de toma a tierra al chasis del coche
para evitar dañar la unidad.
Salida previa de audio trasera
(izquierda: blanca, derecha: roja)
Salida previa de audio delantera
(izquierda: blanca, derecha: roja)
Salida previa de subwoofer
(izquierda: blanca, derecha: roja)
4
Entrada de antena FM/AM
5
Entrada AV-IN (para audio) (miniconector de
ø3,5)
6
Entrada VIDEO (amarillo)
Conecte un cable RCA (se vende por separado)
al terminal de entrada VIDEO para utilizar la
entrada de la cámara de visión AV-IN (para
visión) o lateral (izquierda o derecha).
Para obtener más información, consulte Para
configurar los ajustes de asignación de la
cámara (P.90).
7
Entrada de la cámara de visión delantera/
cámara de salpicadero (amarilla).*
1
Consulte Para configurar los ajustes de
asignación de la cámara (P.90).
8
Entrada de la cámara de visión trasera
(amarillo)*
2
