12 Schnittstellen (großes Gehäuse)
Über die Schnittstellen können Wägedaten mit angeschlossenen Peripheriegeräten
ausgetauscht werden.
Die Ausgabe kann an einen Drucker, PC oder Kontrollanzeigen erfolgen. Umgekehrt
können Steuerbefehle und Dateneingaben über die angeschlossenen Geräte (z.B.
PC, Tastatur, Barcodeleser) erfolgen.
Die verfügbaren Schnittstellen können parallel genutzt werden.

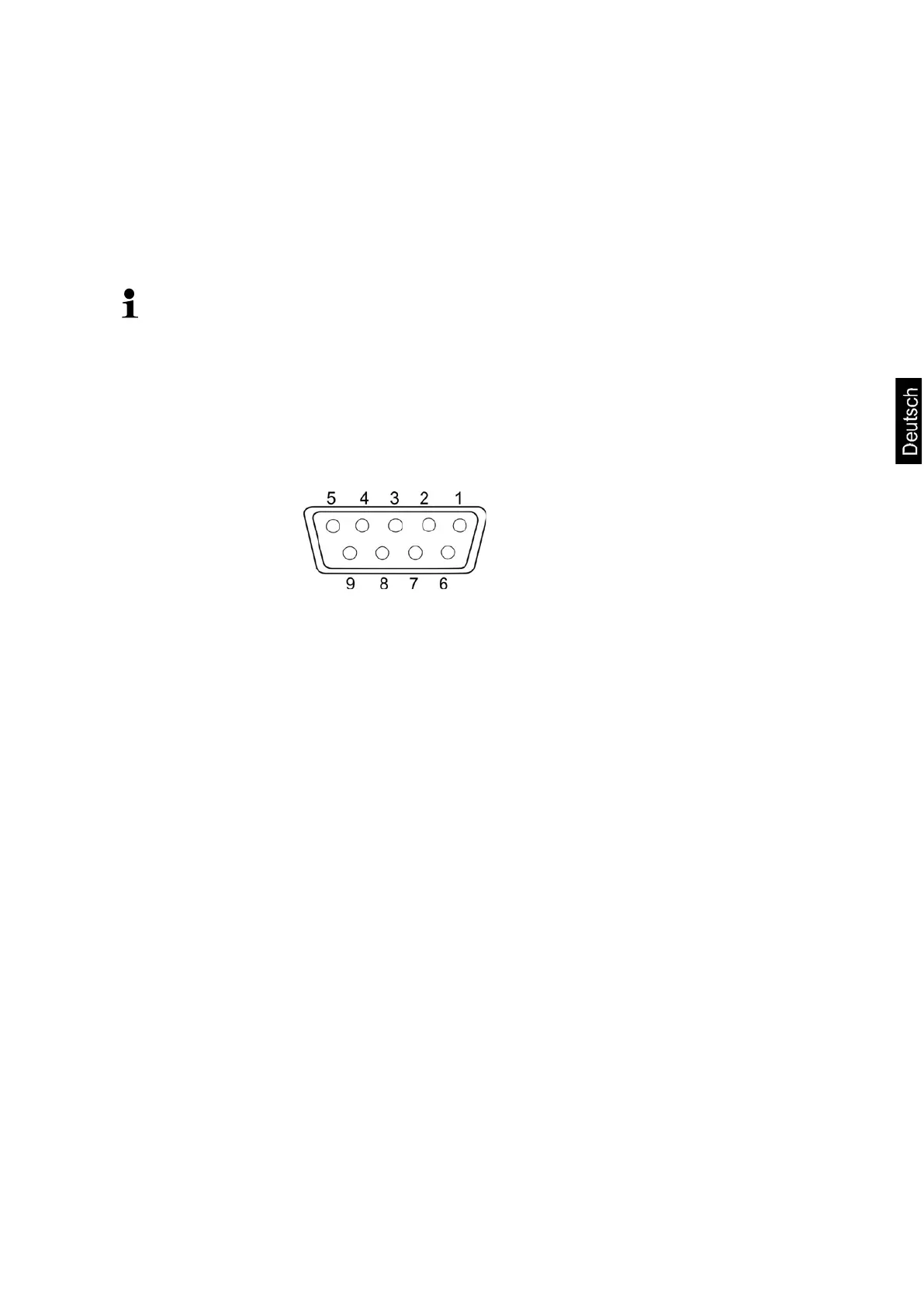

12.1 Schnittstellenkabel (RS232)
Anschluss
Sub-D Buchse 9 pol. (Buchse = an Waage)
Pin 1: VB
Pin 2: TXD (RS232)
Pin 3: RXD (RS232)
Pin 4: VCC
Pin 5: Signal ground (RS232)
Pin 6: Low Signal (Ampel “IN4”)
Pin 7: Hi Signal (Ampel “IN2”)
Pin 8: OK Signal (Ampel “IN1”)
Pin 9: Nicht belegt
KERN Standard-
Einstellung
• 8 Datenbit
• 1 Stopbit
• keine Parität
