4.3 Vertiefter Einbau und Abdichtung

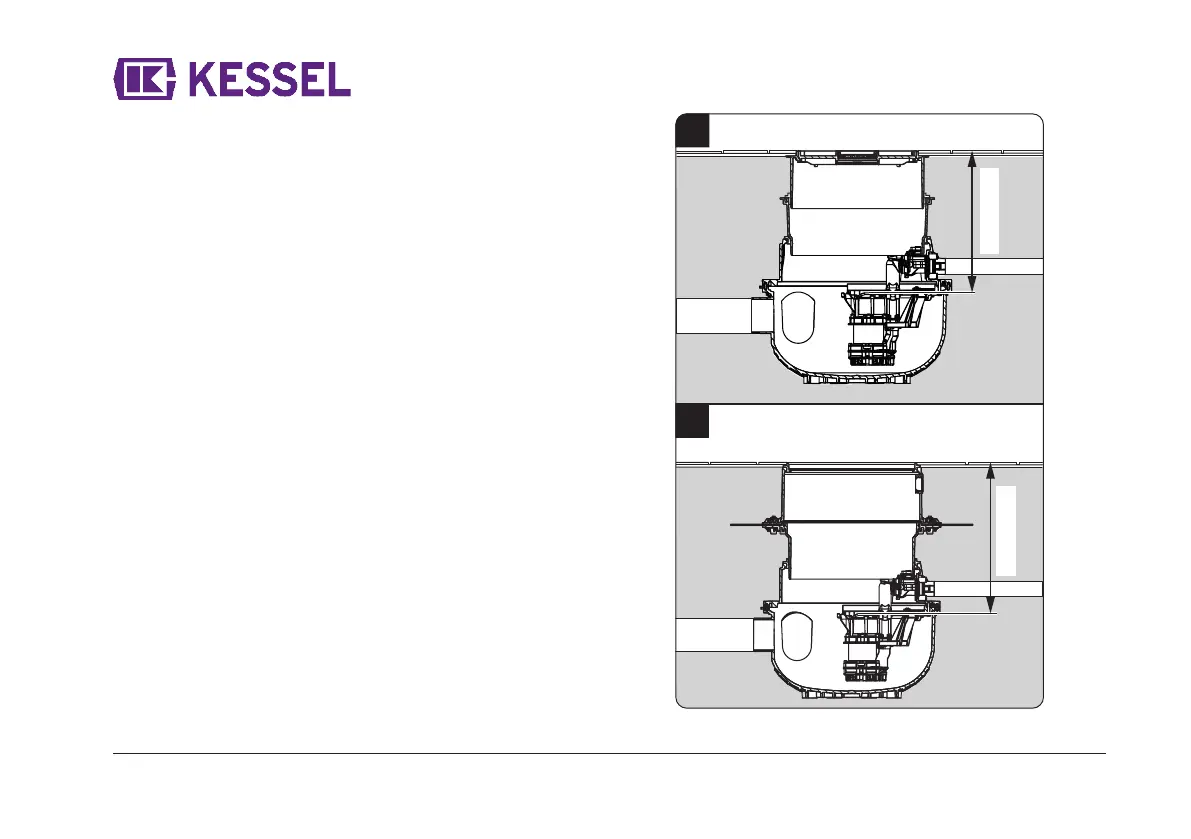

Zum vertieften Einbau in die Bodenplatte muss ein zusätzliches Verlängerungs-
stück (Art.Nr. 83070) zwischen Aufsatzstück und Grundkörper eingesetzt werden
(Abbildung A). Für den Verbau in der Bodenplatte ist eine maximale Einbautiefe von
650 mm bis zur Oberkante der Funktionseinheit (z. B. Pumpe) auszuführen. So sind
im Wartungs- und Servicefall die notwendigen Teile erreichbar.
Bei Abdichtung gegen drückendes Wasser (z. B. mit WU-Beton) ist die Art.Nr. 83075
zu verwenden (Abbildung B).
max. 650mm
max. 650mm
A
B
Abb. [7]
