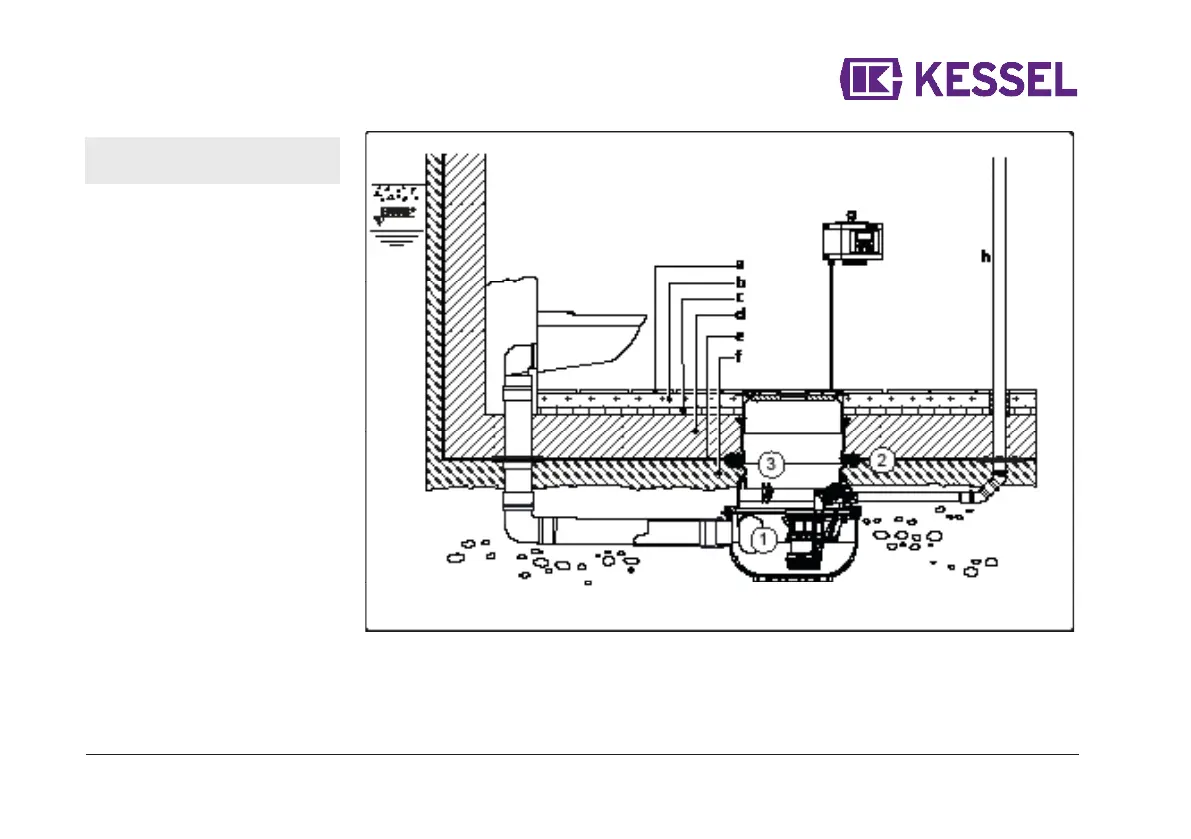

Einbaubeispiel Schwarze Wanne
* Maximal zu erwartender Grundwasserspiegel, max. 3m zulässig.
Abb. [8]
PosNr.
Abb. [8]
Einbaubeispiel
Schwarze Wanne
(1)
Aqualift F
(2)
Dichtungsset Art.Nr. 83073:
Verlängerungsstück mit
Flansch und Gegenflansch
(3)
Verlängerungsstück
Art.Nr. 83070
a
Fliesen
b
Estrich
c
Dämmung
d
Betonboden
e
Abdichtung
f
Schutzbeton
g
Schaltgerät
h
Druckleitung
BWS*
Bemessungswasserstand
