Einbau- und Betriebsanleitung16 016-059

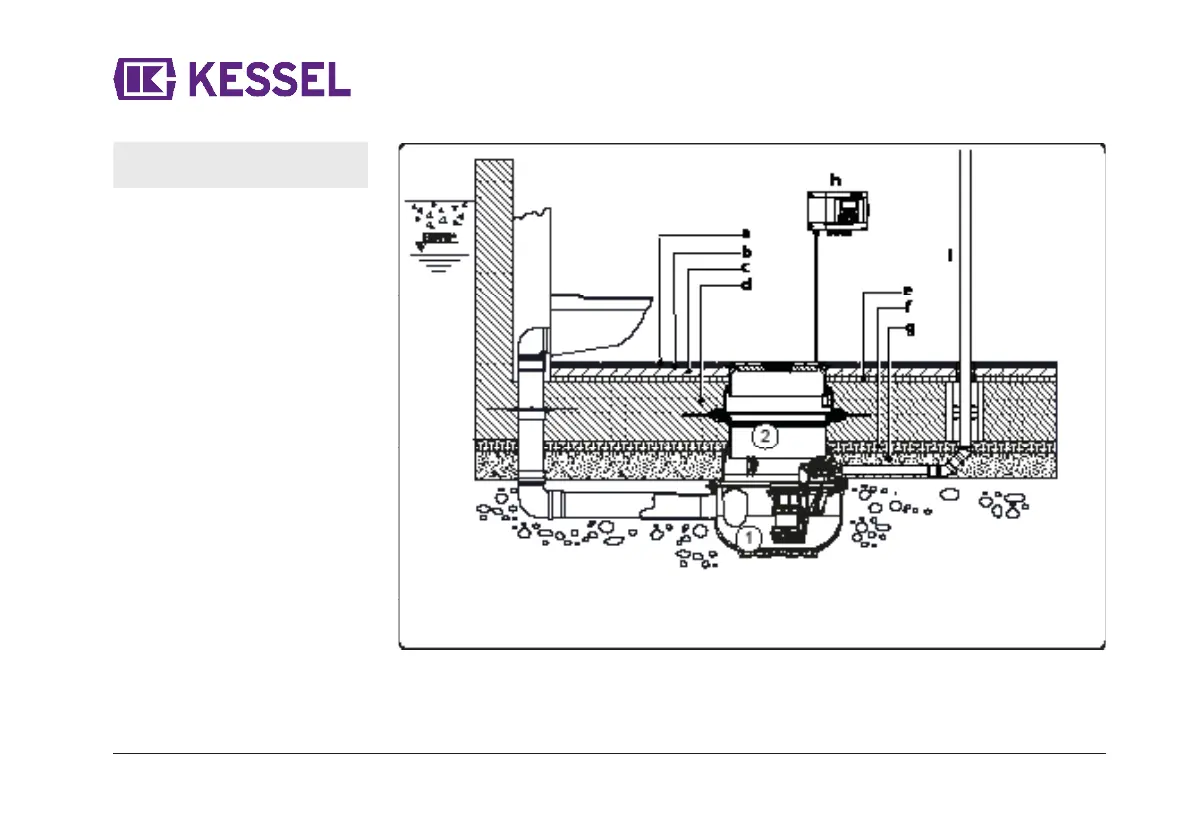

Einbaubeispiel Weiße Wanne
PosNr.
Abb. [8]
Einbaubeispiel
Weiße Wanne
(1)
Aqualift F
(2)
Verlängerungsset mit mittigem
Flansch Art.Nr. 83075
a
Fliesen
b
Abdichtung
c
Estrich
d
Betonboden
e
Dämmung
f
Dämmung
g
Sauberkeitsschicht
h
Schaltgerät
i
Druckleitung
BWS*
Bemessungswasserstand
* Maximal zu erwartender Grundwasserspiegel, max. 3m zulässig.
Abb. [9]
