Einbau- und Betriebsanleitung 17 016-059
4.4 Zulauf und Kabelleerrohr montieren
Anschlussstutzen Kabelleerrohr (DN50)
:
L Das Kabelleerrohr ist mit maximal 45°-Bögen auszuführen.

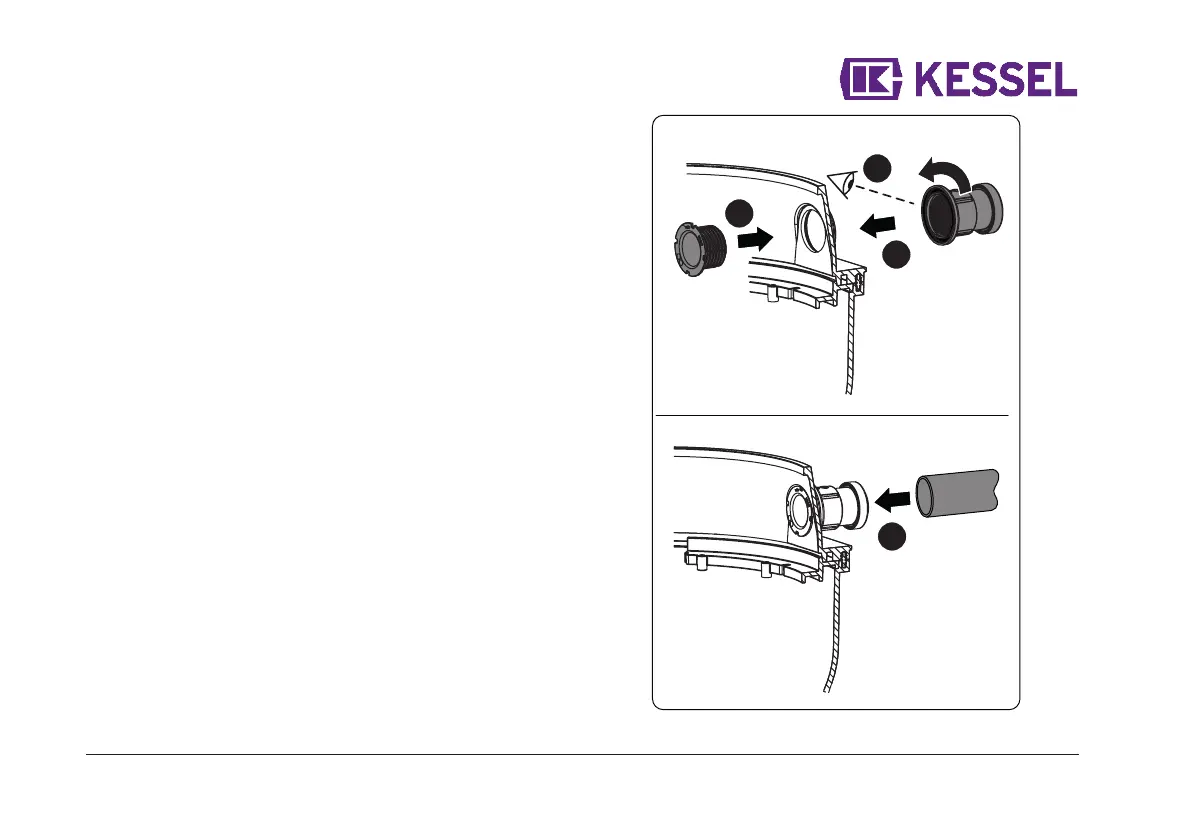

Prüfen, ob Dichtung im Stutzen liegt. ➊
Gegenstück des Stutzens von innen in die vorgebohrte Öffnung einführen. ➋
Stutzen auf Gegenstück handfest aufdrehen, sodass Dichtheit gewährleistet ist.
➌
Rohrleitung bis zum Anschlag einschieben. ➍
Für den Zulauf diese Handlungsschritte erneut ausführen.
Zulaufleitung montieren:
KG-Rohr mit Doppelmuffe (DN 100) oder PE-Schweißmuffe auf vorgefertigten
Zulaufstutzen (gegenüber Kabelleerrohr) aufschieben und fest verbinden.
Positionierung des Behälters und festen Sitz der Verbindung am Zulaufstutzen
überprüfen.
Abb. [10]
2
4
1
3
