Einbau- und Betriebsanleitung18 016-059

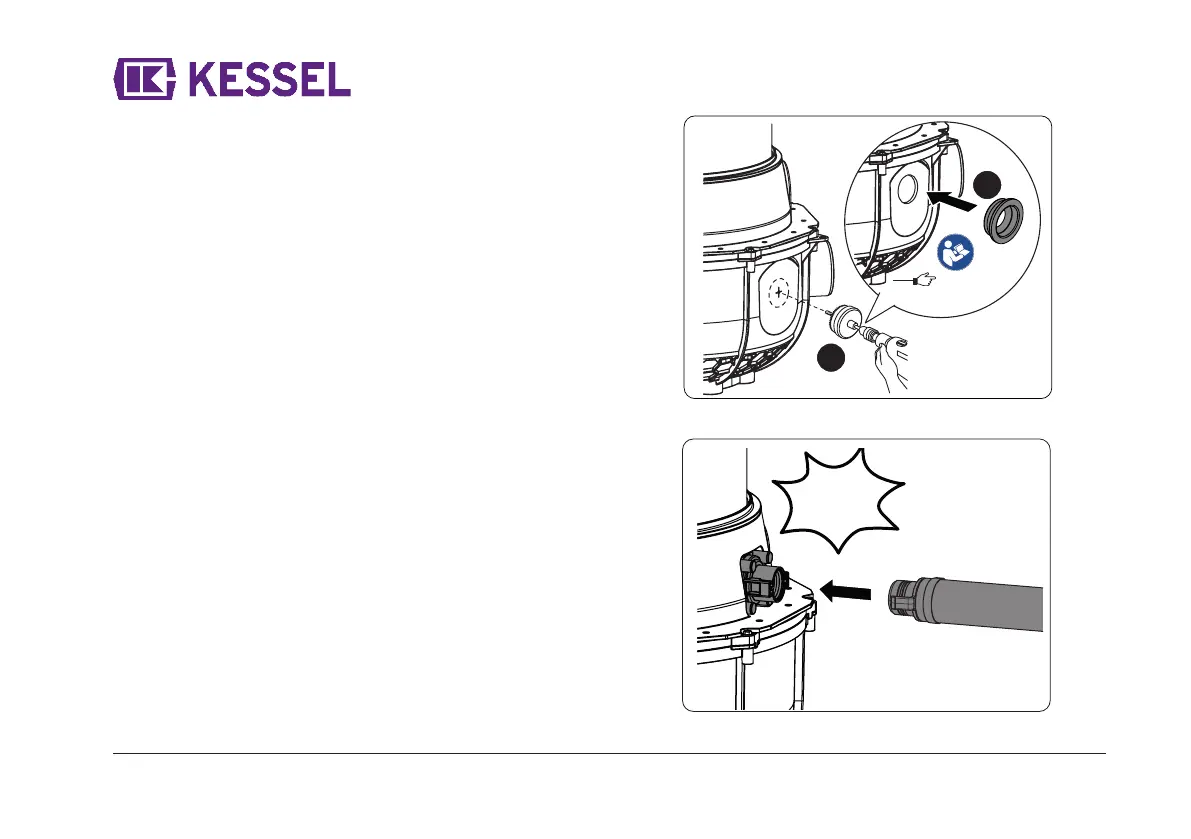

Ggf. Zusätzliche Leitungen montieren (max. DN100)
L Zusätzliche Anschlüsse (zusätzlicher Zulauf, Entlüftungsleitung) müssen
mindestens auf Höhe der vorgebohrten Zuläufe ausgeführt werden. Es
dürfen nur gekennzeichnete Flächen angebohrt werden.
1 Findet keine Entlüftung durch die Abdeckplatte statt, muss eine separate
Entlüftungsleitung (über Dach) geführt werden.
Gewünschte Anschlüsse einzeichnen, Ausrichtung kontrollieren.
Bohrer mit passender Sägeglocke (Art.Nr. 500101) auswählen.
Entsprechende Dichtung für Rohrdurchführung bereithalten (als Zubehör
erhältlich).
Bohrung und Montage der Dichtung gemäß der Anleitung der Sägeglocke
ausführen. ➊➋
4.5 Druckanschluss herausführen
Druckleitungs-Set (Art.Nrn. 28040, 28062) an Druckausgang anklipsen.
✓ Stutzen rastet deutlich hörbar ein.
Druckleitung über die Rückstauebene führen.
L Alternativ kann der Druckanschluss auch mit einem PVC-U Rohr (DN32)
angeklebt werden.
Abb. [11]
010-090
1
2
Click!
Abb. [12]
