Instructions de pose et d’utilisation 71 016-059

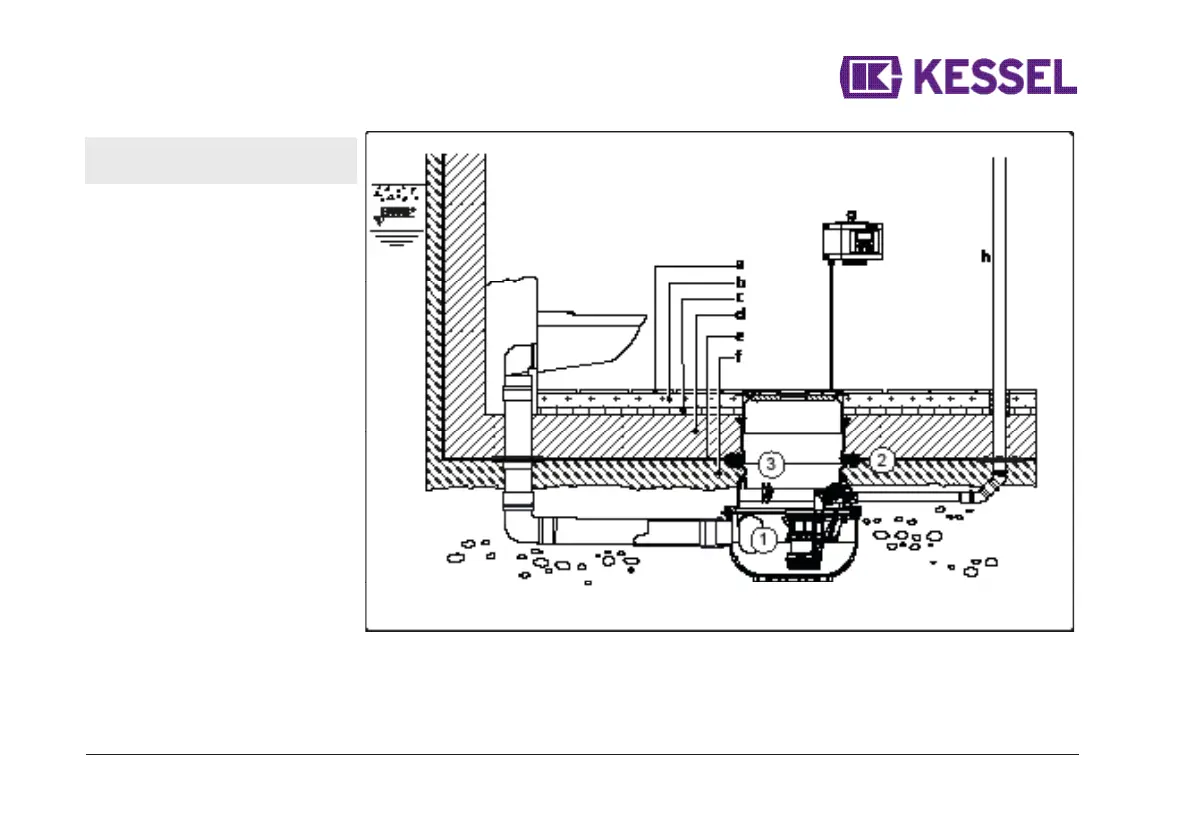

Exemple de montage d’une cuve noire
* Niveau d’eaux souterraines maximal envisagé, 3m maxi admissible
Fig. [8]
PosNr.
„Fig. [8]“
Exemple de montage
d’une cuve noire
(1)
Aqualift F
(2)
Ensemble de joints réf. 83073:
Pièce de rallonge avec bride
et contre-bride
(3)
Pièce de rallonge
Réf. 83070
a
Carrelage
b
Chape
c
Isolation
d
Sol en béton
e
Étanchéité
f
Béton de protection
g
Gestionnaire
h
Conduite de refoulement
BWS*
Niveau d'eau de référence
