Instructions de pose et d’utilisation72 016-059

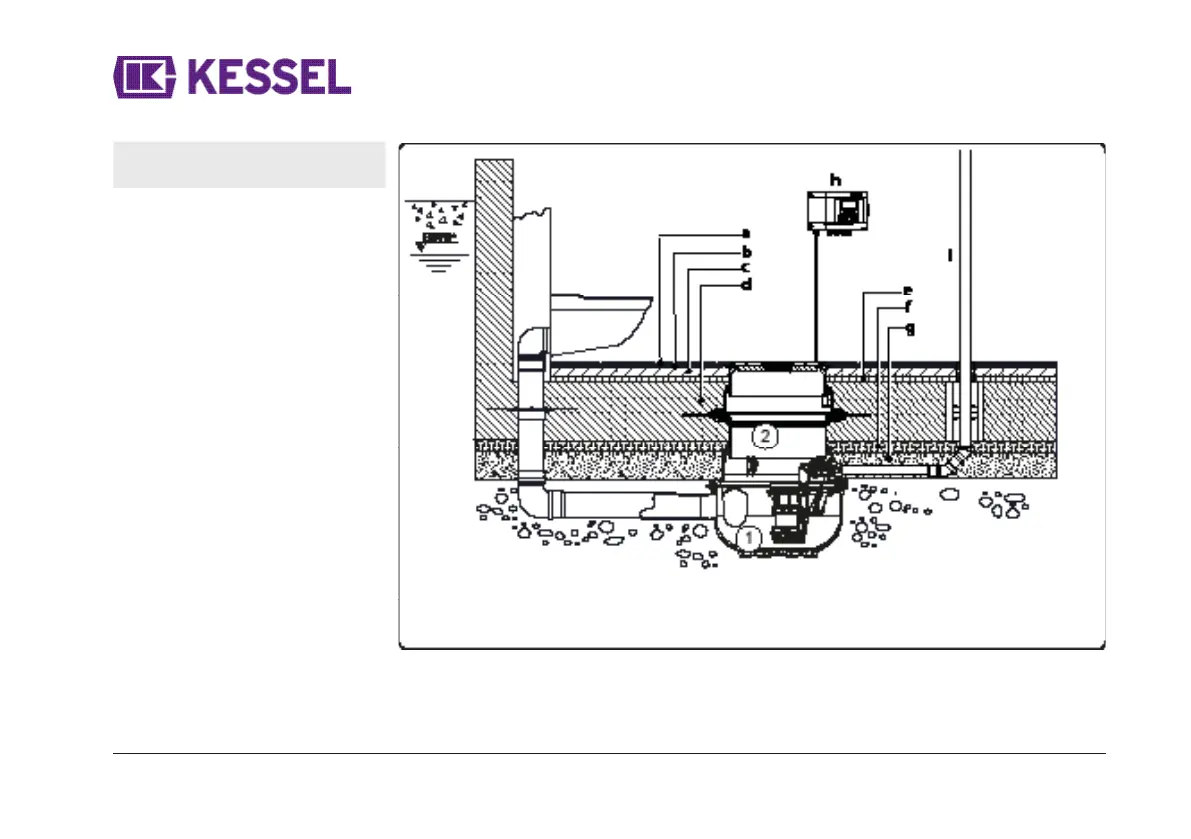

Exemple de montage d’une cuve blanche
PosNr.
„Fig. [9]“
Exemple de montage
d’une cuve blanche
(1)
Aqualift F
(2)
Kit de rallonge avec bride
centrale réf. 83075
a
Carrelage
b
Étanchéité
c
Chape
d
Sol en béton
e
Isolation
f
Isolation
g
couche de propreté
h
Gestionnaire
i
Conduite de refoulement
BWS*
Niveau d'eau de référence
* Niveau d’eaux souterraines maximal envisagé, 3m maxi admissible
Fig. [9]
