Instructions de pose et d’utilisation 73 016-059
4.4 Montage de l'arrivée et du conduit pour câbles

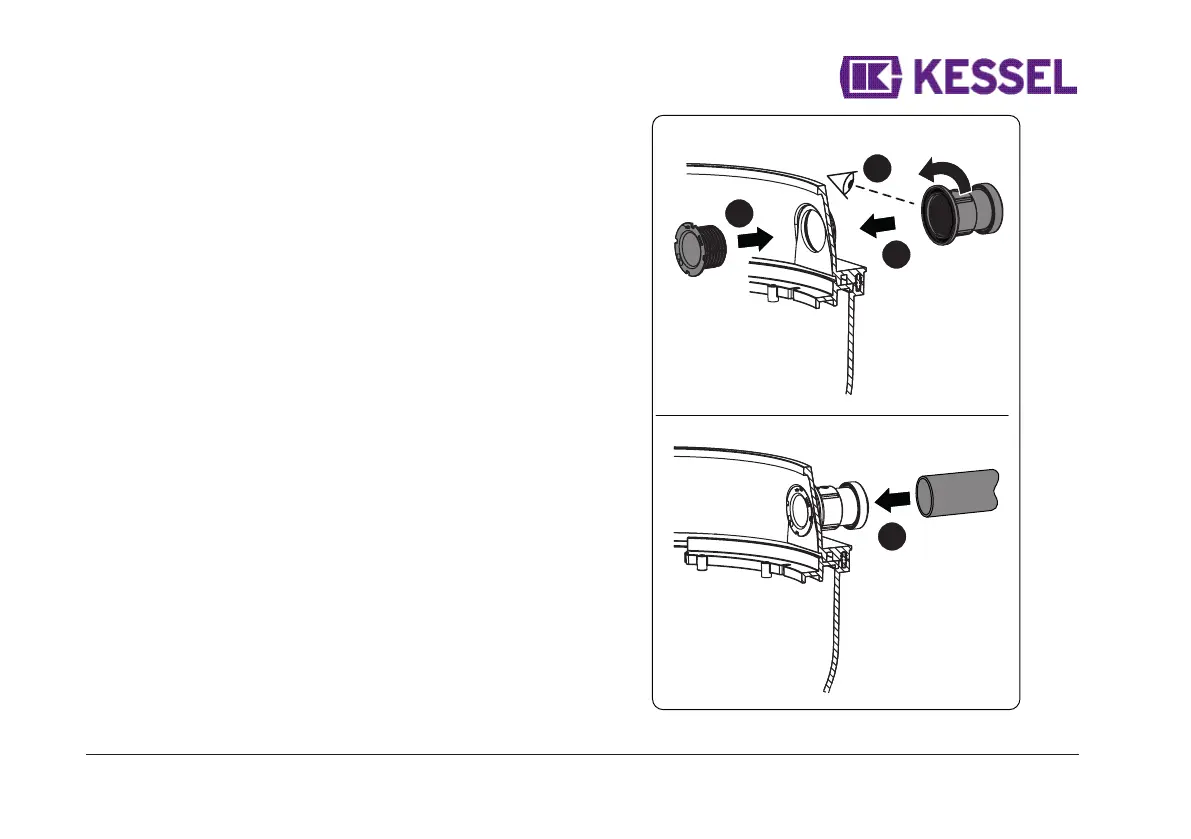

Tubulure de raccordement du conduit pour câbles (DN50)
:
L Le conduit pour câbles doit présenter un arc maximal de 45°.
Vérifier qu’un joint est placé dans le manchon. ➊
Introduire le pendant du manchon de l’intérieur dans l’orifice prépercé. ➋
Visser le manchon sur le pendant à la main de manière à garantir l’étanchéité.
➌
Introduire la canalisation jusqu’en butée. ➍
Répéter ces étapes à mettre en œuvre pour l’arrivée.
Montage de la conduite d’arrivée:
Placer un tuyau KG à double manchon (DN 100) ou un manchon à souder en PE
sur une tubulure d’arrivée préfabriquée (de l’autre côté du conduit pour câbles)
et le raccorder solidement.
Vérifier le positionnement du bac et la position ferme du raccord de la tubulure
d’arrivée.
Fig. [10]
2
4
1
3
