Instructions de pose et d’utilisation74 016-059

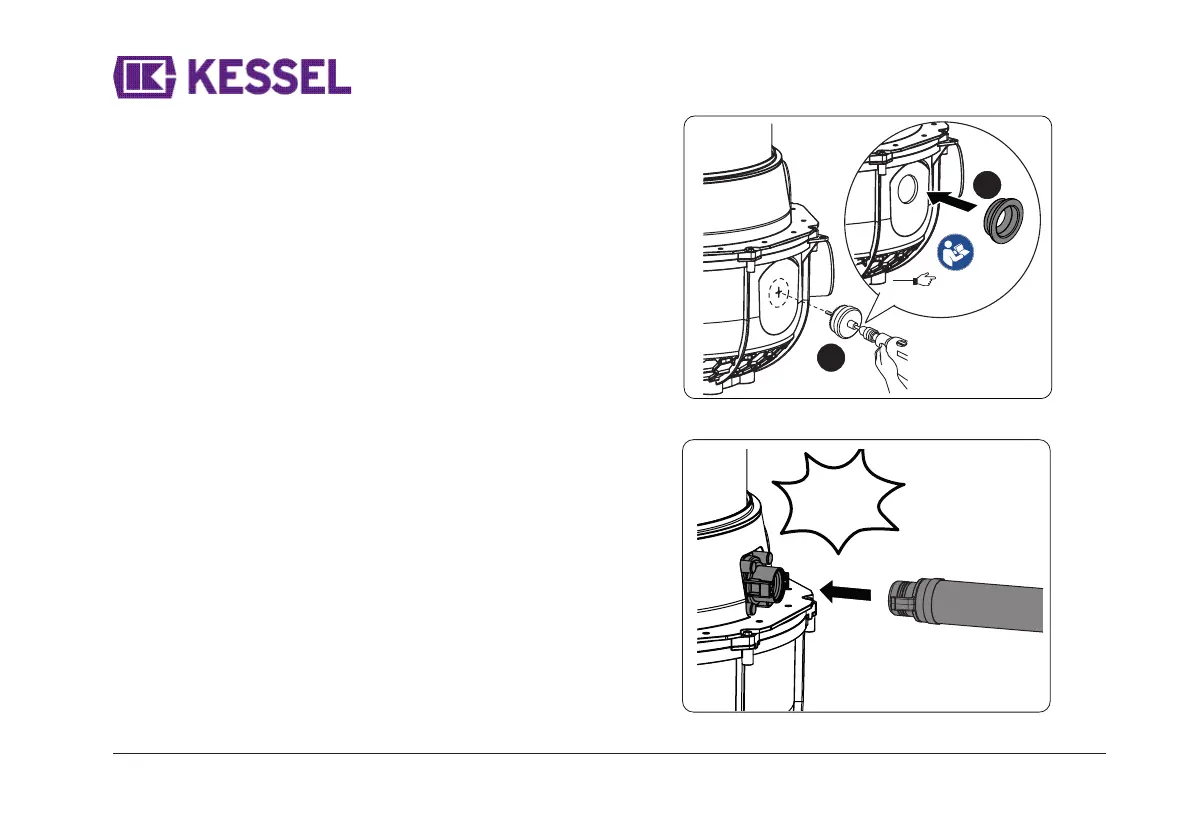

Montage de conduites supplémentaires si nécessaire
(max. DN100)
L Exécuter les raccordements supplémentaires (arrivée supplémentaire,
conduite d’aération et de purge d'air) au moins à la hauteur des arrivées
prépercées. Seules les surfaces désignées doivent être percées.
1 La pose d’une conduite d'aération séparée (via le toit) est indispensable en
l'absence d’une purge d’air via la plaque de protection.
Marquer les raccords souhaités et contrôler leur orientation.
Choisir une perceuse équipée d’une scie cloche adéquate (Réf. 500101).
Tenir à disposition le joint convenant au passage du tuyau (disponible dans
les accessoires).
Procéder au perçage et au montage du joint conformément aux instruc-
tions spécifiques à la scie cloche. ➊➋
4.5 Raccordement de la pression
Clipper le jeu de conduites de refoulement (Réf. 28040, 28062) sur la sortie
de pression.
✓ L’enclenchement du manchon est clairement audible.
Poser la conduite de refoulement au-dessus du niveau des plus hautes
eaux.
L Il est sinon possible de coller la prise de pression avec un tube en PVC en
forme d’U (DN32).
Fig. [11]
010-090
1
2
Click!
Fig. [12]
