6
IT
4 - INSTALLAZIONE DEL PRODOTTO

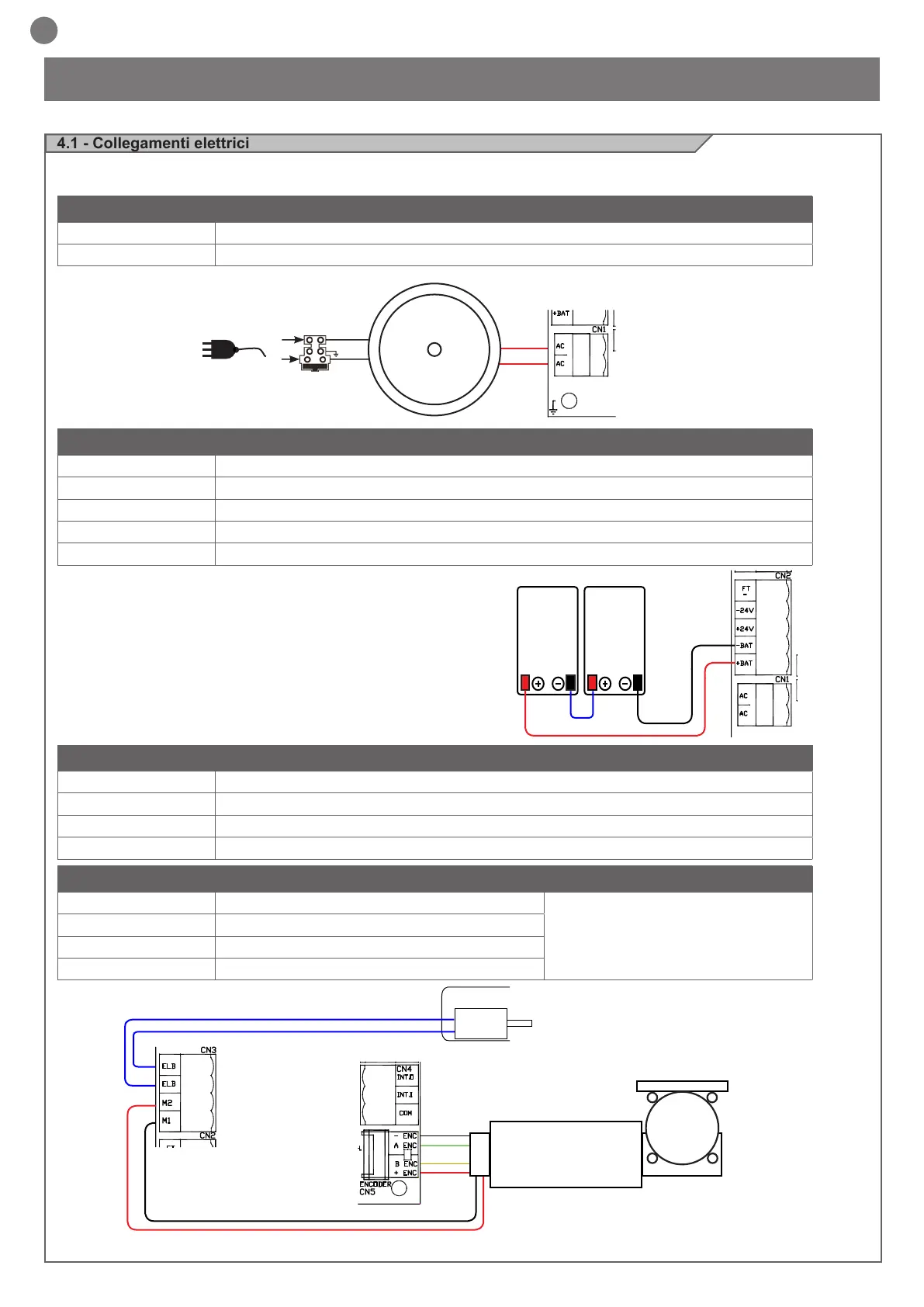

4.1 - Collegamenti elettrici
ATTENZIONE - Prima di effettuare i collegamenti vericare che la centrale non sia alimentata
CN1 Connettore alimentazione da trasformatore 24 Vac
AC Collegamento alimentazione da trasformatore 24 Vac
AC Collegamento alimentazione da trasformatore 24 Vac
CN2 Connettore collegamento batterie e alimentazione accessori 24V
FT- (Non utilizzato)
-24V Negativo alimentazione radar e accessori
+24V Positivo alimentazione radar e accessori
-BAT Negativo collegamento batterie
+BAT Positivo collegamento batterie
CN3 Connettore collegamento motore ed elettroblocco
ELB Alimentazione Elettroblocco 12 Vdc
ELB Alimentazione Elettroblocco 12 Vdc
M2 Alimentazione Motore 24 Vdc ROSSO
M1 Alimentazione Motore 24 Vdc NERO
CN5 Connettore encoder motore
- ENC Negativo alimentazione Encoder (nero)
Togliendo e invertendo i cavi nel connettore
encoder la porta non funziona.
A ENC Segnale A encoder (verde)
B ENC Segnale B encoder (giallo)
+ ENC Positivo alimentazione Encoder (rosso)
T2A 230V
230Vac
50/60Hz
24V
N
L
12V
1,2Ah
12V
1,2Ah
Se la batteria è presente (si consiglia l’abilitazione del test batteria P = 1),
all’accensione e poi ogni 4 ore viene monitorata la tensione della stessa,
scollegando momentaneamente l’alimentazione di rete.
Nel caso la batteria sia guasta, scollegata o totalmente scarica l’apparec-
chiatura si spegne per qualche istante durante il test e poi si riaccende.
Questo evento viene automaticamente memorizzato segnalando il falli-
mento del test tramite ERROR 5, il lampeggio del led del selettore e il com-
portamento dell’automazione sarà denito dal parametro G.
Il test non verrà più ripetuto, allo scopo di evitare ulteriori spegnimenti
dell’apparecchiatura ogni 4 ore.
