7
IT

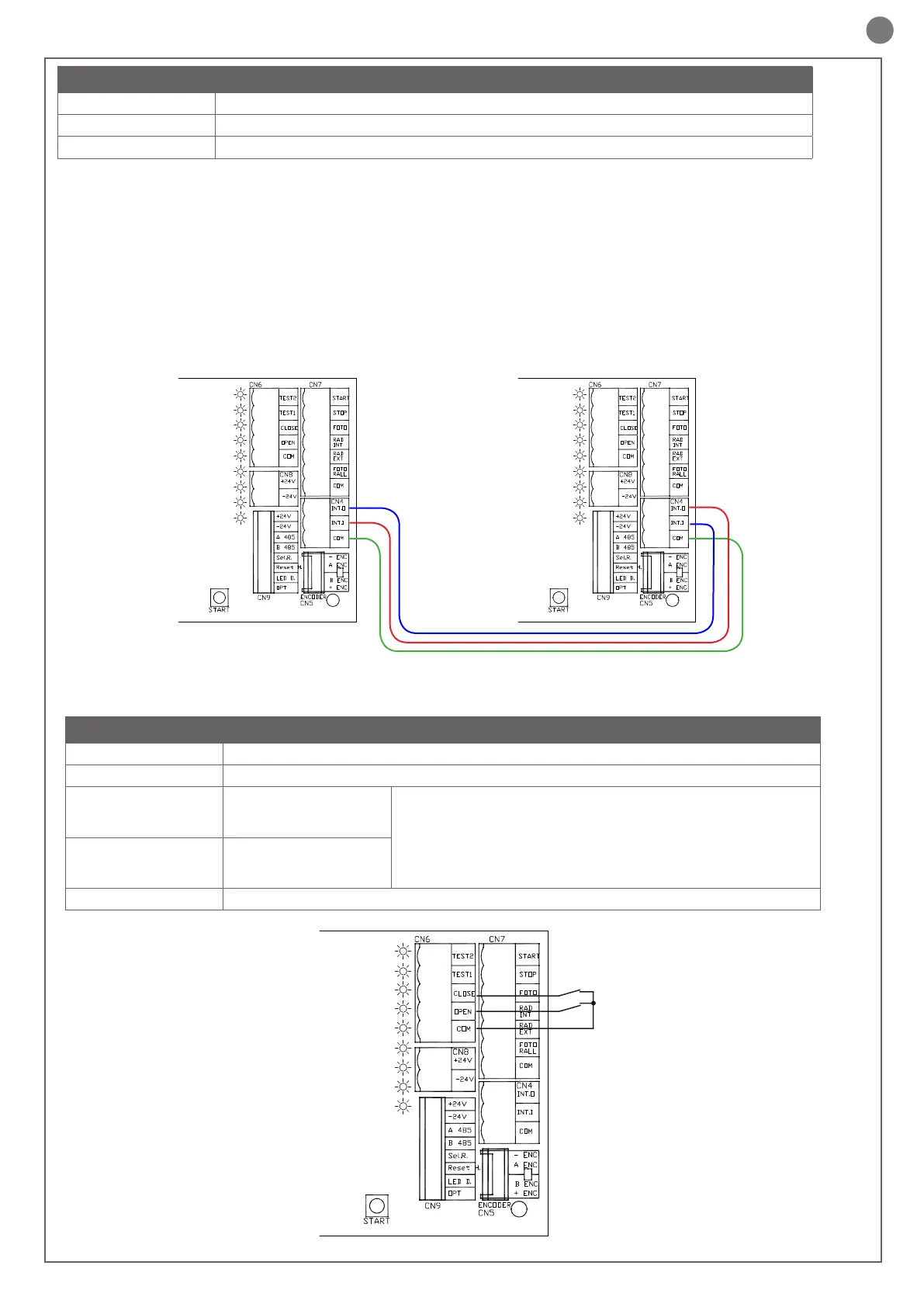

CN4 Connettore collegamento interblocco
INT.0 Interblocco 0
INT.I Interblocco 1
COM comune interblocco
Funzione interblocco
Porta 1
Porta 2
CN6 Connettore collegamento comandi e test
TEST2 Ingresso sorvegliato TEST 2 (Vedi punto 4.9 dispositivi sorvegliati)
TEST1 Ingresso sorvegliato TEST 1 (Vedi punto 4.9 dispositivi sorvegliati)
CLOSE
Ingresso contatto CHIUDE
(Normalmente Aperto)
Il comando OPEN e CLOSE sono comandi prioritari, determinano l’apertu-
ra o la chiusura della porta,la quale rimane aperta/chiusa per tutto il tempo
di mantenimento del comando.
Durante l’apertura o la chiusura eseguita con comandi OPEN o CLOSE
mantenuti un comando RAD INT o RAD EXT o START viene ignorato.
Un comando FOTO durante la chiusura determina l’immediata riapertura.
OPEN
Ingresso contatto APRE
(Normalmente Aperto)
COM Comune ingressi
NO
NO
E’ possibile abilitare la funzione interblocco.
In questo caso la porta, una volta ricevuto l’impulso radar, si apre
solo se l’ingresso INT.I non è attivo, e attiva a sua volta per tutto il
ciclo apertura – sosta – chiusura l’uscita INT.O.
L’impulso radar ricevuto mentre l’ingresso INT.I è attivo viene memo-
rizzato ed eseguito solo quando l’ingresso INT.I si disattiva.
Se la funzione interblocco è disabilitata, l’ingresso INT.I diventa un
comando per l’apertura parziale della porta.
Selezionare nelle 2 centrali la funzione Y=1 quando le porte devono
aprirsi alternatamente.
Questa funzione permette di far aprire la seconda porta automatica so-
lamente quando la prima porta automatica è chiusa completamente e
viceversa, viene utilizzata per il classico taglio termico e per questioni
di sicurezza.
START
CLOSE
RAD EXT
STOP
OPEN
FOTO RALL
FOTO
RAD INT
INTERBLOCCO
