CN7 Connettore collegamento start, stop, radar interno, radar esterno e fotocellule
START Ingresso START (Normalmente Aperto)
Il comando START determina l’apertura della porta anche in stato di blocco.
Il comando può essere programmato con logica passo passo o temporizzata tramite parametro U “durata
START”
STOP Ingresso contatto STOP (Normalmente Chiuso)
Il comando STOP determina l’immediato arresto della porta e, nché rimane attivo, qualsiasi altro co-
mando viene ignorato.
FOTO Ingresso contatto FOTOCELLULE (Normalmente Chiuso)
Il comando FOTO determina la riapertura della porta se in fase di chiusura e, nché rimane attivo, non
permette la richiusura della stessa.
RAD INT Ingresso contatto RADAR INTERNO (Normalmente Aperto) Permette l’apertura.
RAD EXT Ingresso contatto RADAR ESTERNO (Normalmente Aperto) Permette l’apertura.
FOTO RALL Ingresso contatto FOTOCELLULE RALLENTAMENTO (Normalmente Chiuso)
Il comando FOTO RALL determina il rallentamento della porta sia in apertura che in chiusura, nche’
rimane attivo il contatto non permette la richiusura
COM Comune ingressi
CN8 Connettore alimentazione accessori 24V
+24V Positivo alimentazione radar e accessori
-24V Negativo alimentazione radar e accessori

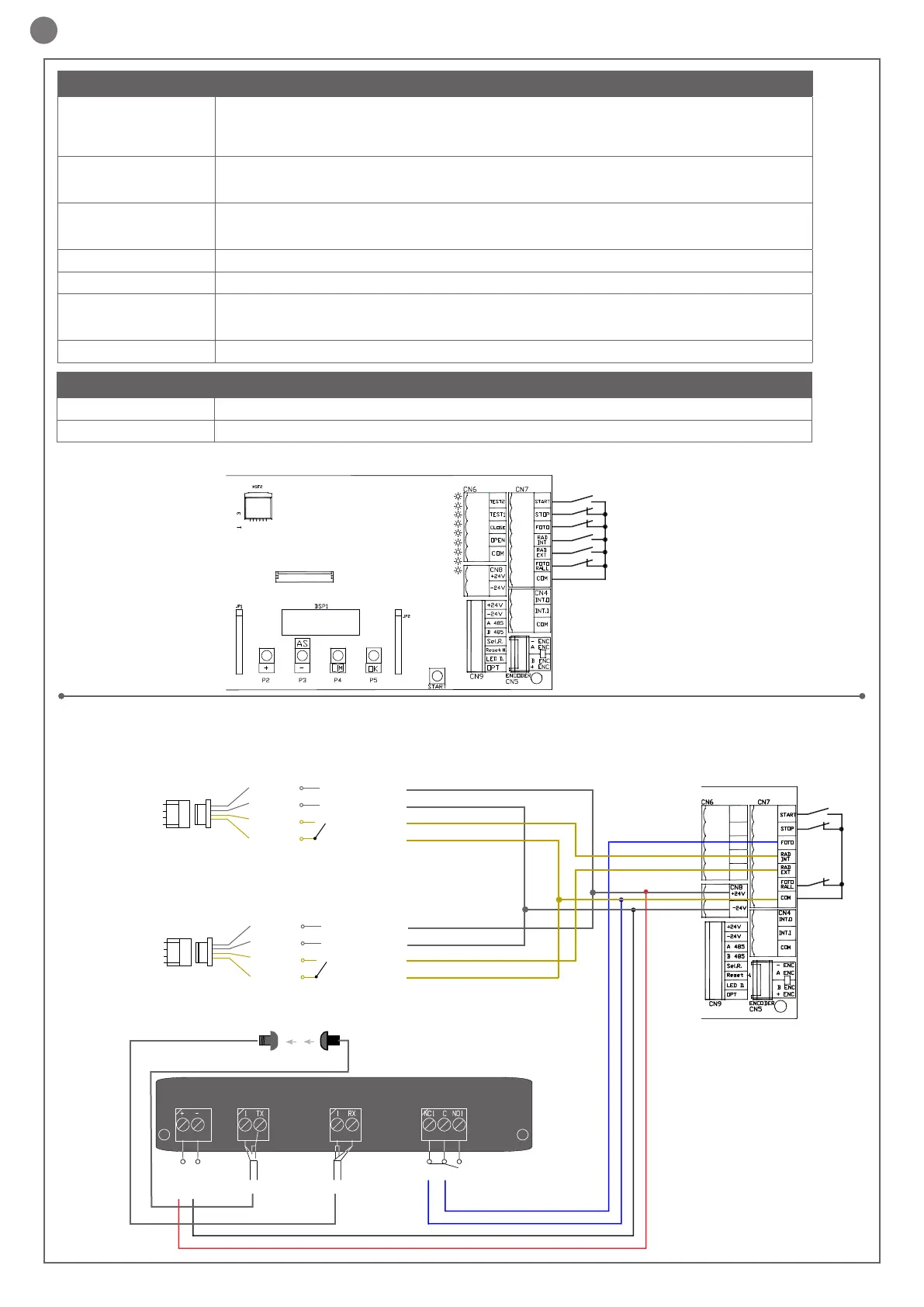

SCHEMA COLLEGAMENTI 900PA014S
900CT-PAE
Collegamenti
Collegamenti
SCHEMA COLLEGAMENTI 900PA012 HR942D
900PA012MW HR50
SCHEMA COLLEGAMENTI E SEGNALAZIONI LED
900PA012 HR942D
900PA012MW HR50
+24V
-24V
RAD INT
COM
+24V
-24V
RAD EXT
COM
Connettore
sul sensore
Colori cavi Descriz radar
RADAR INTERNO
Connettore
sul cavo
Grigio
Grigio
Giallo
Giallo
AC/DC 12 ~32V
AC/DC 12 ~32V
N.O.
N.O.
Connettore
sul sensore
Colori cavi Descriz radar
RADAR ESTERNO
Connettore
sul cavo
Grigio
Grigio
Giallo
Giallo
AC/DC 12 ~32V
AC/DC 12 ~32V
N.O.
N.O.
NO
NC
NC
NO
NO
NC
COM
NO
NC
NC
COM
+ -
~ ~
12/24Vac
START
CLOSE
RAD EXT
STOP
OPEN
FOTO RALL
FOTO
RAD INT
INTERBLOCCO
