9
IT
CN9 Connettore collegamento selettore manuale SMNPAE
+24V Positivo alimentazione selettore
-24V Negativo alimentazione selettore
A 485 Collegamento per programmatore EASY
B 485 Collegamento per programmatore EASY
Sel.R. Selettore rotativo
Reset H. Reset
LED D. Led di segnalazione errore
OPT Opzionale (non utilizzato)
1) - Senza selettore manuale
2) - Con selettore manuale 2 li
3) - Con selettore completo
Con il collegamento con soli 2 li si perde: indicazione luminosa led
errori, reset hardware, connessione del terminale EASY .
Installazione consigliata.
Nel caso non si voglia il selettore manuale è obbligatorio eseguire un
ponte sul connettore CN9 tra la connessione -24 e Reset
Cavo del
sensore
Colori cavi Descriz radar
Descriz radar
Collegamenti
Collegamenti
Colori cavi
Cavo del
sensore
RADAR INTERNO

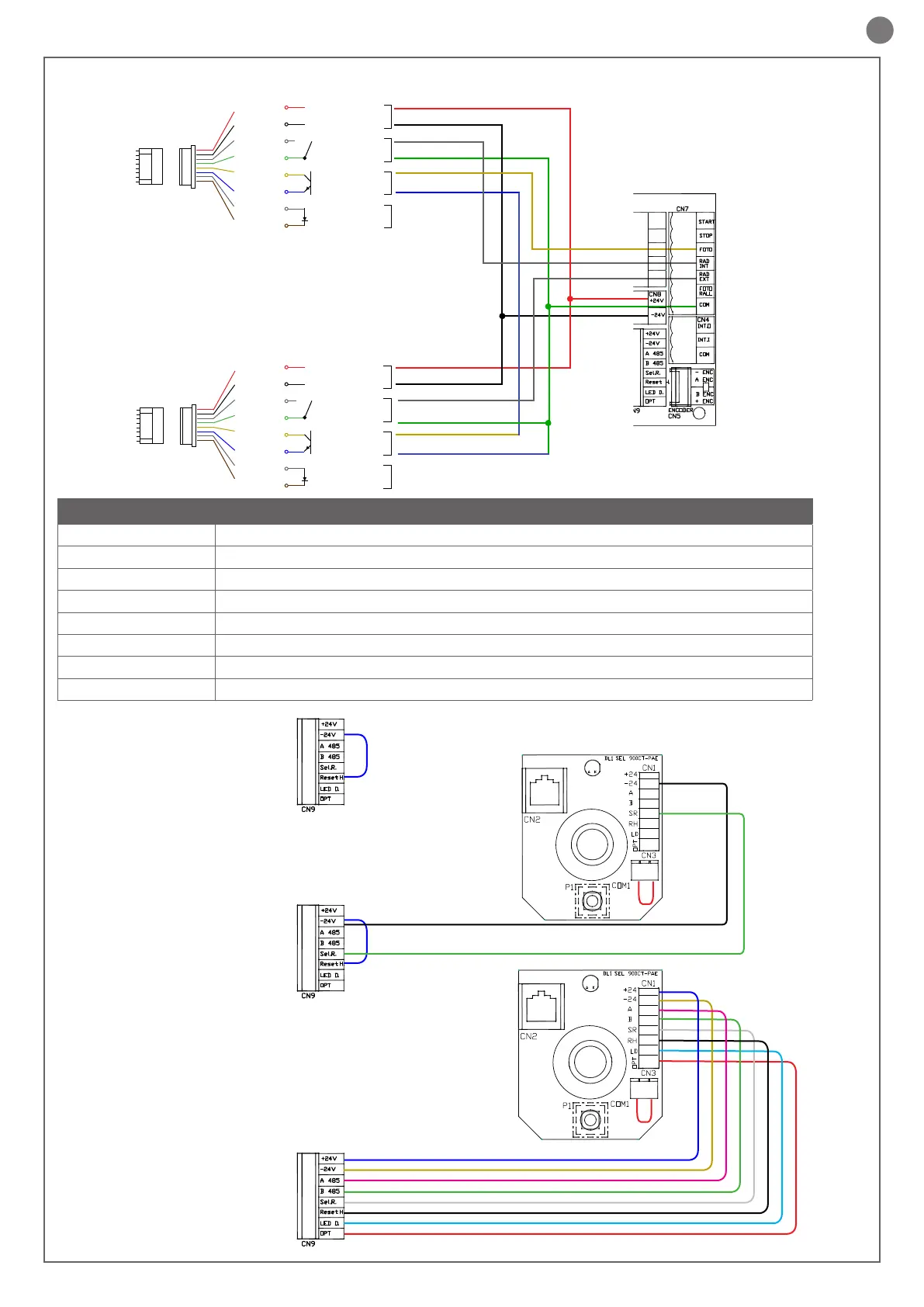

SCHEMA COLLEGAMENTI 900PA025CT HR100-CT
900PA025 CT HR100-CT
RADAR ESTERNO
900CT-PAE
Cavo
Cavo
Rosso
Nero
Bianco
Verde
Giallo (+)
Blu (-)
Grigio (+)
Marrone (-)
Rosso
Nero
Bianco
Verde
Giallo (+)
Blu (-)
Grigio (+)
Marrone (-)
AC/DC da 12 a 24V
AC/DC da 12 a 24V
N.O.
COM
Collettore
Trasmittente
Test-P
Test-N
Ingresso test
Uscita R1,2
Uscita R2,3,4,5
Potenza
AC/DC da 12 a 24V
AC/DC da 12 a 24V
N.O.
COM
Collettore
Trasmittente
Test-P
Test-N
Ingresso test
Uscita R1,2
Uscita R2,3,4,5
Potenza
