71

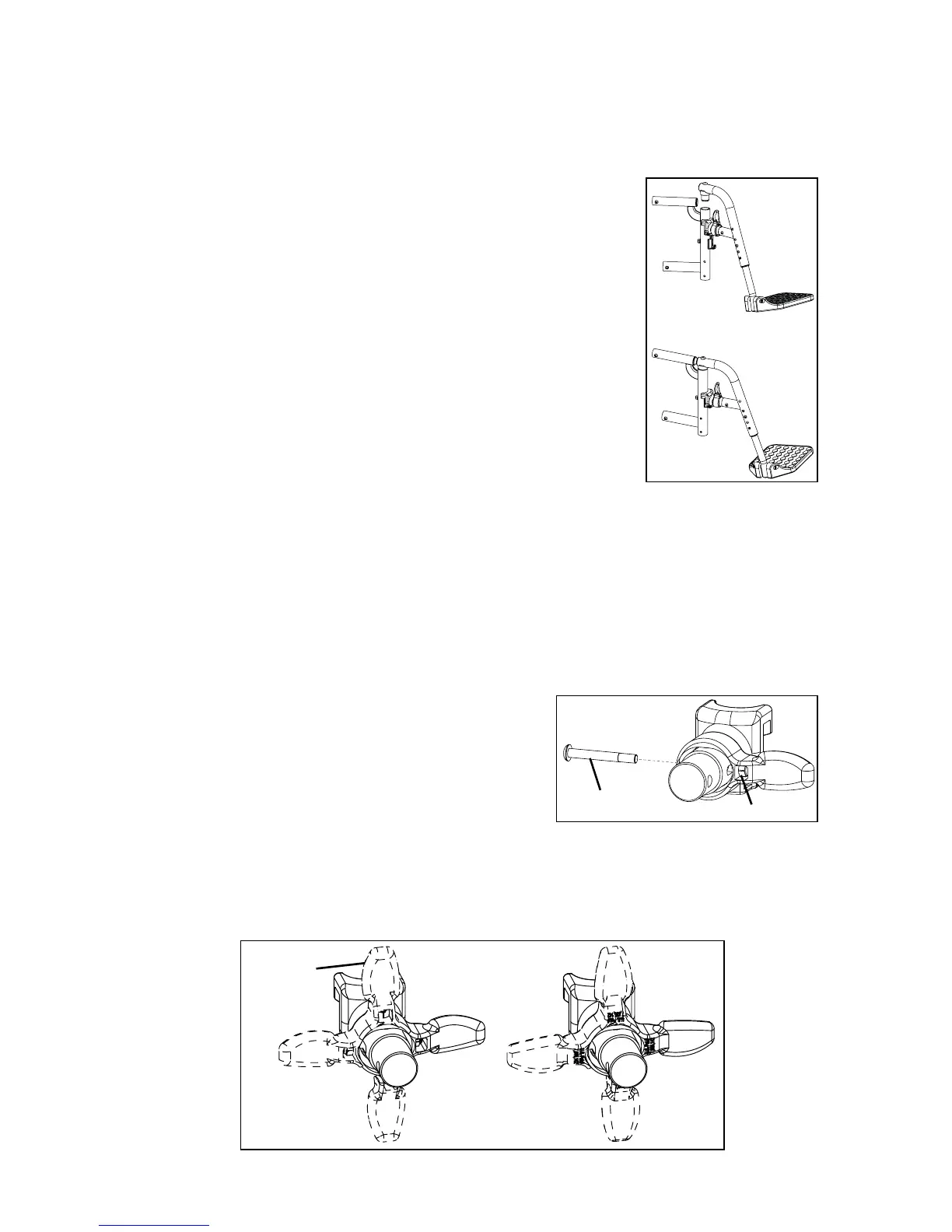

V. CONFIGURACIÓN Y USO
J. Apoyapiernas Swing Away con Pestillo de 4
Posiciones
1. Instalación
a. Colocar el sillín pivotante swing away dentro del receptor del
tubo anterior del cuadro (Fig. 11:A).
b. Rotar el apoyapies para que se alinee con el cuadro y se blo-
quee en su sitio (Fig. 11:B).
2. Abatiendo el Apoyapies
a. Hale o empuje el pestillo de extracción.
b. Rote el apoyapies hacia afuera o hacia adentro según su necesi-
dad.
3. Extracción
a. Para extraer el apoyapies, hale o empuje el pestillo de
extracción.
b. Hale el apoyapies hacia arriba para extraerlo. Usted también
puede abatir el apoyapies hacia adentro o hacia afuera antes de
halarlo hacia arriba.
4. Rotar (Fig. 12)
El pestillo de 4 posiciones posee ocho configuraciones posibles, cuatro con la curva de la palanca
hacia afuera y cuatro con la curva de la palanca hacia adentro. Ver Fig. 13 para ver las
configuraciones posibles.
a. Para rotar el pestillo de 4 posiciones, retire el tornillo utilizando una llave Allen de 3mm,
mientras la bandeja se halla todavía en la silla (el resorte debe estar colocado para extraer y
reinsertar el tornillo y al dejar la bandeja en la silla se mantiene el resorte instalado). Asegure
que la tuerca no caiga.
b. Rotar el pestillo de 4 posiciones en la orientación
deseada y volver a insertar el tornillo con la llave
Allen de 3mm. Asegure que la tuerca permanece
en su posición mientras ajusta el tornillo. No ajuste
demasiado el tornillo o el mecanismo se invalidará.
NOTA: Para regresar el pestillo de 4 posiciones retire el
mismo tornillo, pero deberá retirar la bandeja de su sitio.
Una vez retirada, deslice el pestillo hacia afuera, déle la vuelta y vuelva a instalarlo. Asegure que el
resorte está instalado presionando y sosteniendo el botón del pestillo, la tuerca debe permanecer
en su posición mientras se instala el tornillo.
NOTA: Usted no podrá obtener la posición in-line con la opción de apoyapies Pro ELR.
Fig. 11
A
B
Tornillo
Tuerca
Fig. 12
Ocho
Configuraciones
Posibles
Palanca
Hacia
Afuera
Palanca
Hacia
Adentro
Posición
Estandar
Fig. 13
