75
V. CONFIGURACIÓN Y USO
N. Respaldo de Altura Ajustable

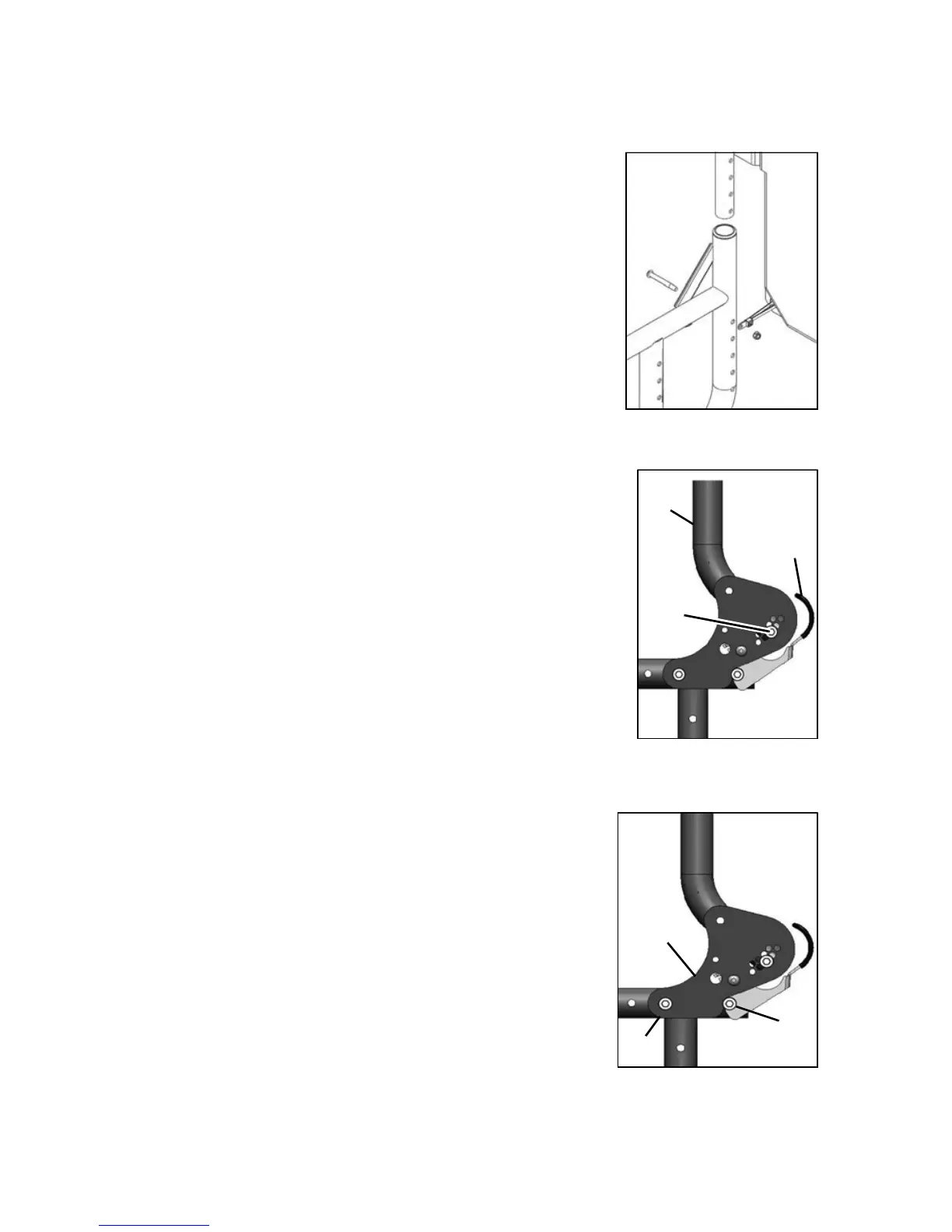

1. Ajuste de Altura (Fig. 22)
a. En los marcos laterales traseros hay agujeros de 1 pulgada de
diferencia que sujetan los tubos posteriores.
b. Retire los dos tornillos de cada marco lateral trasero.
c. Después de seleccionar la altura deseada, reemplace tornillo a
través del marco y el tubo del respaldo.
d. En la parte inferior de la tapicería está una lengüeta y una brida
de plástico. Ejecute el tornillo del marco a través de la brida de
plástico o si no hay suficiente espacio utilice el tornillo adicional
que se envió con el tapizado del respaldo.
e. Apriete y elimine cualquier exceso de la brida de plástico.
O. Respaldo de Profundidad Ajustable
1. Ajuste del Ángulo
a. Para ajustar los ángulos de respaldo quitar el tornillo M6 y la
tuerca (Fig. 23:A) en ambos lados que pasan por la placa trasera
y la parte posterior del tubo.
b. Gire la manija de empuje (Fig. 23:B) hacia delante o hacia atrás
hasta que haya alcanzado el ángulo deseado.
c. Vuelva a colocar los dos tornillos M6 a través de la placa trasera
en los barriles con rosca.
d. Repita en el otro respaldo.
2. Plegable
a. Para plegar los respaldos empujar la palanca (Fig. 23:C) hacia la
parte delantera de la silla. El respaldo girará y pliegue hacia adelante. Repita con el otro
lado.
3. Ajuste de Profundidad
a. Para cambiar la profundidad de su Catalyst 5 o Spark quite el
tornillo y la tuerca a cada lado de la placa trasera en la
posición (Fig. 24:E).
b. Retire el tornillo y la tuerca de cada lado de la placa de la cer-
radura (Fig. 24:F). El montaje del respaldo (Fig. 24:D) puede
entonces ser colocado de nuevo en un agujero disponible en
del marco lateral.
c. Después de reposicionamiento, sustituya los tornillos y tuer-
cas en la placa lateral a través de la ubicación (Fig. 24:E) y la
placa de la cerradura (Fig. 24:F).
Fig. 22
Fig. 23
B
C
A
Fig. 24
D
E
F
