19
CXRC BASSPEGEL-FERNBEDIENUNG INSTALLATION
(CXRC nicht inbegriffen. Siehe Seite 20.)
AMP1
AMP2
SUB
L R S
SL R
GND REM +12V

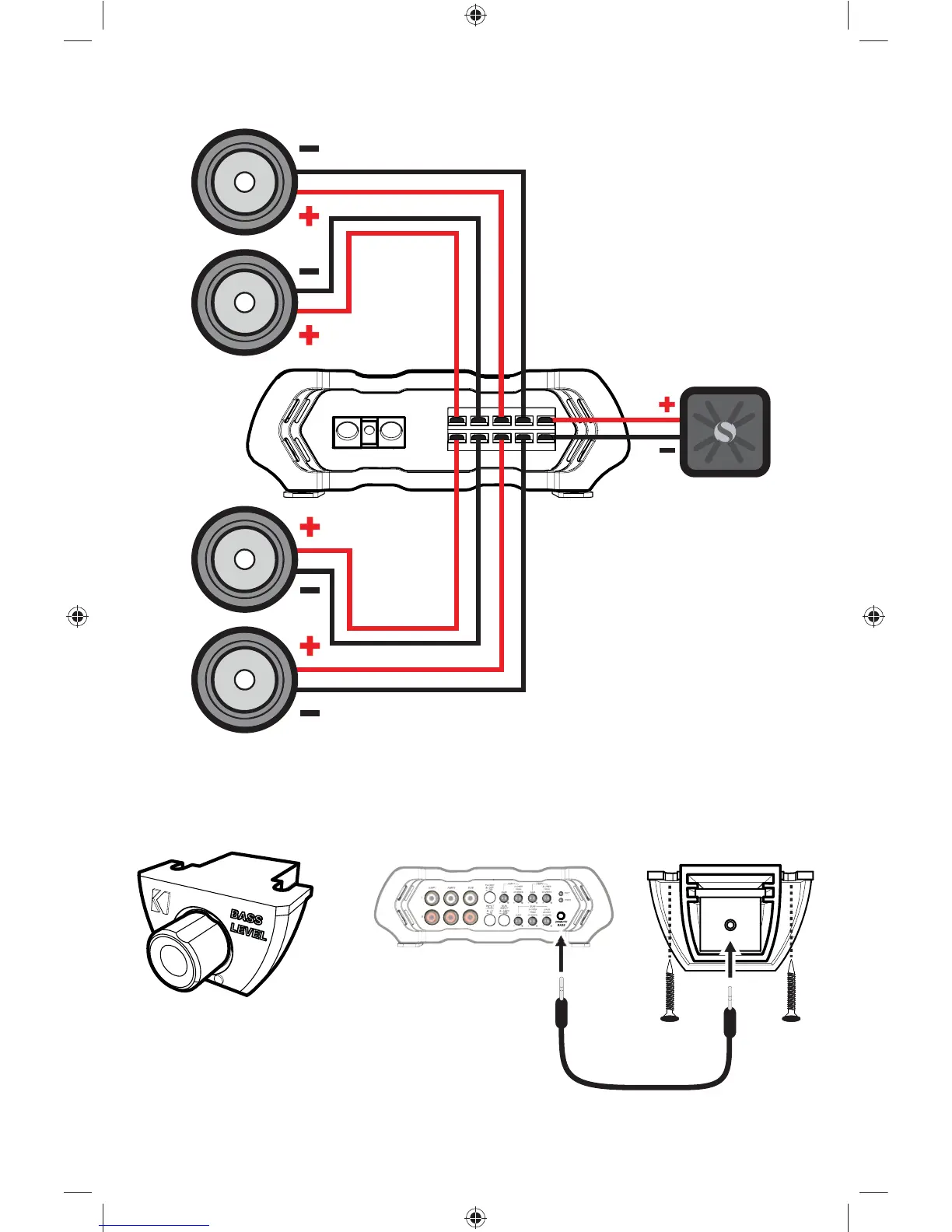

VIERKANALBETRIEB MIT SUBWOOFER
Minimal impedanz von 2 Ohm pro Kanal (AMP1, AMP2, und SUB Kanäle)
Stecken Sie das mitgelieferte 1/8 Zoll [3.5mm] Patchkabel in den CXRC-
Remote-Regler und in die “Remote-Bass”-Steckerbuchse am Verstärker.
Rückansicht
Montieren Sie den CXRC-Remote-Regler mit den mitgelieferten Schrauben.
Remote-Kabel geht Audio-, Kabel laufen
nicht parallel zum Stromkabel.
