26
CXRC TÉLÉCOMMANDE DU NIVEAU DES GRAVES INSTALLATION
(CXRC non inclus. Voir page 27.)
AMP1
AMP2
SUB
L R S
SL R
GND REM +12V

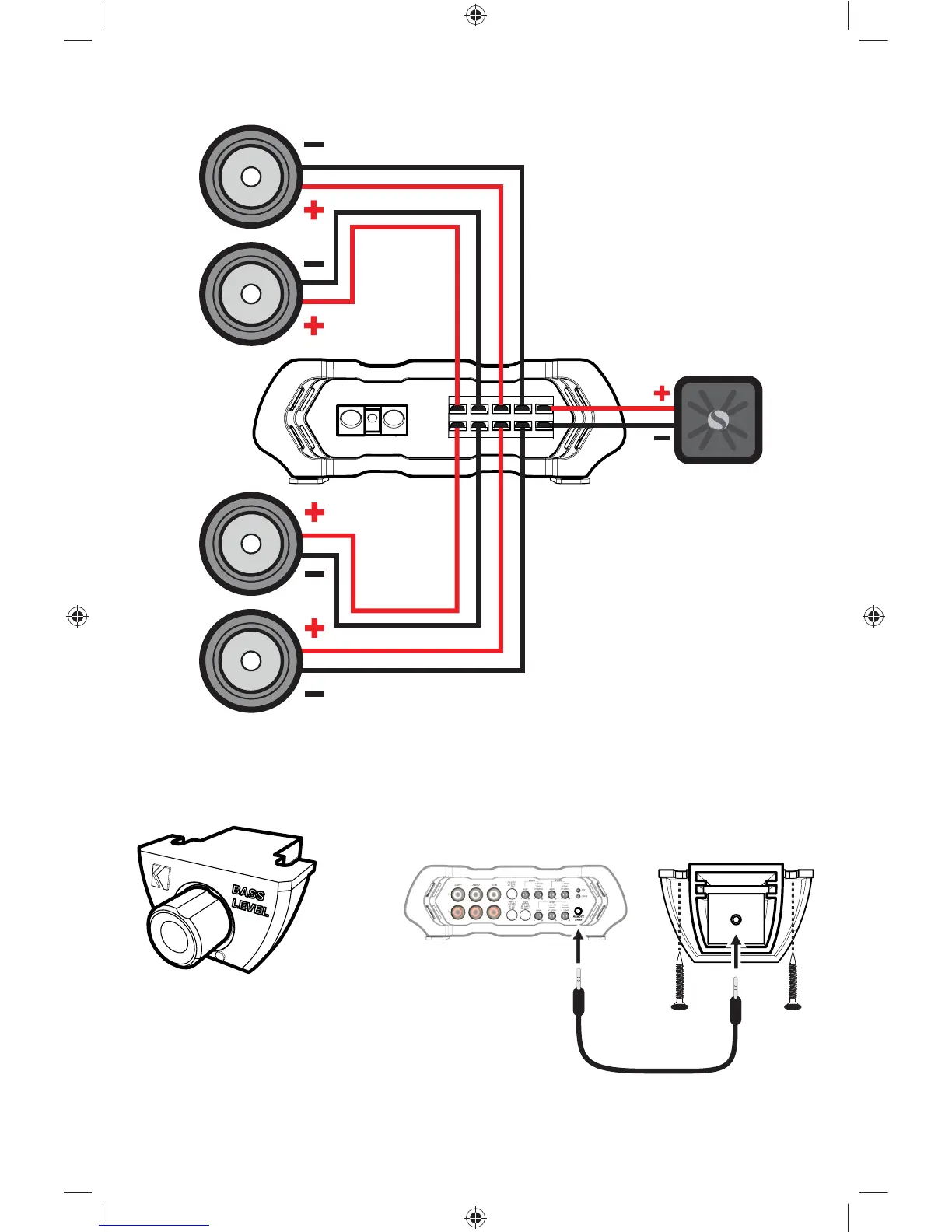

FONCTIONNEMENT À QUATRE CANAUX AVEC CAISSON DE GRAVES
impédance minimum de 2 ohms par canal (AMP1, AMP2, et le SUB canaux
Installez la télécommande CXRC en
surface en utilisant les vis fournies.
Câble de la télécommande passe
audio, ne le font pas parallèles à câbles
d’alimentation.
Vue arrière
Raccordez le cordon de raccordement de 1/8 pouces [3.5mm] alimentant
la télécommande CXRC et l’entrée « Basses à distance » sur l’amplifi cateur.
2012 CX 5-Channel Amp Rev F.indd 262012 CX 5-Channel Amp Rev F.indd 26 6/22/2012 3:09:02 PM6/22/2012 3:09:02 PM
