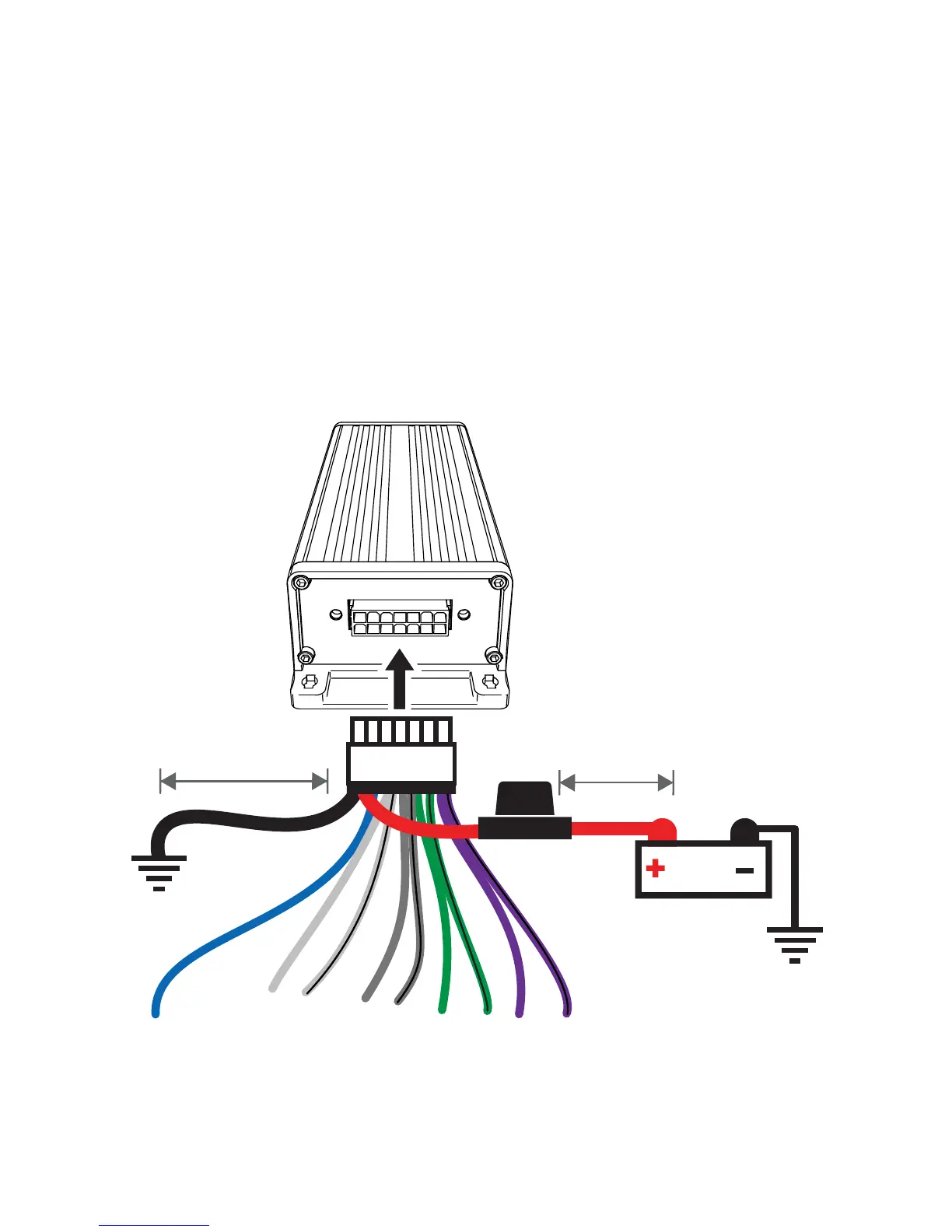

Cableado: Desconecte la batería del vehículo para evitar un cortocircuito eléctrico. Luego conecte el
cable de tierra al amplifi cador. Recorte el cable de tierra para que mida 24” (60 cm) o menos, y conéctelo
a un área de metal sólida libre de pintura y corrosión del chasis del vehículo. Se recomienda agregar otro
cable de tierra de esta longitud (o más largo) entre el polo negativo de la batería y el chasis del vehículo.
Mantenga alejado el cable de señal de audio de los arneses de cables de fábrica y otros cables de
alimentación. Si necesita cruzar estos cables, hágalo en un ángulo de 90 grados.
Corte el cable rojo de alimentación en bucle que se encuentra en el arnés de KEY y realice la instalación
utilizando un fusible de 20 A. El fusible debe estar como máximo a 18” (45 cm) de distancia de la batería
y en línea con el cable de alimentación del arnés, que se encuentra conectado a su amplifi cador. Si
alguna vez necesita retirar el amplifi cador del vehículo después de haberlo instalado, el último cable
que debe desconectar del amplifi cador es el cable de alimentación, lo contrario a lo que hizo cuando lo
instaló. El amplifi cador KEY puede utilizar el cableado directamente de su unidad de control, pero para
lograr los mejores resultados, se recomienda utilizar el cableado de tierra y alimentación de la batería y el
chasis del vehículo. KICKER recomienda un cable calibre 14.
