SKP-BC32HL POWER CONTROLLER (E) CE
19

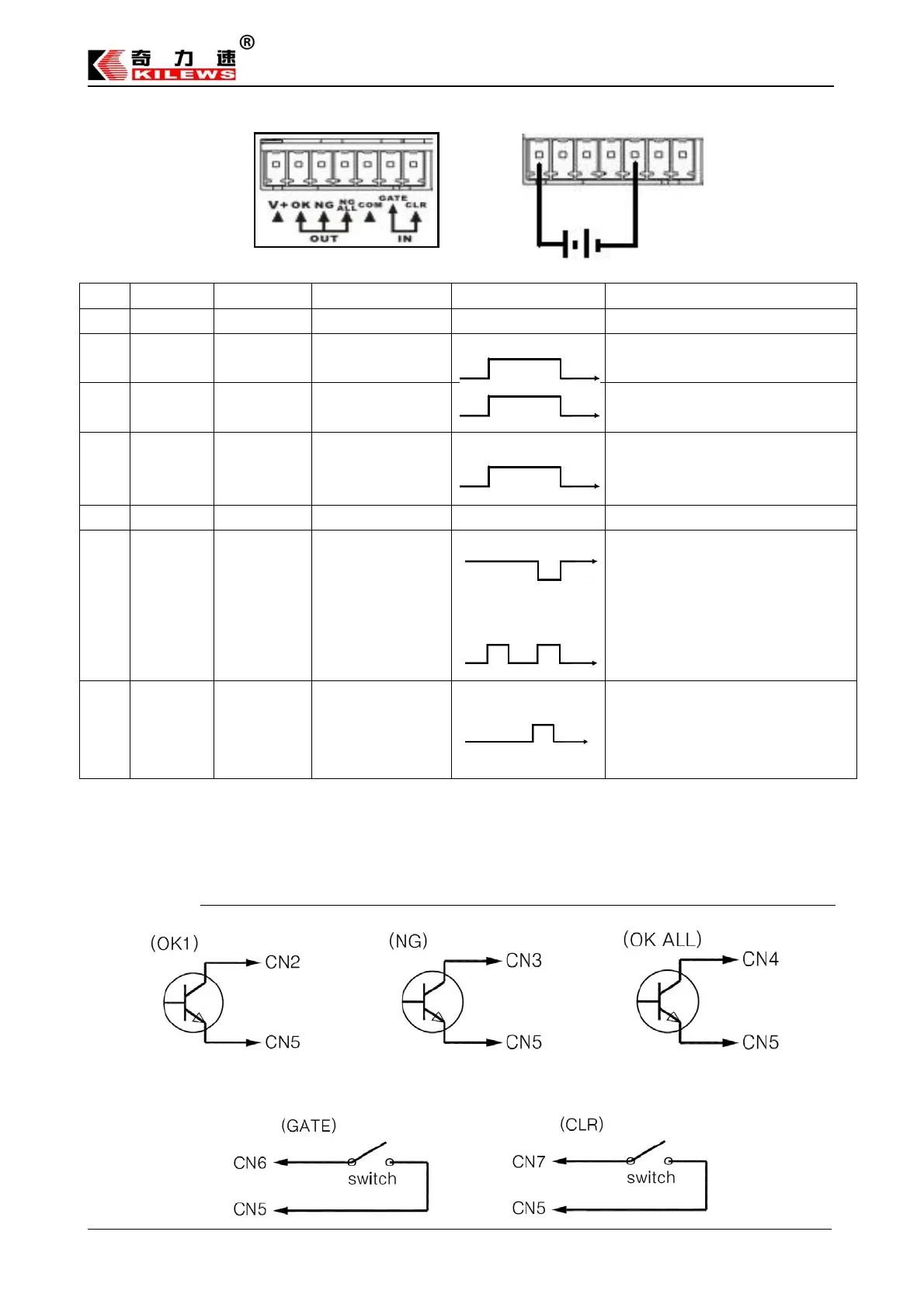

I/O 插孔說明：
No 名稱 輸入/輸出 內容 信號波形 備註
CN1 V+ +32V/20V
機器內置輸出電壓 DC32V/DC20V
CN2 OK
輸出
鎖完ㄧ顆螺絲
輸出一個訊號
自動開啟
若要輸入電壓請勿超過 24V /10mA
CN3 NG
輸出
當有錯誤操作
輸出一個訊號
自動開啟
若要輸入電壓請勿超過 24V /10mA
CN4 OK ALL
輸出
完成設定的螺
絲次數輸出一
個訊號
自動開啟
若要輸入電壓請勿超過 24V /10mA
根據”At”設定時間決定。
CN5 COM －
CN6 GATE
輸入 外接確認開關
OFF：
ON：
輸入一個確認信號，使機器判
定被鎖物為有效值。
感應開關：作業上的外接開關，可
以接上一個或兩個開關。
※接任何開關時都必須與 COM
(CN5) 銜接
CN7 CLR
輸入
外接CLEAR開關。
清除剩餘螺絲次數值，可外接
確認開關
※接任何開關時都必須與 COM
(CN5) 銜接
※CN1(V+)和CN5(COM) 可供給DC 32V/ DC20V
※SKP-BC32HL 系統使用的是 HI 則 CN1、CN5 提供的為 DC32V
※SKP-BC32HL系統使用的為 LO 則 CN1、CN5 提供的為 DC20V
※若需要其他的 DC 電壓使用者必須自行使用降壓電路來降壓
端子接線簡圖：
輸入 ※若使用者需要輸入電壓來驅動警示儀器，輸入電壓請勿超過 DC24V 10 mA。
輸出
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON ON
OFF OFF
OFF
ON
○
+
○
-
DC 20V /32V
