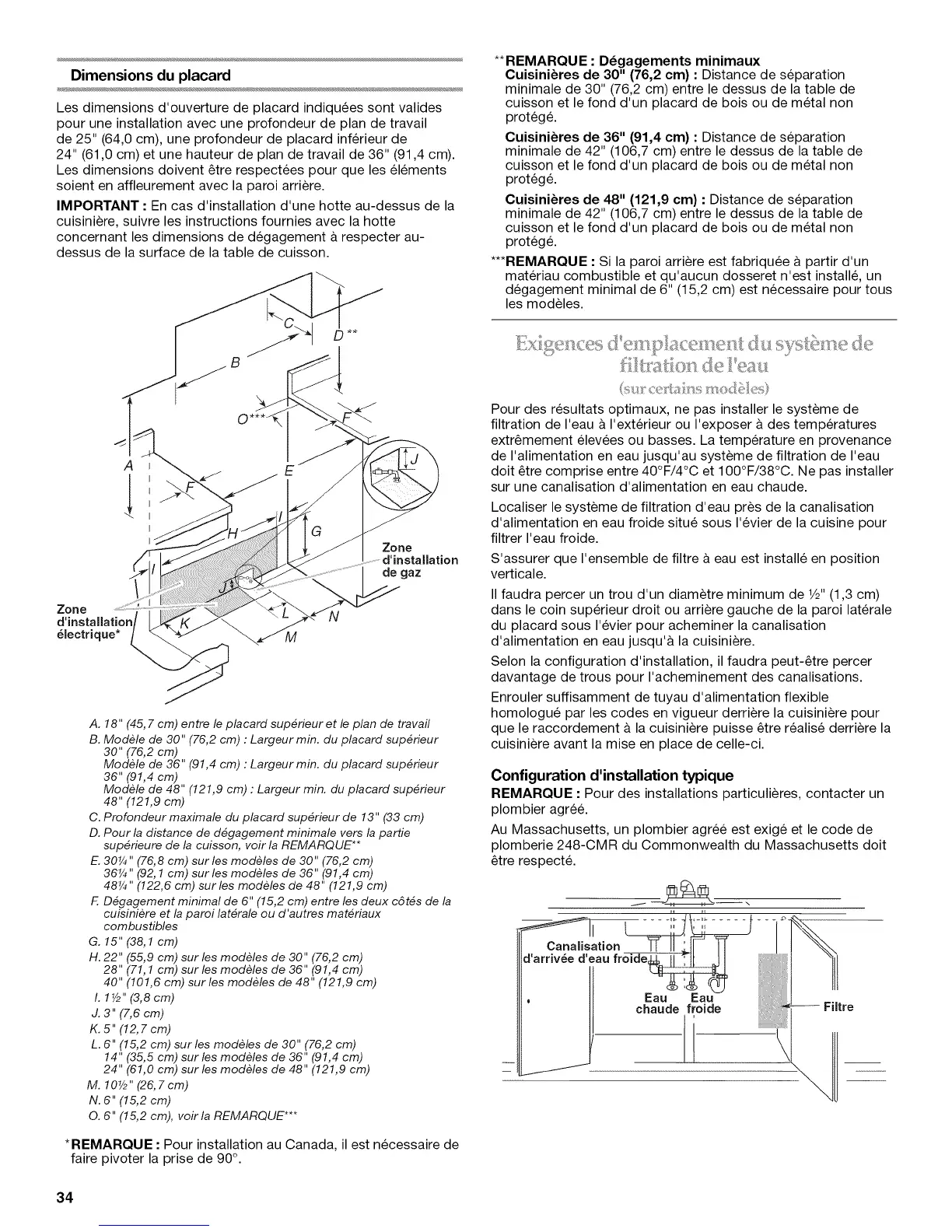

Dimensions du placard
Les dimensions d'ouverture de placard indiquees sont valides
pour une installation avec une profondeur de plan de travail
de 25" (64,0 cm), une profondeur de placard inferieur de
24" (61,0 cm) et une hauteur de plan de travail de 36" (91,4 cm).
Les dimensions doivent _tre respectees pour que les el6ments
soient en affleurement avec la paroi arriere.
IMPORTANT • En cas d'installation d'une hotte au-dessus de la
cuisiniere, suivre les instructions fournies avec la hotte
concernant les dimensions de degagement a respecter au-
dessus de la surface de la table de cuisson.
**REMAROUE : D_gagements minimaux
Cuisini_res de 30" (76,2 cm) : Distance de separation
minimale de 30" (76,2 cm) entre le dessus de la table de
cuisson et le fond d'un placard de bois ou de metal non
protege.
Cuisini_res de 36" (91,4 cm) : Distance de separation
minimale de 42" (106,7 cm) entre le dessus de la table de
cuisson et le fond d'un placard de bois ou de metal non
protege.
Cuisini_res de 48" (121,9 cm) : Distance de separation
minimale de 42" (106,7 cm) entre le dessus de la table de
cuisson et le fond d'un placard de bois ou de metal non
protege.
***REMARQUE : Si la paroi arriere est fabriquee & partir d'un
materiau combustible et qu'aucun dosseret n'est installe, un
degagement minimal de 6" (15,2 cm) est necessaire pour tous
les modeles.
A
Zone
d'installation/
_lectrique* L
N
Zone
d'installation
de gaz
A. 18" (45, 7 cm) entre le placard sup_rieur et le plan de travail
B. Modele de 30" (76,2 cm) : Largeur min. du placard sup_rieur
30" (76,2 cm)
Modele de 36" (91,4 cm) : Largeur min. du placard sup_rieur
36" (91,4 cm)
Modele de 48" (121,9 cm) : Largeur min. du placard sup_rieur
48" (121,9 cm)
C. Profondeur maximale du placard sup_rieur de 13" (33 cm)
D. Pour la distance de d_gagement minimale vers la partie
sup_rieure de la cuisson, voir la REMARQUE**
E. 30¼" (76,8 cm) sur les modeles de 30" (76,2 cm)
36¼" (92,1 cm) sur les modeles de 36" (91,4 cm)
48¼" (122,6 cm) sur les modeles de 48" (121,9 cm)
F. D_gagement minimal de 6" (15,2 cm) entre les deux c6t_s de la
cuisiniere et la paroi lat_rale ou d'autres mat_riaux
combustibles
G. 15" (38,1 cm)
H. 22" (55,9 cm) sur les modeles de 30" (76,2 cm)
28" (71,1 cm) sur les modeles de 36" (91,4 cm)
40" (101,6 cm) sur les modeles de 48" (121,9 cm)
I. 1Y2" (3,8 cm)
J. 3" (7,6 cm)
K. 5" (12, 7 cm)
L. 6" (15,2 cm) sur les modeles de 30" (76,2 cm)
14" (35,5 cm) sur les modeles de 36" (91,4 cm)
24" (61,0 cm) sur les modeles de 48" (121,9 cm)
M. 10Y2" (26,7cm)
N. 6" (15,2 cm)
O. 6" (15,2 cm), voir la REMARQUE***
*REMARQUE : Pour installation au Canada, il est necessaire de
faire pivoter la prise de 90°.
_';:;_,,,i_!.:_:,_scu=<,,.,..,o,. ,., d @:]sl;'s,laC@ s:i@sI,_ Is,,..............%),'s[ :_!_.e"....... d@
Pour des resultats optimaux, ne pas installer le systeme de
filtration de I'eau & I'exterieur ou I'exposer & des temperatures
extr_mement elevees ou basses. La temperature en provenance
de I'alimentation en eau jusqu'au systeme de filtration de I'eau
doit _tre comprise entre 40°F/4°C et 100°F/38°C. Ne pas installer
sur une canalisation d'alimentation en eau chaude.
Localiser le systeme de filtration d'eau pres de la canalisation
d'alimentation en eau froide situe sous I'evier de la cuisine pour
filtrer I'eau froide.
S'assurer que I'ensemble de filtre & eau est installe en position
verticale.
II faudra percer un trou d'un diametre minimum de 1/2"(1,3 cm)
dans le coin superieur droit ou arriere gauche de la paroi laterale
du placard sous I'evier pour acheminer la canalisation
d'alimentation en eau jusqu'& la cuisiniere.
Selon la configuration d'installation, il faudra peut-_tre percer
davantage de trous pour I'acheminement des canalisations.
Enrouler suffisamment de tuyau d'alimentation flexible
homologue par les codes en vigueur derriere la cuisiniere pour
que le raccordement & la cuisiniere puisse _tre realise derriere la
cuisiniere avant la mise en place de celle-ci.
Configuration d'installation typique
REMARQUE : Pour des installations particulieres, contacter un
plombier agree.
Au Massachusetts, un plombier agree est exige et le code de
plomberie 248-CMR du Commonwealth du Massachusetts doit
_tre respect&
p_ p_
chaude froide
34
