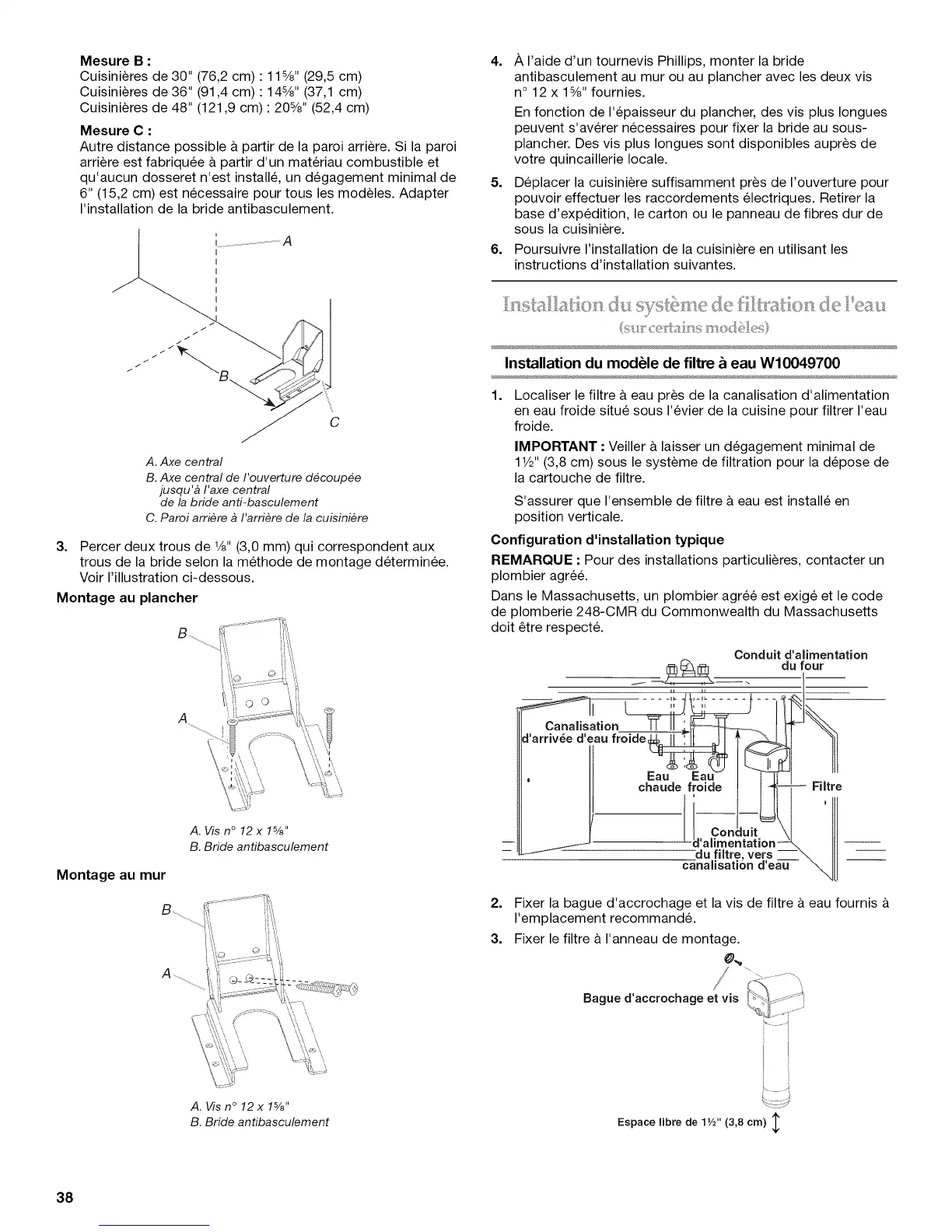

Mesure B :
Cuisinieres de 30" (76,2 cm) : 11%" (29,5 cm)
Cuisinieres de 36" (91,4 cm) : 145/8'' (37,1 cm)
Cuisinieres de 48" (121,9 cm) : 205/8'' (52,4 cm)
Mesure C :
Autre distance possible & partir de la paroi arriere. Si la paroi
arriere est fabriquee & partir d'un materiau combustible et
qu'aucun dosseret n'est installe, un degagement minimal de
6" (15,2 cm) est necessaire pour tous les modeles. Adapter
I'installation de la bride antibasculement.
I
I
I
I
I
I
c
A. Axe central
B. Axe central de I'ouverture d_coup_e
jusqu'4 I'axe central
de la bride anti-basculement
C. Paroi arriere _ I'arriere de la cuisiniere
3. Percer deux trous de 1/8"(3,0 mm) qui correspondent aux
trous de la bride selon la methode de montage determinee.
Voir I'illustration ci-dessous.
Montage au plancher
A
A. Vis n ° 12x1%"
B. Bride antibasculement
Montage au tour
4. A I'aide d'un tournevis Phillips, monter la bride
antibasculement au mur ou au plancher avec les deux vis
n° 12 x 15/8"fournies.
En fonction de I'epaisseur du plancher, des vis plus Iongues
peuvent s'averer necessaires pour fixer la bride au sous-
plancher. Des vis plus Iongues sont disponibles aupres de
votre quincaillerie locale.
5. Deplacer la cuisiniere suffisamment pres de I'ouverture pour
pouvoir effectuer les raccordements electriques. Retirer la
base d'expedition, le carton ou le panneau de fibres dur de
sous la cuisiniere.
6. Poursuivre I'installation de la cuisiniere en utilisant les
instructions d'installation suivantes.
Installation du module de filtre & eau W10049700
1=
Localiser le filtre a eau pres de la canalisation d'alimentation
en eau froide situe sous I'evier de la cuisine pour filtrer I'eau
froide.
IMPORTANT : Veiller & laisser un degagement minimal de
1V2" (3,8 cm) sous le systeme de filtration pour la depose de
la cartouche de filtre.
S'assurer que I'ensemble de filtre a eau est installe en
position verticale.
Configuration d'installation typique
REMARQUE : Pour des installations particulieres, contacter un
plombier agree.
Dans le Massachusetts, un plombier agree est exige et le code
de plomberie 248-CMR du Commonwealth du Massachusetts
doit _tre respect&
Conduit d'alimentation
du four
Canalisation
I'arriv_e d'eau froide
H
, li Eau Eat
J
chaude froide
/ du filtre, vers
canalisation d'eau--
Filtre
2=
3.
Fixer la bague d'accrochage et la vis de filtre a eau fournis
I'emplacement recommand&
Fixer le filtre a I'anneau de montage.
e,,
Bague d'accrochage et vis ,,,_..____'_-_J
A. Vis n ° 12 x 1%"
B. Bride antibasculement
Espace libre de 1W' (3,8 crn) t
38
