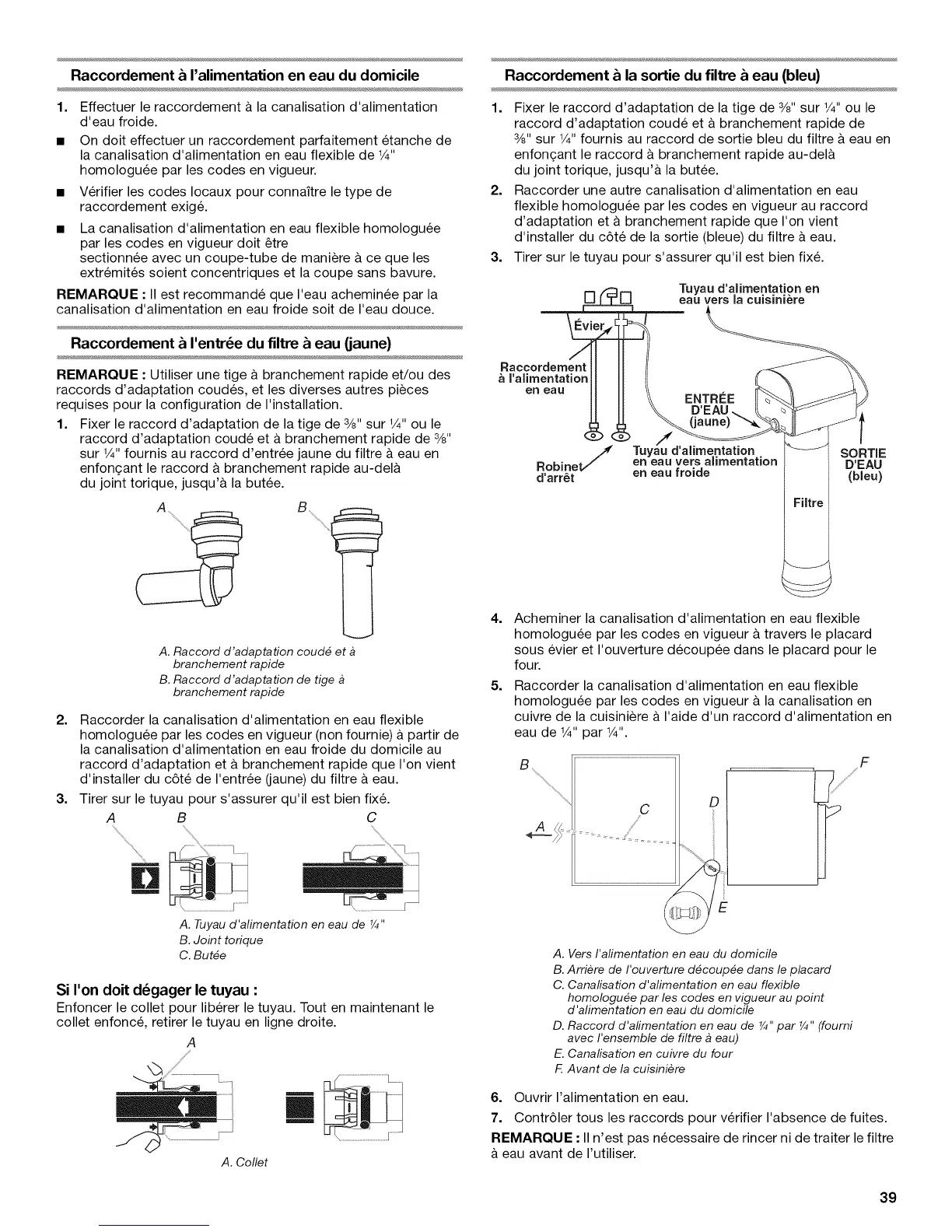

Raccordementb ralimentation en eau du domicile
1. Effectuer le raccordement & la canalisation d'alimentation
d'eau froide.
• On doit effectuer un raccordement parfaitement etanche de
la canalisation d'alimentation en eau flexible de 1¼,,
homologuee par les codes en vigueur.
• Verifier les codes Iocaux pour connaitre le type de
raccordement exig&
La canalisation d'alimentation en eau flexible homologuee
par les codes en vigueur doit _tre
sectionnee avec un coupe-tube de maniere & ce que les
extremites soient concentriques et la coupe sans bavure.
REMARQUE : II est recommande que I'eau acheminee par la
canalisation d'alimentation en eau froide soit de I'eau douce.
Raccordement b la sortie du filtre b eau (bleu)
1. Fixer le raccord d'adaptation de la tige de 3/8"sur 1/4"ou le
raccord d'adaptation coude et & branchement rapide de
3/8"sur 1/4"fournis au raccord de sortie bleu du filtre & eau en
enfon£;ant le raccord & branchement rapide au-del&
du joint torique, jusqu'& la butee.
2. Raccorder une autre canalisation d'alimentation en eau
flexible homologuee par les codes en vigueur au raccord
d'adaptation et & branchement rapide que I'on vient
d'installer du c6te de la sortie (bleue) du filtre & eau.
3. Tirer sur le tuyau pour s'assurer qu'il est bien fix&
3,--, Tuyau d'alimentation en
_U eau vers Jacuisiniere
Raccordement _ I'entr_e du filtre _ eau (jaune)
REMARQUE : Utiliser une tige & branchement rapide et/ou des
raccords d'adaptation coudes, et les diverses autres pieces
requises pour la configuration de I'installation.
1. Fixer le raccord d'adaptation de la tige de 3/8"sur %" ou le
raccord d'adaptation coude et & branchement rapide de 3/8"
sur 1/4"fournis au raccord d'entree jaune du filtre & eau en
enfon£;ant le raccord & branchement rapide au-del&
du joint torique, jusqu'& la butee.
A. Raccord d'adaptation coud_ et
branchement rapide
B. Raccord d'adaptation de tige
branchement rapide
2. Raccorder la canalisation d'alimentation en eau flexible
homologuee par les codes en vigueur (non fournie) & partir de
la canalisation d'alimentation en eau froide du domicile au
raccord d'adaptation et & branchement rapide que I'on vient
d'installer du cete de I'entree (jaune) du filtre & eau.
3. Tirer sur le tuyau pour s'assurer qu'il est bien fix&
A B
%,
C
A. Tuyau d'alimentation en eau de ¼"
B. Joint torique
C. Butte
Si ron doit d_gager le tuyau :
Enfoncer le collet pour liberer le tuyau. Tout en maintenant le
collet enfonce, retirer le tuyau en ligne droite.
A
A. Collet
Raccordement
ralimentation
en eau
ENTREE
(jaune)
V/ J d'alimentation
Robine en eau vers alimentation
d'arr6t en eau froide
SORTIE
D'EAU
(bleu)
4. Acheminer la canalisation d'alimentation en eau flexible
homologuee par les codes en vigueur & travers le placard
sous evier et I'ouverture decoupee dans le placard pour le
four.
5. Raccorder la canalisation d'alimentation en eau flexible
homologuee par les codes en vigueur & la canalisation en
cuivre de la cuisiniere a I'aide d'un raccord d'alimentation en
eau de W' par W'.
F
D
A. Vers I'afimentation en eau du domicile
B. Arriere de I'ouverture d_coup_e dans le placard
C. Canalisation d'alimentation en eau flexible
homologu_e par les codes en vigueur au point
d'alimentation en eau du domicile
D. Raccord d'afimentation en eau de ¼" par ¼" (fourni
avec I'ensemble de filtre _ eau)
E. Canalisation en cuivre du four
F. Avant de la cuisiniere
6. Ouvrir I'alimentation en eau.
7. Contr61er tousles raccords pour verifier I'absence de fuites.
REMARQUE : II n'est pas necessaire de rincer ni de traiter le filtre
& eau avant de I'utiliser.
39
