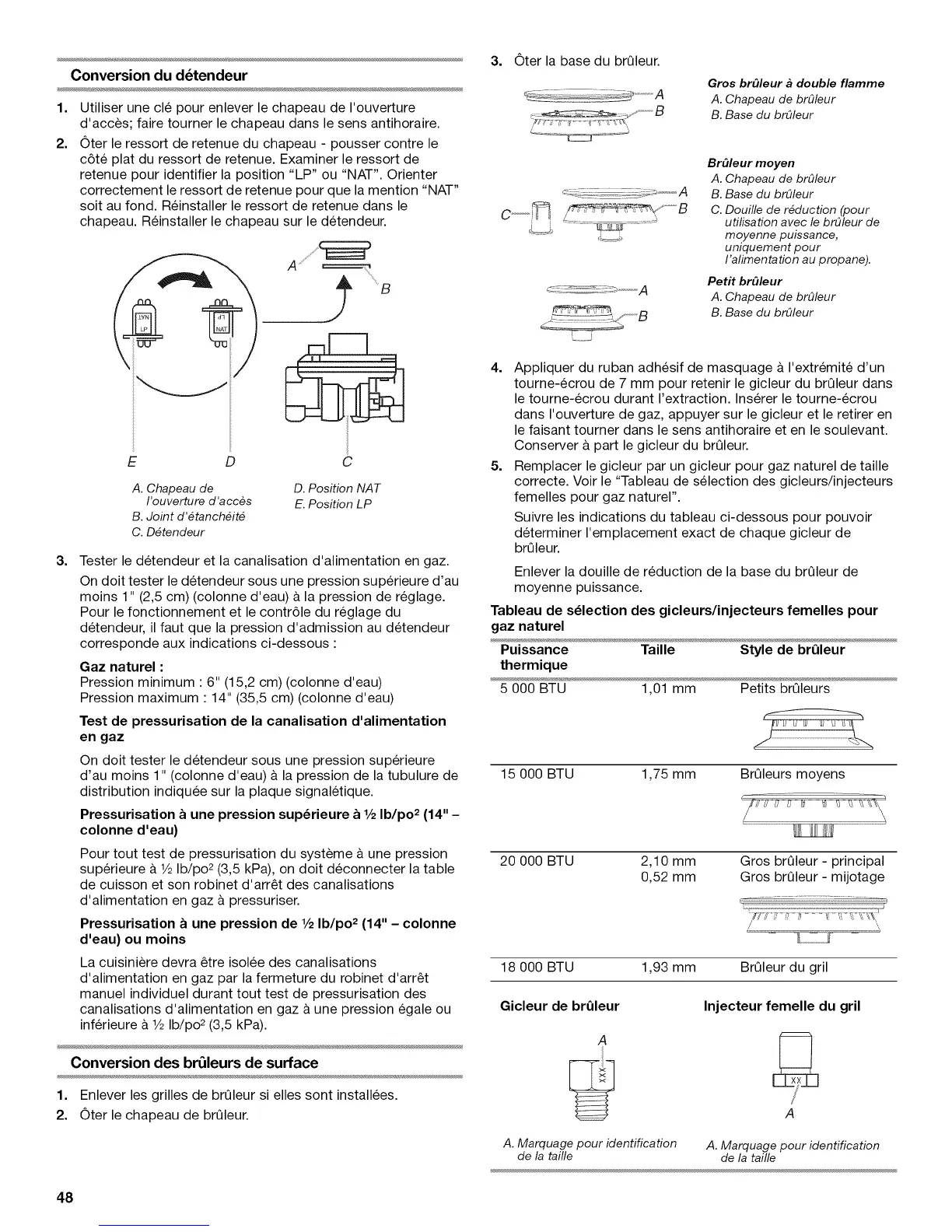

Conversion du d_tendeur
1. Utiliser une cle pour enlever le chapeau de I'ouverture
d'acces; faire tourner le chapeau dans le sens antihoraire.
2. Oter le ressort de retenue du chapeau - pousser contre le
c6te plat du ressort de retenue. Examiner le ressort de
retenue pour identifier la position "LP" ou "NAT". Orienter
correctement le ressort de retenue pour que la mention "NAT"
soit au fond. Reinstaller le ressort de retenue dans le
chapeau. Reinstaller le chapeau sur le detendeur.
E D
d
A. Chapeau de
I'ouverture d'acces
B. Joint d'dtanchditd
C. Ddtendeur
D. Position NAT
E. Position LP
3=
Tester le detendeur et la canalisation d'alimentation en gaz.
On doit tester le detendeur sous une pression superieure d'au
moins 1" (2,5 cm) (colonne d'eau) & la pression de reglage.
Pour le fonctionnement et le contr61e du reglage du
detendeur, il faut que la pression d'admission au detendeur
corresponde aux indications ci-dessous :
Gaz naturel •
Pression minimum : 6" (15,2 cm) (colonne d'eau)
Pression maximum : 14" (35,5 cm) (colonne d'eau)
Test de pressurisation de la canalisation d'alimentation
en gaz
On doit tester le detendeur sous une pression superieure
d'au moins 1" (colonne d'eau) & la pression de la tubulure de
distribution indiqu6e sur la plaque signaletique.
Pressurisation a une pression sup_rieure a 1/2Ib/po 2 (14" -
colonne d'eau)
Pour tout test de pressurisation du systeme & une pression
superieure & 1/2Ib/po 2(3,5 kPa), on doit deconnecter la table
de cuisson et son robinet d'arr_t des canalisations
d'alimentation en gaz & pressuriser.
Pressurisation a une pression de 1/2Ib/po 2 (14" - colonne
d'eau) ou moins
La cuisiniere devra _tre isolee des canalisations
d'alimentation en gaz par la fermeture du robinet d'arr_t
manuel individuel durant tout test de pressurisation des
canalisations d'alimentation en gaz & une pression egale ou
inferieure & 1/2Ib/po 2 (3,5 kPa).
Conversion des br_leurs de surface
1. Enlever les grilles de brQleur si elles sont installees.
2. Oter le chapeau de brQleur.
3. Oter la base du brQleur.
--A
--A
Gros brQleur _ double flamme
A. Chapeau de brDleur
B. Base du brDleur
Br_leur moyen
A. Chapeau de brOleur
B. Base du brOleur
C. Douille de rdduction (pour
utilisation avec le brOleur de
moyenne puissance,
uniquement pour
I'alimentation au propane).
Petit br_leur
A. Chapeau de brDleur
B. Base du brDleur
4. Appliquer du ruban adhesif de masquage & I'extremit6 d'un
tourne-ecrou de 7 mm pour retenir le gicleur du brQleur dans
le tourne-ecrou durant I'extraction. Inserer le tourne-ecrou
dans I'ouverture de gaz, appuyer sur le gicleur et le retirer en
le faisant tourner dans le sens antihoraire et en le soulevant.
Conserver & part le gicleur du brQleur.
5. Remplacer le gicleur par un gicleur pour gaz naturel de taille
correcte. Voir le "Tableau de selection des gicleurs/injecteurs
femelles pour gaz naturel".
Suivre les indications du tableau ci-dessous pour pouvoir
determiner I'emplacement exact de chaque gicleur de
brQleur.
Enlever la douille de reduction de la base du brQleur de
moyenne puissance.
Tableau de s_lection des gicleurs/injecteurs femelles pour
gaz naturel
Puissance Taille Style de br01eur
thermique
5 000 BTU 1,01 mm Petits brQleurs
15 000 BTU 1,75 mm BrQleurs moyens
20 000 BTU 2,10 mm
0,52 mm
Gros br01eur - principal
Gros br01eur - mijotage
18 000 BTU 1,93 mm BrQleur du gril
Gicleur de brOleur Injecteur femelle du gril
A
A. Marquage pour identification A. Marquage pour identification
de la taille de la taille
48
