*Percer sur l'axe central à 1¼" (3,1 cm) du mur arrière pour la
canalisation de gaz.
**Les canalisations de gaz doivent être installées dans la zone
ombrée afin de garantir un alignement correct de ce four avec
les placards.
***Les prises électriques encastrées doivent être installées dans
la zone ombrée pour garantir un alignement correct de ce four
avec les placards.
REMARQUE : Distance minimale de séparation de 24" (61,0 cm)
lorsque le fond d'un placard de bois ou de métal est protégé par
une planche ignifugée d'au moins ¹⁄₄" (0,64 cm) recouverte d'une
feuille métallique d'épaisseur égale ou supérieure à : acier calibre
28 MSG, acier inoxydable 0,015" (0,4 mm), aluminium 0,024"
(0,6 mm), ou cuivre 0,020" (0,5 mm).
Distance minimale de séparation de 30" (76,2 cm) entre le dessus
de la table de cuisson et le fond d'un placard de bois ou de métal
non protégé.
Spécifications électriques
Vérifier que le raccordement à la source d’électricité et le calibre
des conducteurs sont adéquats et conformes aux prescriptions
de la plus récente édition de la norme CSA C22.1, partie 1 - Code
canadien de l’électricité, et de tout code ou règlement local en
vigueur.
On peut obtenir un exemplaire de la norme ci-dessus auprès de :
Canadian Standards Association
178 Rexdale Blvd.
Toronto, ON M9W 1R3 CANADA
■ En cas de doute quant à la qualité de la liaison à la terre de la
cuisinière, consulter un électricien qualifié.
*La charge NEC calculée est inférieure à la charge totale
connectée indiquée sur la plaque signalétique.
■ Lorsqu’on dispose d’une alimentation électrique
monophasée à 4 conducteurs de 250 volts, 60 Hz, et CA
uniquement, une protection de circuit de 40 ampères
minimum est requise pour les cuisinières de 30" (76,2 cm);
dans chaque cas, la protection de circuit doit être protégée
par fusible aux deux extrémités de la ligne.
■ On recommande l’emploi d'un fusible temporisé ou d'un
disjoncteur.
■ Cette cuisinière est dotée d’un cordon d'alimentation
(homologation UL ou CSA International) destiné à être
branché sur une prise de courant murale standard 14-50R.
Veiller à ce que la prise de courant murale soit placée à
portée de la position de service finale de la cuisinière.
■ Ne pas utiliser de câble de rallonge.
■ Le schéma de câblage est situé à l’arrière de la cuisinière,
dans un sachet plastique.

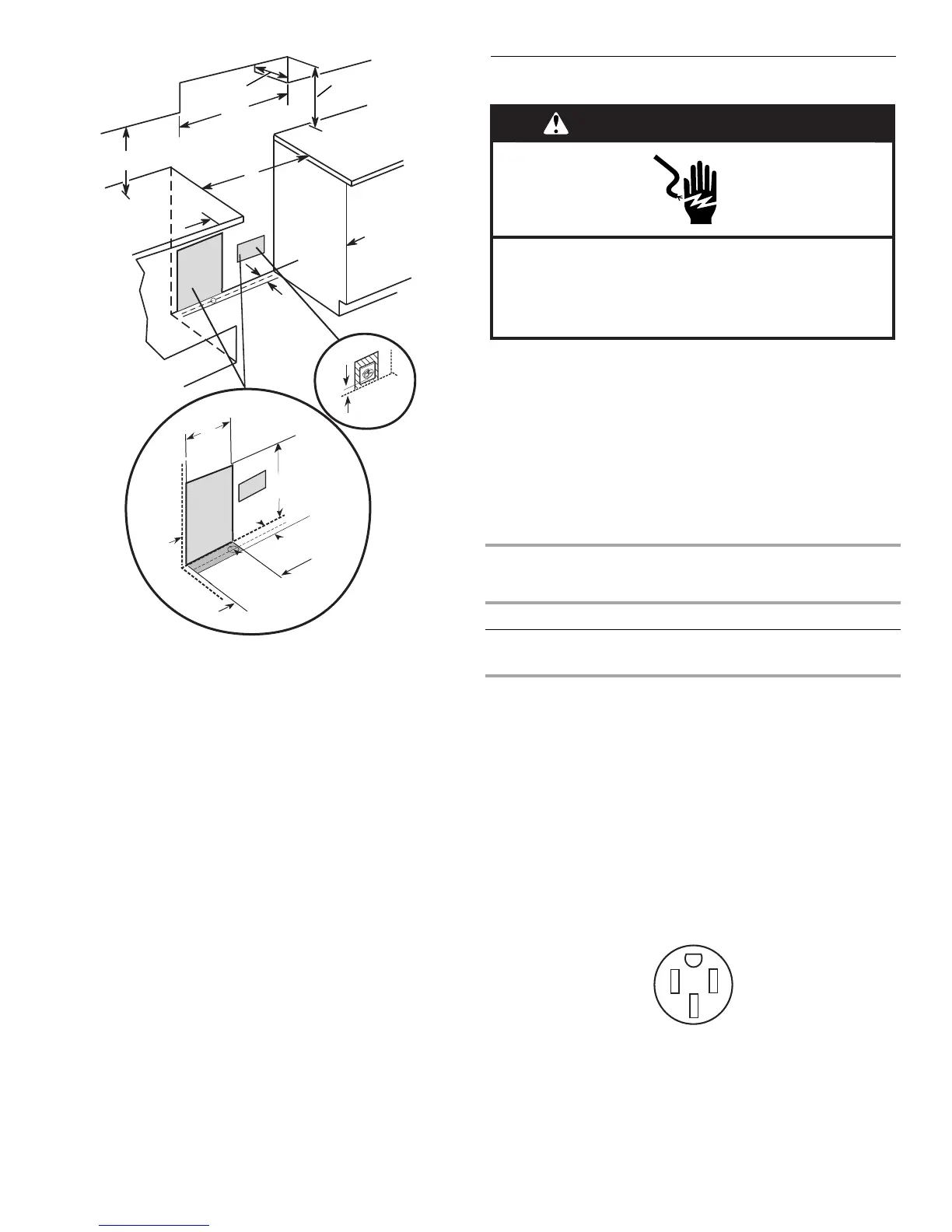

A. 18" (45,7 cm) entre le placard supérieur et le plan de travail
B. Profondeur des placards supérieurs : 13" (33 cm)
C. Largeur de l'ouverture 30" (76,2 cm) min.
D. Pour la distance libre minimale vers la partie supérieure de la table
de cuisson, voir la REMARQUE.
E. Aux États-Unis : Largeur de l’ouverture 30" (76,2 cm) min.
Au Canada : Largeur de l’ouverture 31" (78,7 cm) min.
F. Dégagement de 3" (7,6 cm) min. entre les deux côtés de la
cuisinière et les parois latérales ou d'autres matériaux combustibles.
G. La porte ou les charnières du placard ne doivent pas dépasser à
l'intérieur de l'ouverture.
H. Distance à partir du mur de 3" (7,6 cm)
I. 1
¹⁄₂
" (3,8 cm) min. à partir du côté droit du placard
J. 8" (20,3 cm) de largeur
K. 7" (17,8 cm) min. du sol
L. 2" (5,1 cm) min. du sol
B
D
C
E
A
F
G
H
I
J
K
L
8½"
(21,6 cm)
14"
(35,6 cm)
Emplacement de la
canalisation de gaz de
8½" (21,6 cm)**
1½"
(3,8 cm)
1¼"*
(3,1 cm)
2¼" (5,7 cm)
***
L
Spécifications électriques
pour la cuisinière*
Intensité nominale spécifiée
du cordon d’alimentation et
de la protection du circuit
120/240 volts 120/208 volts Ampères Temp. Rating
8,8 - 16,5 KW
16,6 - 22,5 KW
7,8 - 12,5 KW
12,6 - 18,5 KW
40 ou 50
50
194°F (90°C)
194°F (90°C)
AVERTISSEMENT
Risque de choc électrique
Relier la cuisinière à la terre.
Le non-respect de cette instruction peut causer
un décès, un incendie ou un choc électrique.
