3. À l’aide d’un tournevis Phillips ou T20
®
Torx
®
, retirer la base
du brûleur.
4. Appliquer du ruban adhésif de masquage à l'extrémité d’un
tourne-écrou de ⁹⁄₃₂" (7 mm) pour retenir le gicleur de gaz
propane dans le tourne-écrou durant l’extraction. Enfoncer le
tourne-écrou sur le gicleur de gaz propane; faire tourner dans
le sens antihoraire et soulever pour enlever le gicleur.
Conserver le gicleur pour propane.
Le tableau ci-dessous permet de sélectionner le gicleur pour gaz
naturel correct pour chaque brûleur. Se référer à la plaque
signalétique derrière le module de commande pour déterminer la
taille adéquate des gicleurs pour gaz naturel pour chacun des
brûleurs.
Tableau de sélection des gicleurs pour gaz naturel
5. Remplacer le gicleur pour gaz propane par le gicleur correct
pour gaz naturel. Voir le “Tableau de sélection des gicleurs
pour gaz naturel”.
6. Réinstaller la base de brûleur et serrer les vis à la main.
7. Réinstaller le chapeau de brûleur.
8. Répéter les étapes 1 à 7 pour les autres brûleurs.
9. Placer les gicleurs pour gaz propane dans le sachet de
pièces de plastique pour pouvoir les réutiliser ultérieurement
et conserver le tout avec le sachet de documentation.
10. Réinstaller les grilles des brûleurs.
11. Achever l’installation. Voir les sections “Raccordement au
gaz” et “Système d’allumage électronique”.
Il est très important de vérifier l’établissement de flammes
correctes sur les brûleurs de la table de cuisson. Le petit
cône intérieur devrait avoir une flamme bleue très nette de ¼"
à ½" (0,64 à 1,3 cm) de longueur. Le cône extérieur n’est pas
aussi net que le cône intérieur. Les flammes d'un brûleur
alimenté au gaz naturel ne comportent pas de pointe jaune.
IMPORTANT : Il peut être nécessaire de modifier le réglage
des flammes à la position du débit thermique minimum pour
chaque brûleur de la table de cuisson.

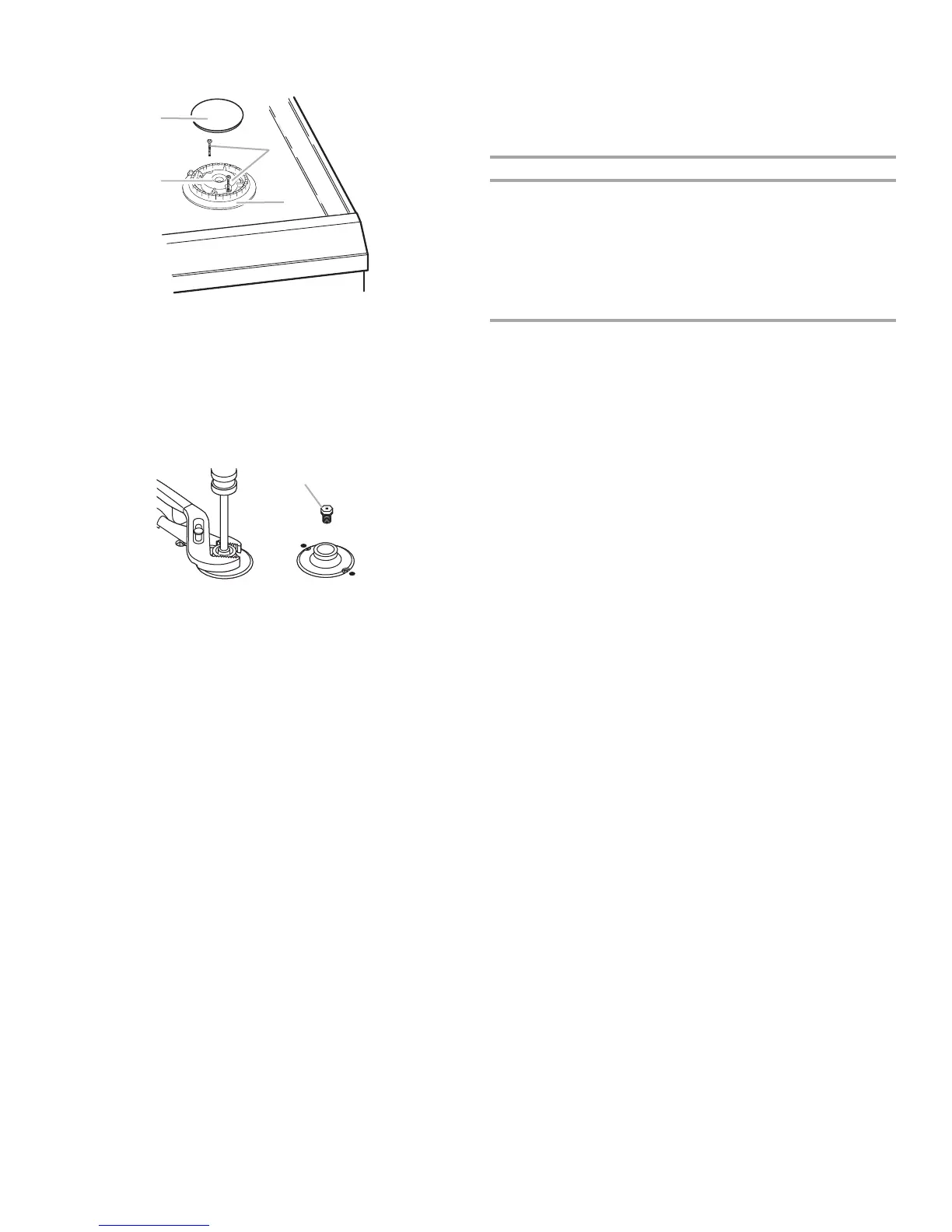

A. Chapeau de brûleur
B. Ouverture du tube
d’arrivée de gaz
C. Vis de la base du brûleur
D. Base du brûleur
A. Gicleur pour propane
Puissance thermique Couleur Numéro
5000 BTU Vert 107N
7300 BTU Jaune 125N
9200 BTU Orange 142N
10 000 BTU Transparent 149N
15 000 BTU Blanc 180N
16 000 BTU Noir 195N
