KitchenAid KSEG950ESS - Exigences Concernant Lévacuation

44

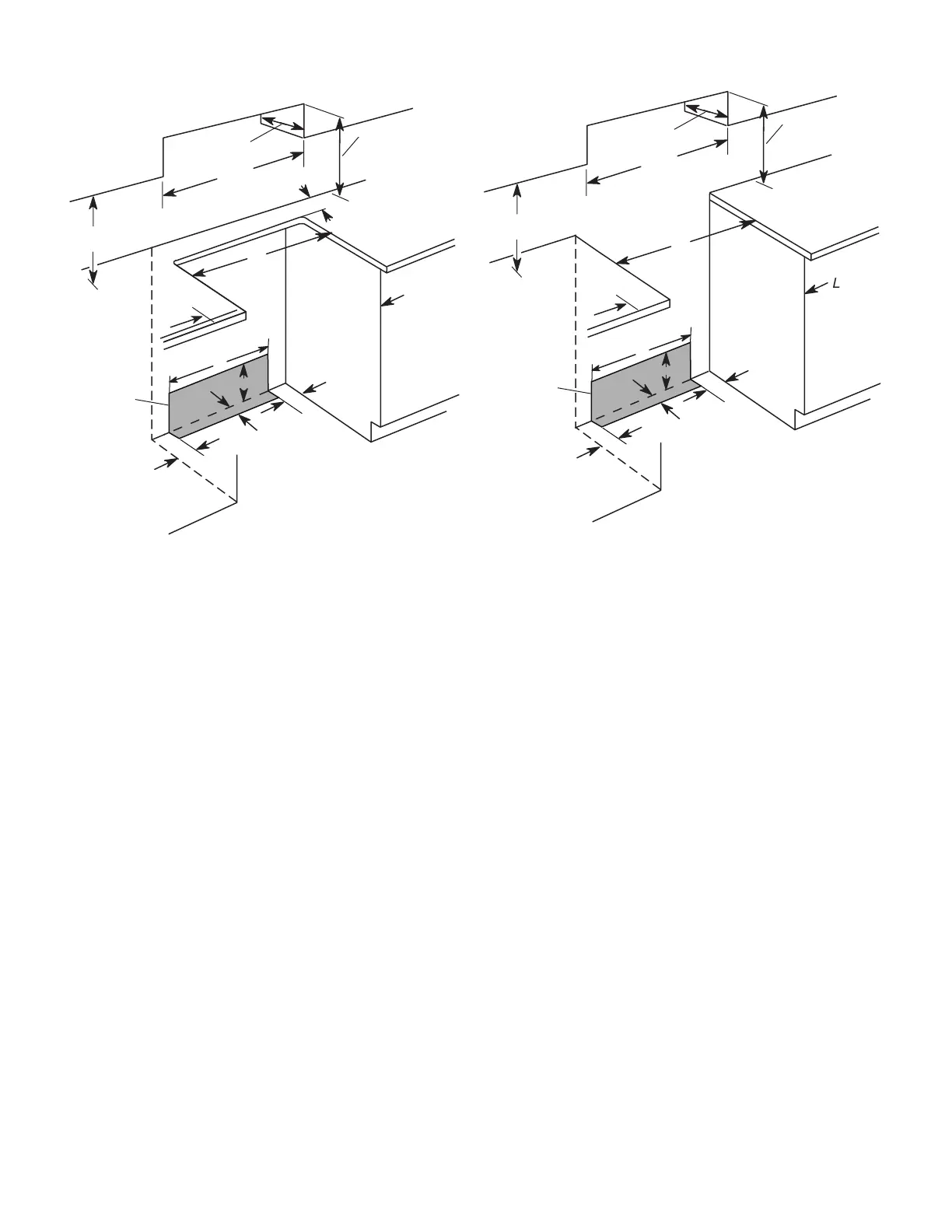

Découpe pour cuisinière encastrée Découpe pour cuisinière autoportante
L
A
B
C
D
E
F
M
H
I
J
K
G
J
J
K
G
F
J
H
L
E
C
B
D
A
I
A. 18 po (45,7 cm) entre l’armoire latérale supérieure et le comptoir
B. 13 po (33 cm) maximum de profondeur de l’armoire supérieure
C. 30 po (76,2 cm) minimum de largeur d’ouverture
D. Pour le dégagement minimum vers la partie supérieure de la table de
cuisson, voir la REMARQUE*.
E. 30 po (76,5 cm) minimum de largeur d’ouverture
F. 5 po (12,7 cm) minimum de dégagement entre les deux côtés de la
cuisinière et les parois latérales ou d’autres matériaux combustibles
G. La zone ombragée est recommandée pour l’installation de tuyau de
gaz rigide et de la prise avec mise à la terre
H. 13
1
/
8
po (33,3 cm)
I. 7
11
/
16
po (19,5 cm)
J. 4
13
/
16
po (12,2 cm)
K. 3
11
/
16
po (9,4 cm) plus la mesure M
L. La porte ou les charnières de l’armoire ne doivent pas dépasser à
l’intérieur de l’ouverture.
M. La profondeur restante du comptoir ne doit pas dépasser 2
1
/
4
po
(5,7 cm)
A. 18 po (45,7 cm) entre l’armoire latérale supérieure et le comptoir
B. 13 po (33 cm) maximum de profondeur de l’armoire supérieure
C. 30 po (76,2 cm) minimum de largeur d’ouverture
D. Pour le dégagement minimum vers la partie supérieure de la table de
cuisson, voir la REMARQUE*.
E. 30 po (76,2 cm) minimum de largeur d’ouverture
F. 5 po (12,7 cm) minimum de dégagement entre les deux côtés de la
cuisinière et les parois latérales ou d’autres matériaux combustibles
G. La zone ombragée est recommandée pour l’installation de tuyau de
gaz rigide et de la prise avec mise à la terre.
H. 13
1
/
8
po (33,3 cm)
I. 7
11
/
16
po (19,5 cm)
J. 4
13
/
16
po (12,2 cm)
K. 3
11
/
16
po (9,4 cm)
L. La porte ou les charnières de l’armoire ne doivent pas dépasser à
l’intérieur de l’ouverture.
REMARQUE* : Distance de séparation de 24 po (61,0 cm) ou plus lorsque le fond d’une armoire de bois ou de métal est protégé d’une
planche ignifugée d’au moins 1/4 po (6,4 mm) recouverte d’une feuille métallique d’épaisseur égale ou supérieure à : acier calibre 28
MSG, acier inoxydable 0,015 po (0,4 mm), aluminium 0,024 po (0,6 mm) ou cuivre 0,020 po (0,5 mm).
Distance de séparation minimale de 30 po (76,2 cm) ou plus entre le dessus de la table de cuisson et le fond d’une armoire de bois ou de
métal non protégée.
Exigences concernant l’évacuation
IMPORTANT : Cette cuisinière doit être évacuée à l’extérieur à
moins d’utiliser un système d’évacuation sans conduit. Voir la
section « Méthodes d’évacuation ».
� Ne pas terminer le circuit d’évacuation dans un grenier ou
dans un autre espace clos.
� Utiliser un clapet de conduit approuvé pour que le rendement
soit correct. Si une bouche de décharge de toit ou murale est
utilisée, s’assurer que ses dimensions ne sont pas plus petites
et qu’elle est équipée d’un clapet antiretour.
� Le circuit d’évacuation doit se terminer à l’extérieur à moins
d’utiliser un système d’évacuation sans conduit.
� Utiliser uniquement un conduit métallique rond de 5 po
(12,7 cm) ou 6 po (15,2 cm) ou un conduit rectangulaire de
3
1
/
4
po x 10 po (8,3 cm
x 25,4 cm).
� Un conduit en métal rigide est recommandé. Pour une
performance optimale, ne pas utiliser de conduit de plastique
ou en aluminium.
� Dans ce cas, on devra construire une structure de support
appropriée.
� La taille du conduit doit être uniforme.
� Le circuit d’évacuation doit comporter un clapet anti-reflux.
� Assurer l’étanchéité au niveau de chaque jointure du circuit
d’évacuation.
