25

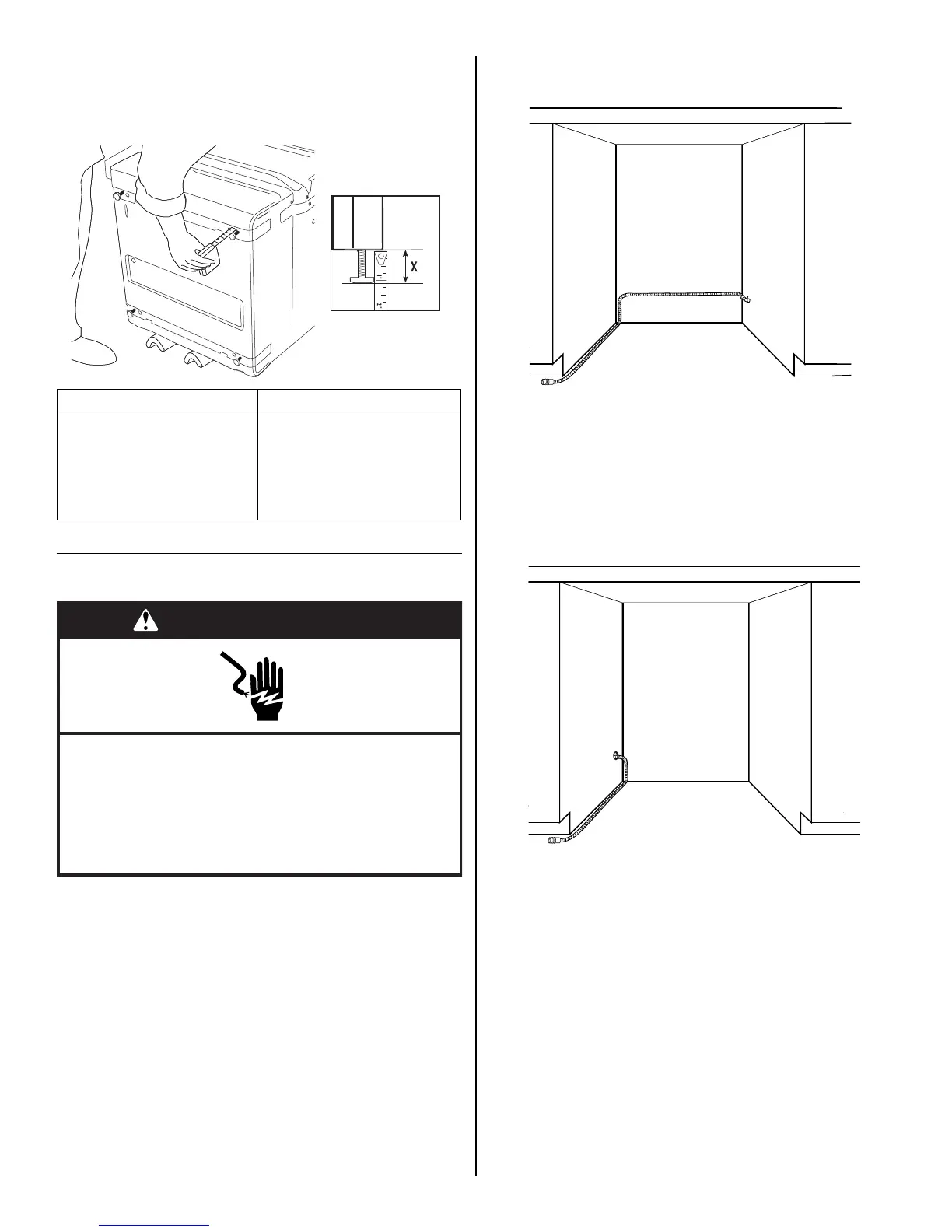

2. Con la ayuda de dos o más personas, coloque los esquineros
de embalaje en el piso y apoye la lavavajillas sobre su lado
posterior.
3. Ajuste las patas niveladoras según la medida de la abertura
del armario y la tabla a continuación.
4. Coloque la lavavajillas en posición vertical.
Dirija el cableado eléctrico
Siga todos los códigos y ordenanzas locales y nacionales para
completar el suministro eléctrico a la carcasa.
Opción 1: Ruta de servicio del lado derecho
Después de dirigir el cable eléctrico a través del orificio en el lado
derecho, sujete el cable al lado posterior izquierdo de la pared del
armario a 8" (20,32 cm) del piso. Luego continúe dirigiendo el
cable a lo largo del lado izquierdo de la abertura del armario hacia
el frente de la misma.
Opción 2: Ruta de servicio del lado izquierdo
Después de dirigir el cable eléctrico a través del orificio en el lado
izquierdo, continúe dirigiendo el cable a lo largo del lado izquierdo
del armario hacia el frente de la abertura.
H : X H : X
33
⁷⁄₈ " (86 cm) : 0" 34 ¹⁄₂ " (87,6 cm) : ⁵⁄₈ " (1,6 cm)
34" (86,3 cm) :
¹⁄₈ " (0,3 cm) 34 ⁵⁄₈ " (87,9 cm) : ³⁄₄ " (1,9 cm)
34
¹⁄₈ " (86,7 cm) :¼" (0,6 cm) 34 ³⁄₄ " (88,3 cm) : ⁷⁄₈ " (2,2 cm)
34
¹⁄₄ " (87 cm) : ³⁄₈ " (1 cm) 34 ⁷⁄₈ " (88,6 cm) :1" (2,5 cm)
34
³⁄₈ " (87,3 cm) :½" (1,3 cm) 35" (88,9 cm) :1 ¹⁄₈ " (2,9 cm)
X
ADVERTENCIA
Peligro de Choque Eléctrico
Desconecte el suministro de energía en la caja de
fusibles o cortacircuitos antes de instalar
la lavavajillas.
No seguir esta instrucción puede ocasionar la muerte o
choque eléctrico.
Dirija el cable a través del orificio de 1½" (3,81 cm)
ubicado a 8" (20,32 cm) del piso.
Dirija el cable a través del orificio de 1½" (3,81 cm) ubicado a 8"
(20,32 cm) del piso.
