44

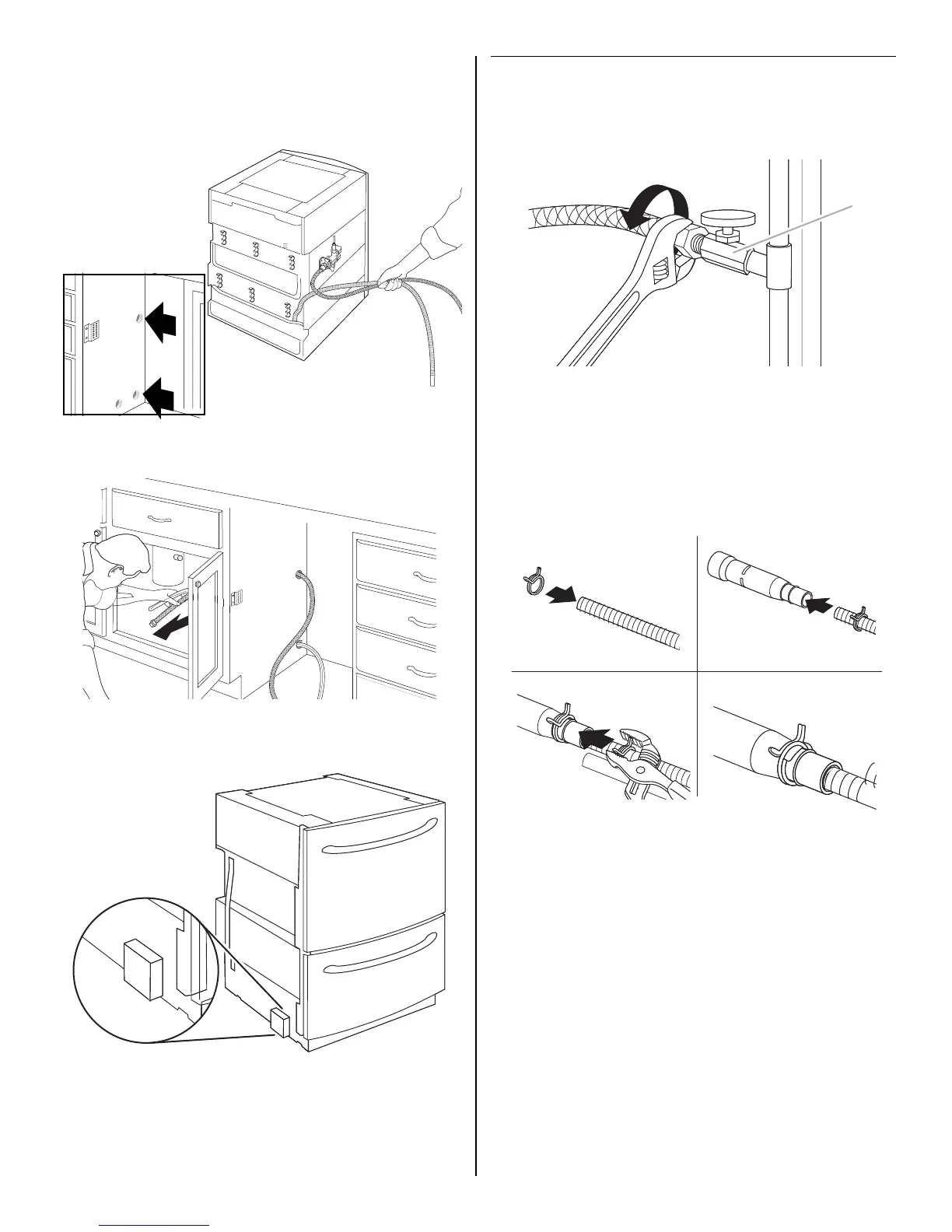

Option 2 : Accès aux raccordements électriques par la
gauche
■ Pour un acheminement par la gauche, placer le tuyau
dans la bride sur le côté inférieur droit du lave-vaisselle.
■ Acheminer la canalisation d'alimentation en eau et les
tuyaux de vidange jusqu'à l'intérieur du placard.
■ Faire glisser le lave-vaisselle jusqu'à mi-chemin dans la
cavité d'encastrement. L'accès au boîtier de connexion
doit être laissé libre.
Raccordement du conduit d'alimentation en
eau et des tuyaux de vidange
1. Connecter le tuyau d'arrivée d'eau au robinet d'arrêt sous
l'évier.
2. Enfiler les brides sur les tuyaux d'évacuation (figure A). Ne pas
couper les tuyaux d'évacuation.
3. Engager complètement les tuyaux sur les branches du
raccord du circuit d'évacuation (figure B); on doit entendre
plusieurs “clics”.
4. Placer la bride de serrage à la position appropriée (figures C et
D).
5. Connecter le tuyau d'évacuation - utiliser l'une des options
suivantes :
A. Arrivée d'eau chaude
A
B
C
D
