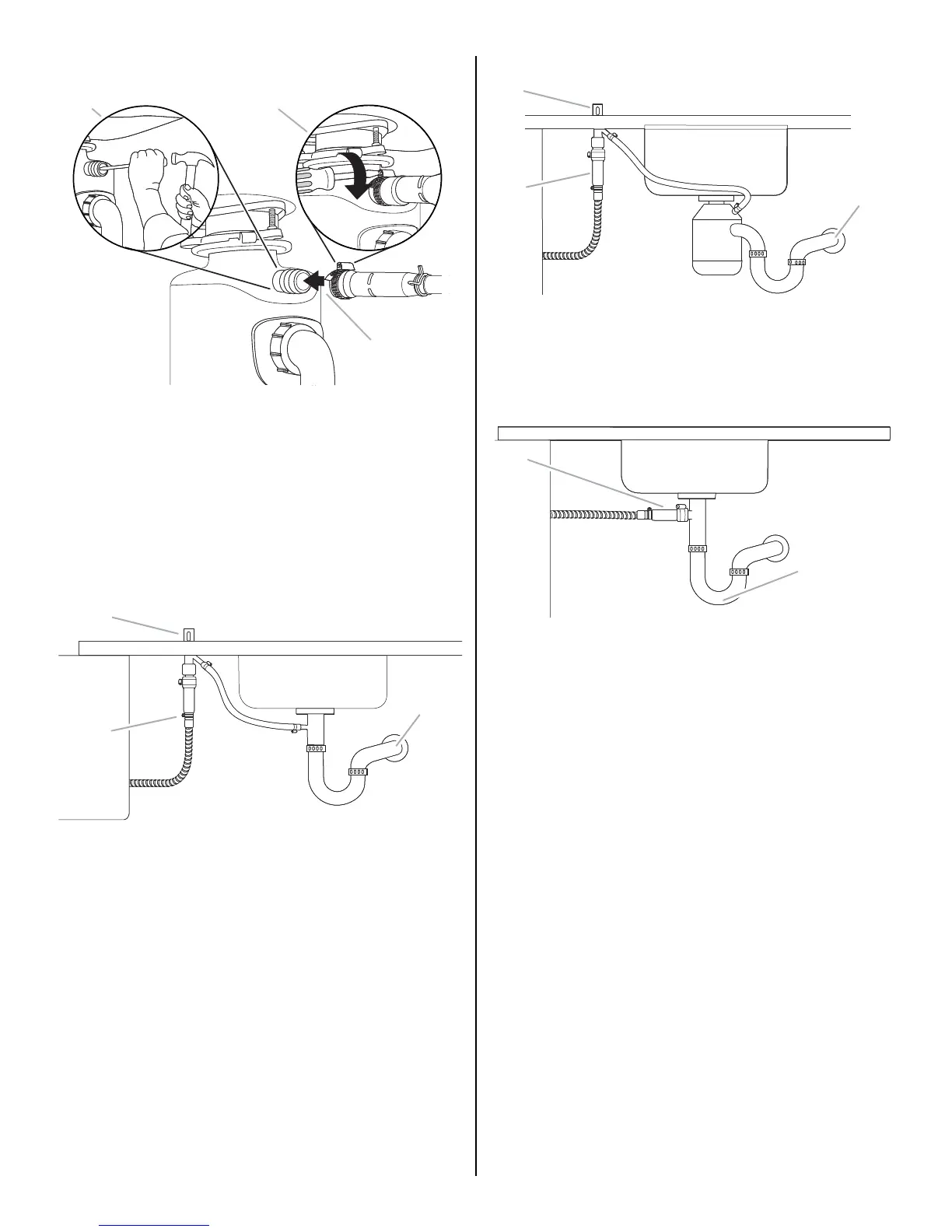

Option 1 : Installation avec broyeur à déchets/pas de
brise-vide
REMARQUE : Ce raccordement doit être réalisé en amont du
siphon du circuit d’évacuation et à au moins 20" (50,8 cm)
au-dessus du plancher de l’espace d’installation du lave-vaisselle.
On recommande de lover le tuyau d’évacuation et de le fixer
solidement sur la face inférieure du plan de travail.
Option 2 : Installation sans broyeur à déchets/avec brise-
vide
Option 3 : Installation avec broyeur à déchets et brise-vide
Option 4 : Installation sans broyeur à déchets/sans brise-
vide
REMARQUES :
■ Raccorder le raccord du circuit d’évacuation au circuit
d’évacuation de la maison - utiliser la bride de tuyau
fournie.
■ Ce raccordement doit être réalisé en amont du siphon du
circuit d’évacuation et à au moins 20" (50,8 cm) au-dessus
du plancher de l’espace d’installation du lave-vaisselle.
On recommande de lover le tuyau d’évacuation et de le
fixer solidement sur la face inférieure du plan de travail.
6. Ouvrir l’arrivée d’eau; vérifier l’absence de fuites.
A. Pour une construction neuve, ôter l'opercule d'obturation du broyeur
à déchets.
B. Raccorder le raccord du circuit d'évacuation au broyeur à déchets.
C. Serrer la bride.
A. Brise-vide
B. Raccord du circuit d'évacuation
C. Circuit d'évacuation de la maison
A
C
B
B
A
C
A. Brise-vide
B. Raccord du circuit d'évacuation
C. Circuit d'évacuation de la maison
A. Raccord du circuit d'évacuation
B. Circuit d'évacuation de la maison
A
B
C
B
A
