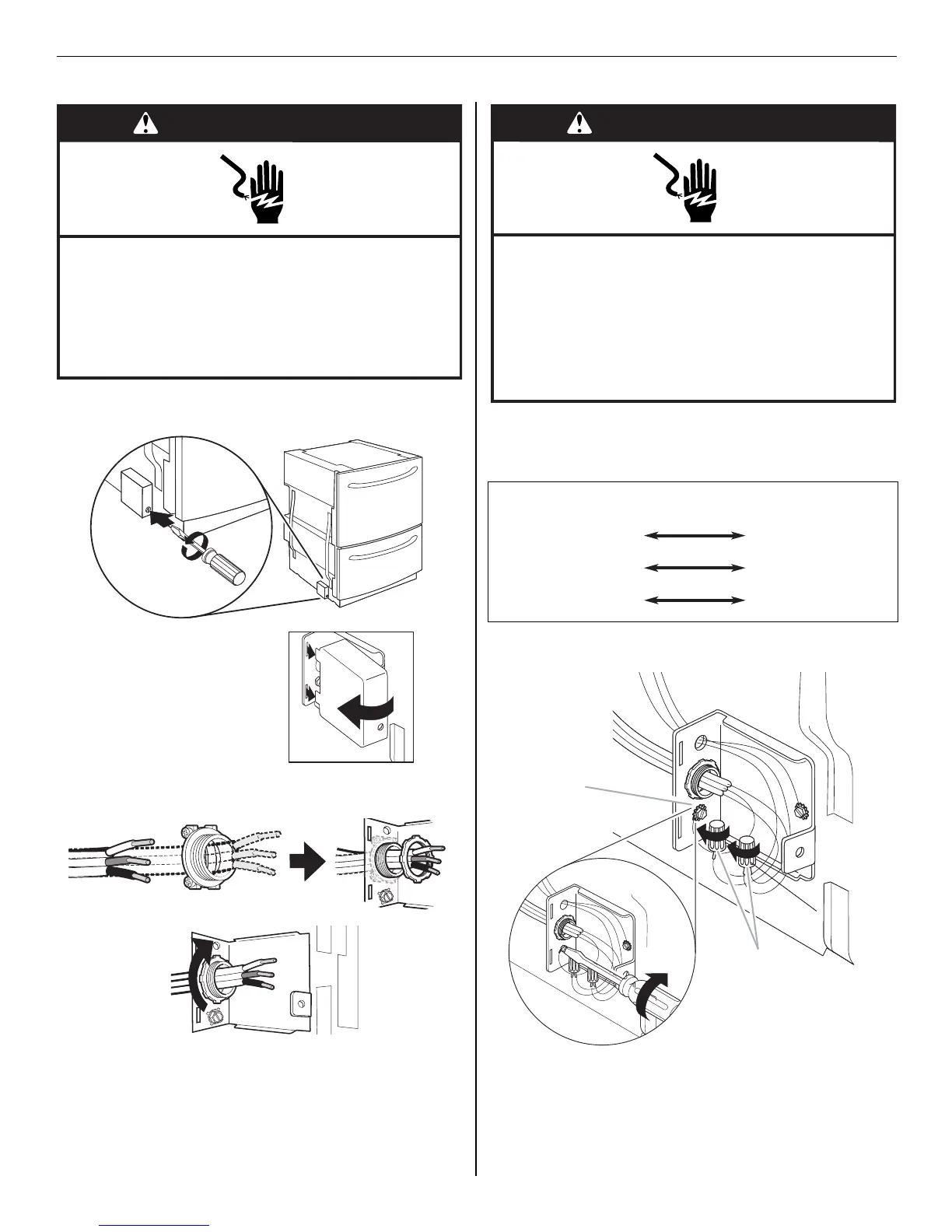

Conexión del suministro eléctrico
1. Quite el tornillo que sujeta la tapa de la caja eléctrica. Quite la
tapa.
2. Dirija los cables eléctricos a través del protector de cables y
sujételos a la placa eléctrica.
3. Conecte los cables como se describe a continuación, usando
ataduras en los conectores del tamaño adecuado para
conectar el cable directo al cable de la lavavajillas de calibre
16.
4. Conecte el alambre de conexión a tierra al tornillo verde de
conexión a tierra.
ADVERTENCIA
Peligro de Choque Eléctrico
Desconecte el suministro de energía en la caja de
fusibles o cortacircuitos antes de instalar
la lavavajillas.
No seguir esta instrucción puede ocasionar la muerte o
choque eléctrico.
Cable de suministro
eléctrico:
Cable de la caja de
terminales:
blanco blanco
negro negro
hilo de puesta a tierra conector de puesta a
tierra
A. Sujete el alambre de conexión a tierra al tornillo verde
B. Conecte el alambre blanco y el negro
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a tierra la lavavajillas.
Conecte el alambre de conexión a tierra al conector
verde de conexión a tierra en la caja de terminales.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
