38
Exigences d’emplacement
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur. Le non-respect de ces codes et
règlements pourrait entraîner un incendie ou un choc électrique.
C’est à l’utilisateur du produit qu’incombe la responsabilité de
réaliser une installation correcte.
■ Contacter un installateur qualifié pour garantir que
l’installation du lave-vaisselle soit exécutée conformément
aux prescriptions de tous les codes locaux et nationaux en
vigueur régissant les installations d'électricité et de plomberie.
■ Réaliser l’installation du lave-vaisselle tel que spécifié dans
ces instructions.
■ Veiller à disposer de tous les outils et composants nécessaires
pour l’installation du lave-vaisselle.
■ Protéger le lave-vaisselle et les canalisations d’eau qui
l'alimentent contre les dommages imputables au gel. La
garantie ne couvre pas les dommages imputables au gel.
■ Ce lave-vaisselle est conçu et fabriqué uniquement pour une
utilisation à l'intérieur.
■ Installer le lave-vaisselle d’aplomb en un endroit approprié sur
un sol capable d’en soutenir le poids compte tenu de sa taille
et de son utilisation.

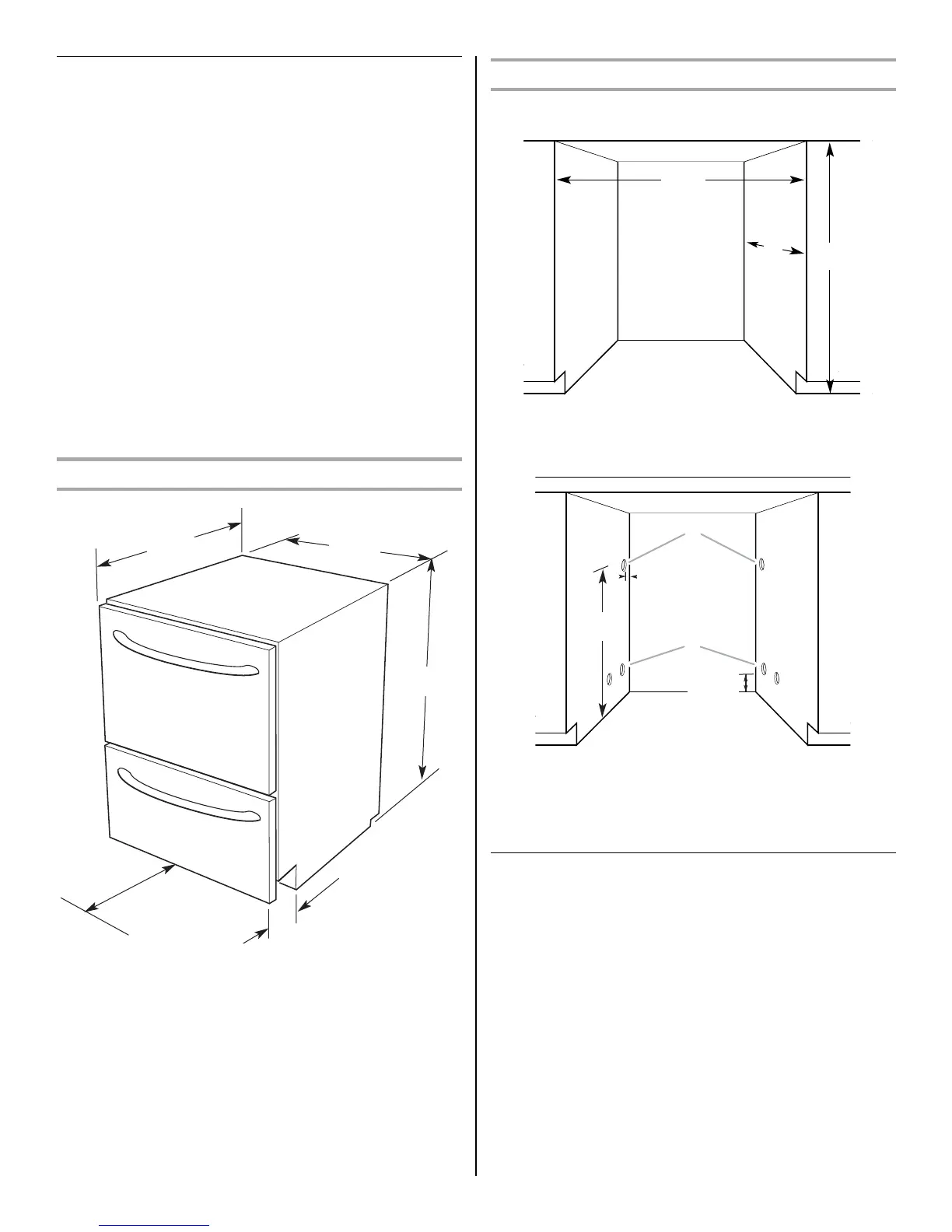

Dimensions du produit
Distances de dégagement à respecter
Dimensions de l'espace d'installation
Emplacements préférentiels pour le passage des tuyaux et
du câble
REMARQUE : Diamètre de 1½" (3,8 cm) pour tous les trous.
Spécifications de l’alimentation en eau
■ Canalisation d'eau chaude avec pression de 20 à 120 lb/po2
(138 à 862 kPa).
■ Admission dans le lave-vaisselle d'eau à température de
120°F (49°C).
■ Raccordement entre l'appareil et la canalisation d'eau à l'aide
d'un conduit flexible à gaine tressée (on déconseille l'emploi
de tube de plastique—diamètre minimum ½").
23³⁄₈"
(59,5 cm)
19
¹⁄₄"
(48,9 cm)
1
¹⁄₂"
(3,75 cm)
24"
(61 cm)
33³⁄₄"
(85,7 cm)
A. Choisir la position d'installation des tuyaux d’arrivée d’eau - à gauche
ou à droite.
B. Choisir la position d’installation du câblage électrique et d’évacuation
- à gauche ou à droite.
24"
24"
(61 cm)
33⁷⁄₈"
(86 cm)
(61 cm)
A
B
25"
(63,5 cm)
¹⁄₂"
(1,3 cm)
8"
(20,3 cm)
